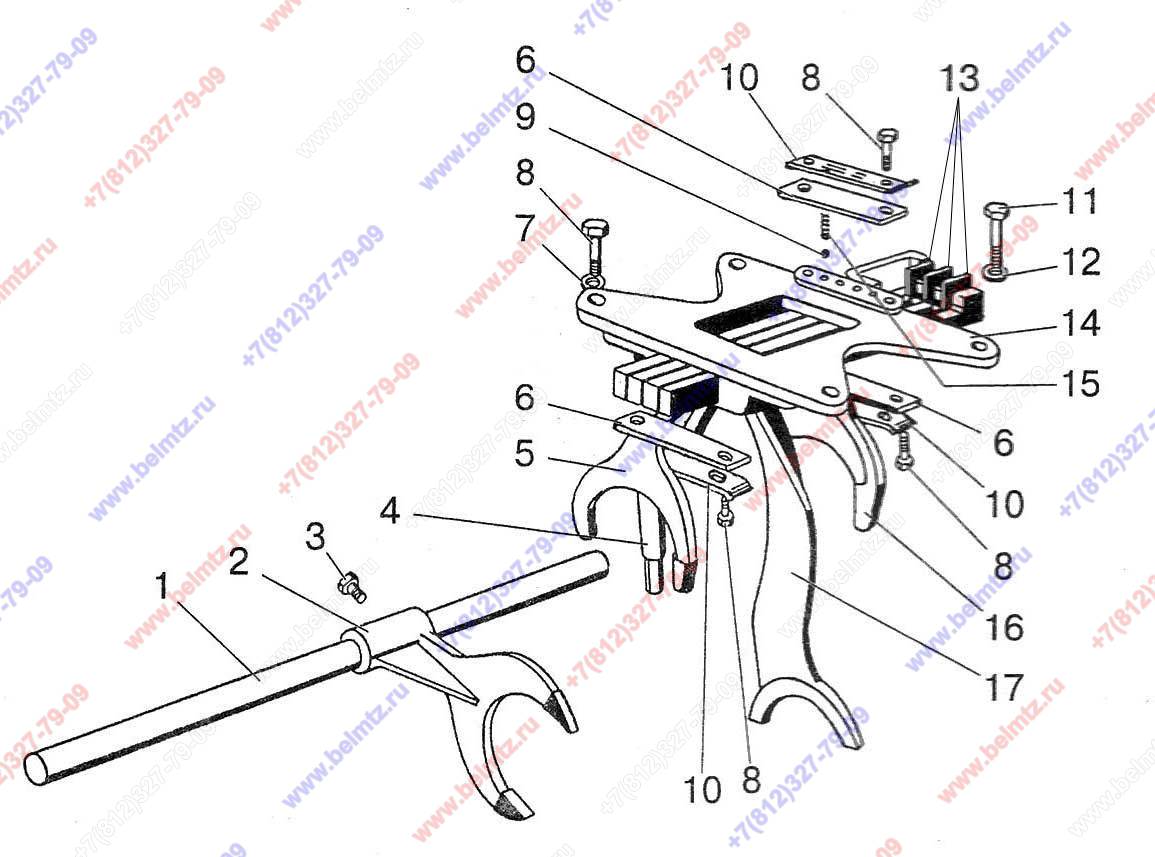

  • Группа 17. Коробка передач. Подгруппа 1702. Механизм переключения передач. Корпус вилок. МТЗ-82.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-1702080-А Корпус вилок в сб.
50-1702080-А
1
2
(4-6, 9-10, 13-17)
1
50-1702063 Валик
50-1702063
1
2
50-1702028 Вилка переключения редуктора
50-1702028
1
7
3
36-1702110 Винт
36-1702110
1
4
50-1702095-А1 Поводок переключения редуктора
50-1702095-А1
1
5
5
50-1702116 Вилка IV и V передачи
50-1702116
1
2
6
50-1702081 Планка вилок
50-1702081
3
7
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
2
8
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
8
9
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
4
10
50-1702107-А Пластина стопорная
50-1702107-А
3
11
50-1702092 Болт призионный М12х42
50-1702092
2
12
12
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
2
13
50-1702083 Планка замковая
50-1702083
3
14
50-1702085 Корпус вилок
50-1702085
1
4
15
50-1702148-А Пружина
50-1702148-А
4
20
16
50-1702096 Вилка III передачи
50-1702096
1
17
50-1702086 Вилка переключения 1 передачи и з.х. (снята с произ-ва, замена 74-1702086)
50-1702086
1
17
74-1702086 Вилка переключения 1 передачи и з.х.
74-1702086
1
