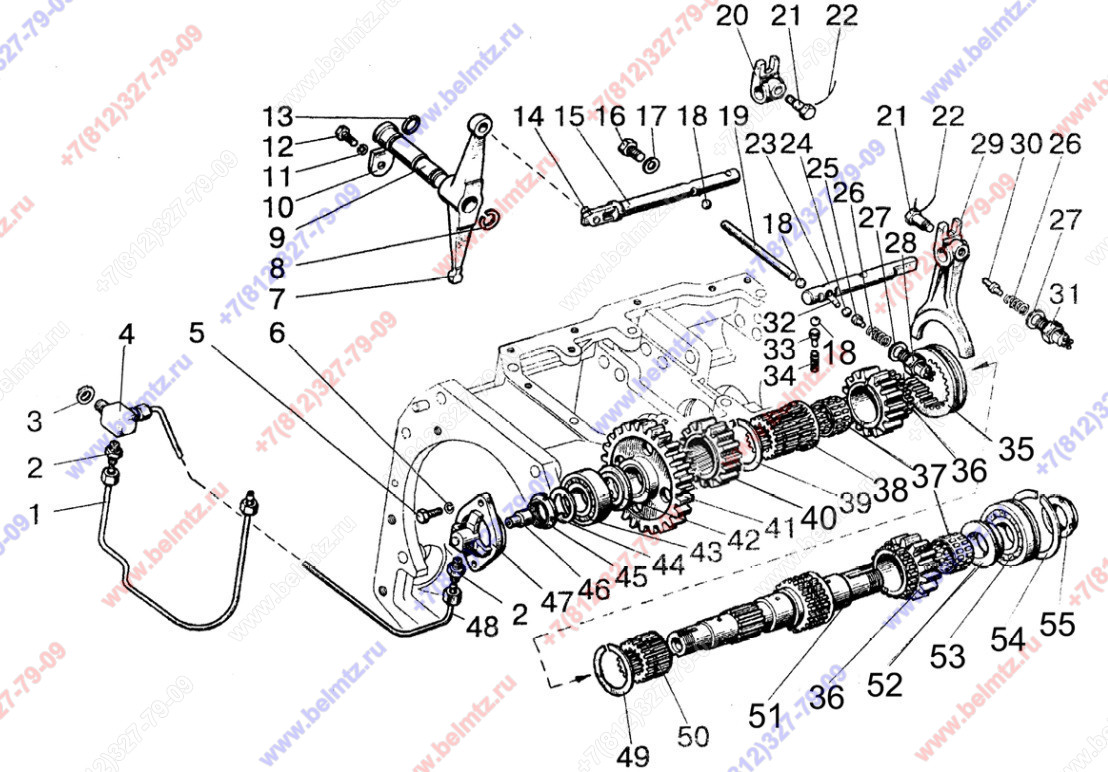

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 1522-1700010(16F+8R). Вал пониженных передач. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
75-1701320 Вал
75-1701320
1
(35, 37, 49, 51,52)
2
80-1701549 Штуцер
80-1701549
3
3
USIT M14
1
44
4
80-1701057 Штуцер
80-1701057
1
5
Болт М8-6gх20 ГОСТ 7796-70
M8-6gx20.88.35.019 ГОСТ 7796-7
2
6
Шайба 8Т
8Т ОСТ 37.001.115-75
2
8
Кольцо С25 ГОСТ 13940-86 наружное
С25 ГОСТ 13940-86
1
9
85-1702042 Ось
85-1702042
1
10
85-1702043 Пластина
85-1702043
1
11
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
1
12
Болт М10-6gх20 ГОСТ 7796-70
М10-6gх20.88.35.019 ГОСТ 7796-
1
14
85-1702049 Палец
85-1702049
1
15
85-1702039 Поводок
85-1702039
1
16
Болт М12-6gх25 ГОСТ 7796-70
М12-6gх25.88.35.019 ГОСТ 7796-
1
17
85-1702051
1
18
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
3
19
85-1702046 Палец
85-1702046
1
20
85-1702045
1
1
21
80-1702108
2
5
22
Проволока 1,6-О-С 400мм (2х200) мм
1,6-О-С ГОСТ 3282-74
1
23
1522-1702035
1
2
24
Шарик 12,7-60 ГОСТ 3722-81
12,7-60 ГОСТ 3722-81
1
25
85-1702305 Штифт
85-1702305
1
26
12-23-668-A Пружина
12-23-668-A
1
29
85-1702027
1
2
30
1522-1702306 Штифт
1522-1702306
1
32
85-1702301
1
2
33
80-1704039 Направляющая
80-1704039
1
34
50-1702148-А
1
10
35
112-1701343
1
5
38
80-1701346-01 Втулка
80-1701346-01
1
39
2С70 ГОСТ 13940-86
1
7
40
1025-1701344 Шестерня
1025-1701344
1
41
80-1701340 Шестерня
80-1701340
1
42
80-1701306
1
5
44
86-1802052 Шайба
86-1802052
1
45
52-2308097
1
1
46
80-1701053
1
10
47
80-1701311-А
1
2
48
80-1701420
1
2
50
75-1701352
1
3
52
80-1701339 Втулка
80-1701339
1
53
692309КМ
1
4
54
80-1701396 Кольцо
80-1701396
1
55
80-1701045
1
18
