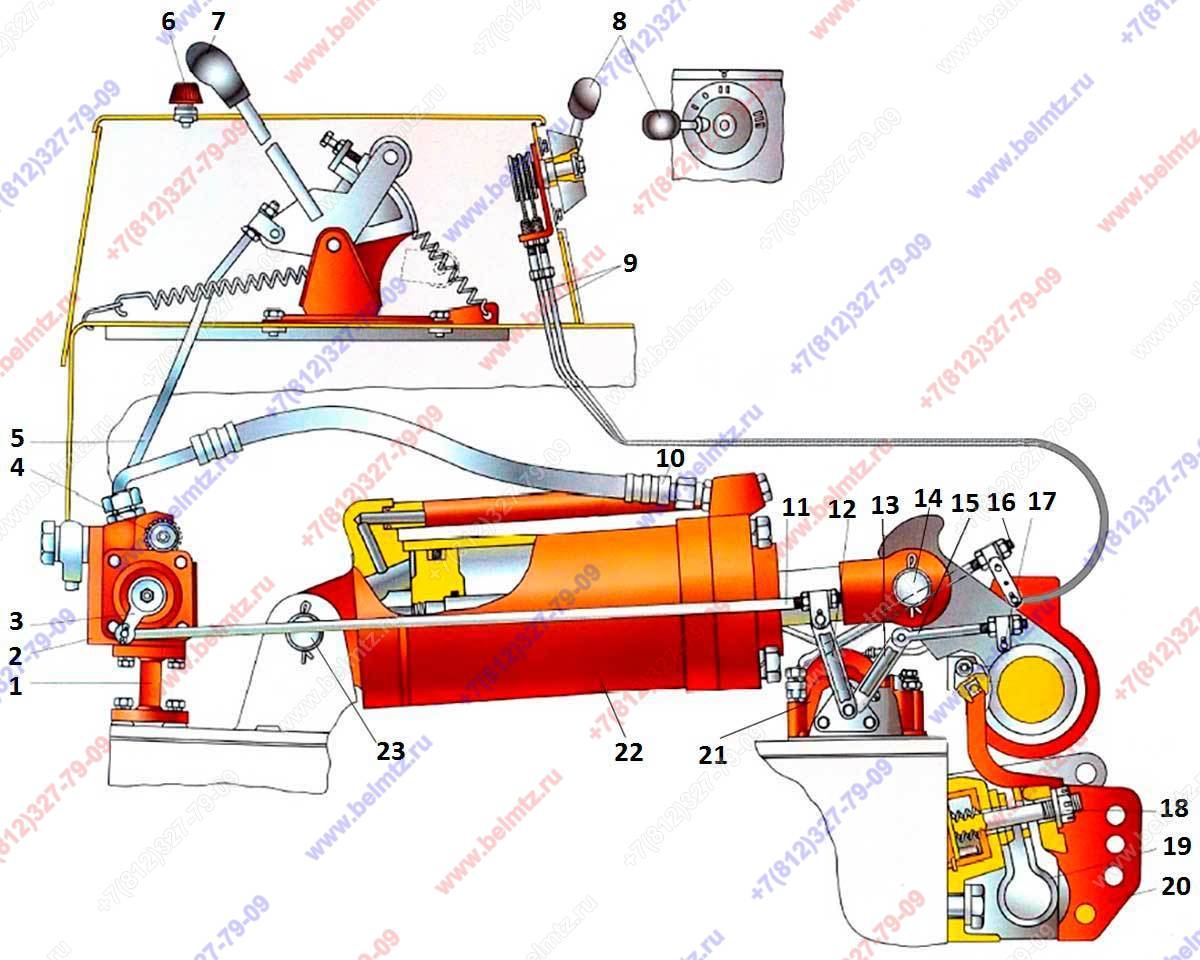

  • Группа 46. Гидросистема. Подгруппа 4605. Навесное устройство с цилиндром. МТЗ-1221.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
85-4614114 Кронштейн крепления регулятора
85-4614114
1
3
Р50-4614090 Рычаг регулятора
Р50-4614090
1
4
80-4614071 Маховичок регулирования скорости коррекции
80-4614071
1
5
85-4616025 Тяга управления регулятором
85-4616025
1
6
80-4616070 Упор-ограничитель
80-4616070
1
8
80-4616140 Рукоятка управления смесителем
80-4616140
1
9
85-4616060 Трос
85-4616060
2
10
Н.036.83.140 Шланг соединения цилиндра с регулятором
Н.036.83.140
2
11
85-4616040 Тяга датчиков
85-4616040
1
12
85-4618040 Рычаг
85-4618040
1
13
85-4618035 Рычаг позиционный
85-4618035
1
14
85-4605037
1
8
15
85-4616045 Позиционная тяга
85-4616045
1
16
85-4616100 Тяга
85-4616100
1
17
80-4616051 Ползун (Позиционный датчик)
80-4616051
1
18
70-4605316
1
9
19
70-4605302-Б Пружина (Силовой датчик)
70-4605302-Б
0
21
85-4618010
1
10
23
85-4605031
1
5
