  • Группа 16. Сцепление. Подгруппа 1721. Корпус сцепления Р70-1600010. Реверс-редуктор. МТЗ-82П/92П

Используется в Каталогах

Беларус-82.1

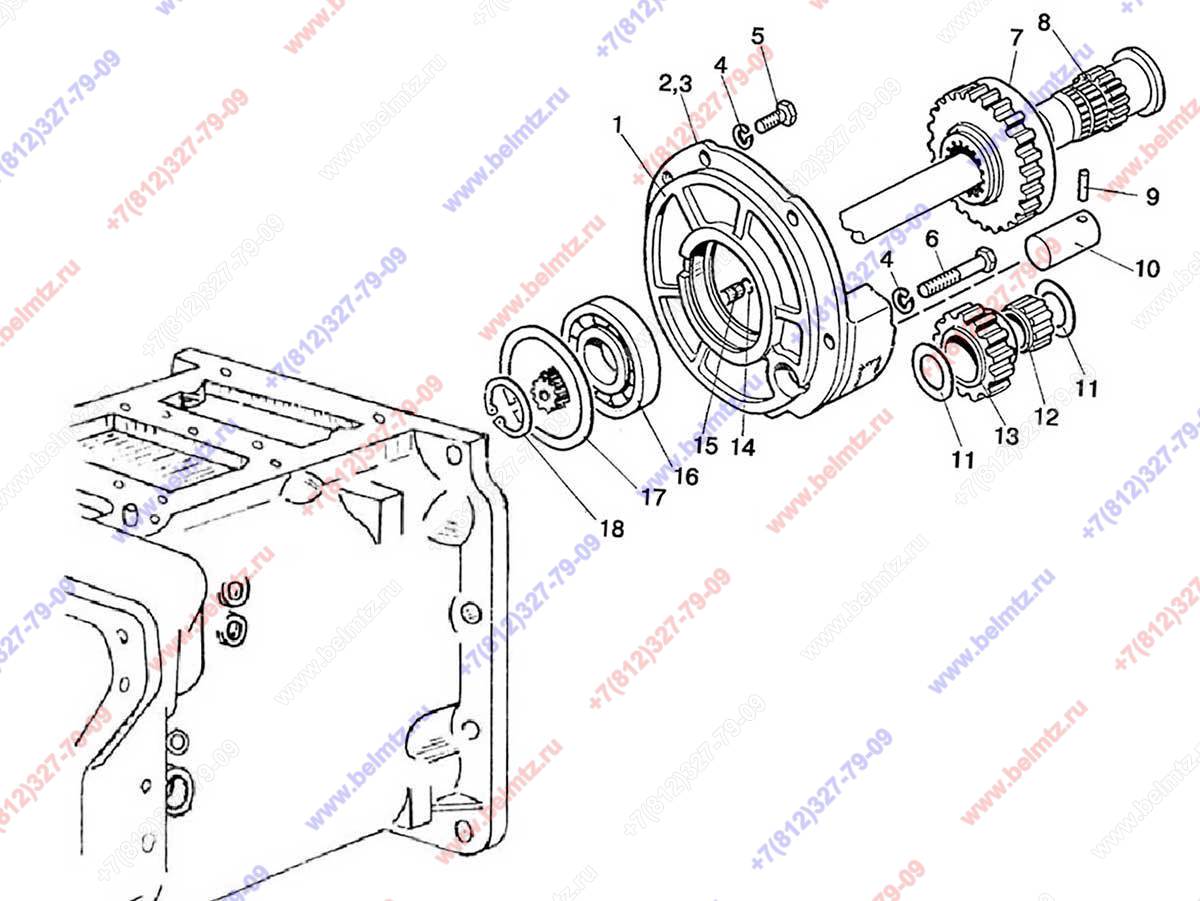

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Р70-1721020 Вал муфты с крышкой (синхронизированный реверс-редуктор)
Р70-1721020
1
(1, 8-14, 17-19)
1
Р70-1721022 Крышка опорная
Р70-1721022
1
2
74-1721023 Прокладка 0,50 мм (mах)
74-1721023
4
mах 4
3
74-1721023-01 Прокладка 0,20 мм
74-1721023-01
4
mах 4
4
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
4
5
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
3
6
Болт М10-6gх75 ГОСТ 7795-
М10-6gх75.88.35.019 ГОСТ 7795-
1
7
Р70-1721090СБ Шестерня
Р70-1721090СБ
1
2
8
74-1721113 Вал муфты
74-1721113
1
9
70-1723012 Штифт
70-1723012
1
10
Р70-1721023 Ось
Р70-1721023
1
11
Р70-1721021 Шайба
Р70-1721021
2
12
Подшипник 864906Е
864906Е
1
13
Р70-1721024 Шестерня
Р70-1721024
1
14
Кольцо разрезное 12-12-306
12-12-306
1
15
52-2308094 Штифт
52-2308094
1
16
Подшипник 211 (6211) радиальный шариковый 55*100*21мм 0,597кг
211АУШ1
1
4
17
Кольцо ГОСТ 13941-86 2С100
2С100 ГОСТ 13941-86
1
14
18
Кольцо ГОСТ 13940-86 2С55
2С55 ГОСТ 13940-86
1
9
