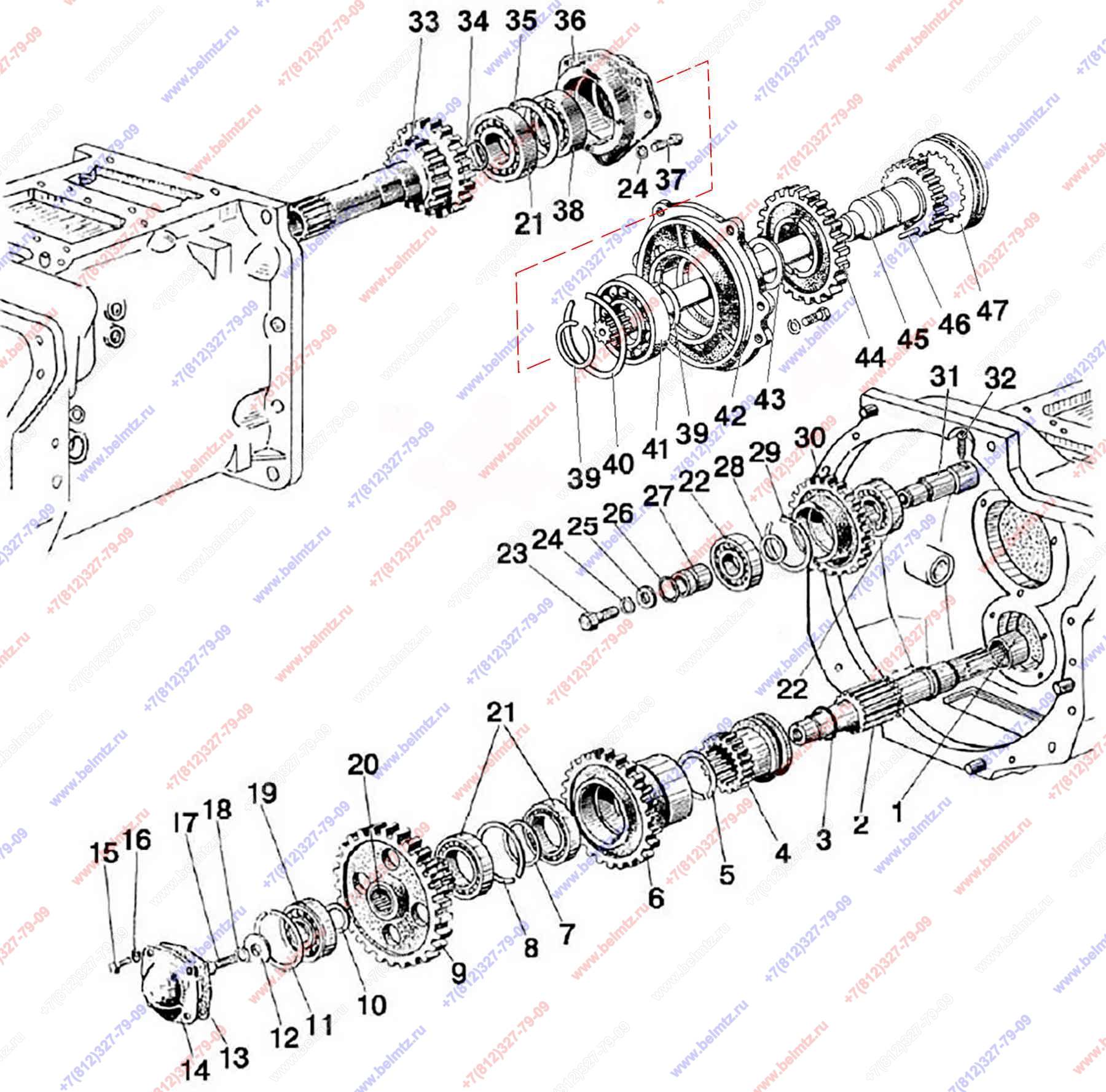

  • Группа 16. Сцепление. Подгруппа 1601. Корпус сцепления 70-1600010. Привод ВОМ и насоса ЗНУ

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1601022 Вал привода ВОМ с шестерней
70-1601022
1
6
(п.2, 9)
0
70-1601240-Б Блок шестерен ВОМ
70-1601240-Б
1
9
(п.6-9, 20, 21)
1
Подшипник 942/40 радиальный роликовый с игольчатыми роликами 40*50*32мм 0,151кг
942/40
1
8
2
70-1601021-Б Вал ведомый привода ВОМ (внутренний)
70-1601021-Б
1
3
70-1601076 Кольцо
70-1601076
1
4
70-1601081 Муфта
70-1601081
1
1
5
Кольцо ГОСТ 13940-86 2В50
2В50 ГОСТ 13940-86
1
6
70-1601086-Б Шестерня привода ВОМ II ступень z-39
70-1601086-Б
1
2
7
70-1601083 Шайба распорная
70-1601083
1
8
Кольцо ГОСТ 13940-86 2В90
2В90 ГОСТ 13940-86
1
9
70-1601088-Б Шестерня привода ВОМ I ступень z-47
70-1601088-Б
1
10
70-1601082 Шайба распорная
70-1601082
1
11
Кольцо ГОСТ2893-82 КСП-72
КСП-72 ГОСТ2893-82
1
12
50-1601038 Шайба
50-1601038
1
13
50-1601091 Прокладка
50-1601091
1
14
50-1601089 Крышка подшипника
50-1601089
1
15
Болт М8-6gх16 ГОСТ 7796-7
М8-6gх16.88.35.019 ГОСТ 7796-7
4
16
Шайба 8Т
8Т ОСТ 37.001.115-75
4
17
Болт М12-6gх35 ГОСТ 7796-70
М12-6gх35.88.35.019 ГОСТ 7796-
1
18
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
1
19
Подшипник 50306(6306 N)радиальн.шариковый со стопорн.канавкой на наружном кольце 30*72*19мм 0,326кг
50306
1
9
20
Подшипник 943/30 радиальный роликовый с игольчатыми роликами 30*38*32мм 0,085кг
943/30
2
10
21
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
3
10
22
Подшипник 305(6305) радиальный шариковый 25x62x17мм 0,23кг
305
2
9
23
Болт М10-6gх30 ГОСТ 7796-70
М10-6gх30.88.35.019 ГОСТ 7796-
1
24
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
2
25
Шайба 10x6.01.019 ГОСТ 6958-78
10x6.01.019 ГОСТ 6958-78
1
26
Кольцо 024,50х3,0 (025-030-30-1-4)
025-030-030-1-4
1
27
50-1601336 Втулка упорная
50-1601336
1
28
70-1601333 Кольцо
70-1601333
1
29
Кольцо ГОСТ 13941-86 2С62
2С62 ГОСТ 13941-86
1
30
70-1601331 Шестерня промежуточная привода насоса НШ-32 голая (nдв-2200об/мин)
70-1601331
1
6
31
70-1601335 Ось привода насоса НШ (для nдв-2200об/мин)
70-1601335
1
4
32
Винт ВМ12-6gх25 ГОСТ 1478-93
ВМ12-6gх25.58.32.019 ГОСТ 1478
1
33
70-1601026 Вал привода ВОМ
70-1601026
1
11
34
50-1601321 Кольцо
50-1601321
1
35
50-1601027 Шайба упорная
50-1601027
1
36
70-1601028 Кронштейн
70-1601028
1
18
37
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
3
38
Подшипник 307(6307) радиальный шариковый 35*80*21мм 0,447кг
307
1
9
