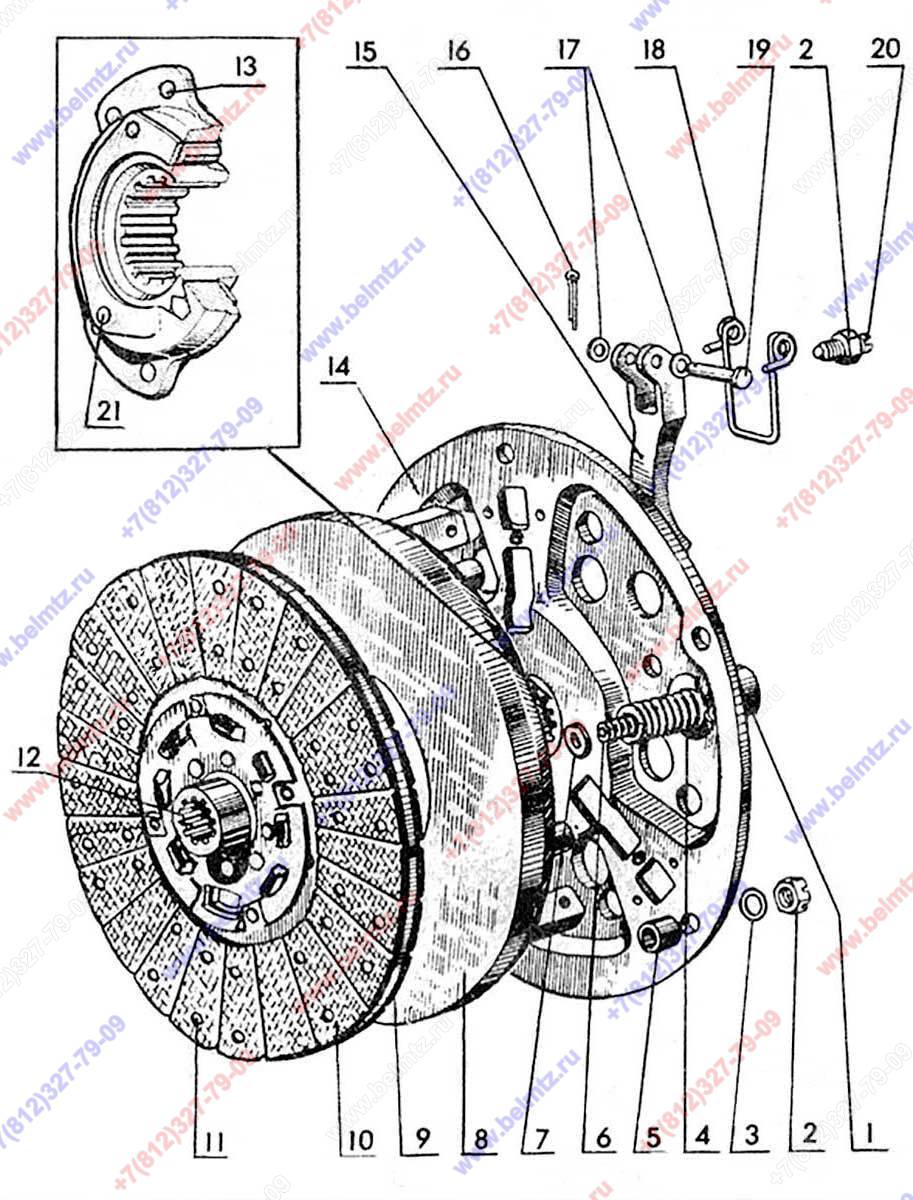

  • Группа 16. Сцепление. Подгруппа 1601. Диски сцепления 70-1601090-А. МТЗ-82.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1601090-А Диск
70-1601090-А
1
1
(1, 4, 6-8, 14-21)
0
70-1601120-А Диск опорный
70-1601120-А
1
1
0
Ремкомплект МТЗ-80 для ремонта муфты сцепления (полный) КН-7203
КН-7203
1
3
1
50-1601072-Б Стакан
50-1601072-Б
12
2
Гайка М12х1,25 ГОСТ 5915-70
М12x1,25-6Н.6.019 ГОСТ 5915-70
6
1 110
3
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
6
4
77.55.121-1 Пружина
77.55.121-1
12
25
5
70-1601074 Втулка пальца маховика
70-1601074
6
24
6
77.55.230 Пружина внутренняя
77.55.230
12
7
70-1601092 Шайба изоляционная
70-1601092
12
8
70-1601093 Диск
70-1601093
1
2
9
85-1601130 Диск ведомый
85-1601130
1
5
10
70-1601138 Накладка сцепления
70-1601138
2
30
11
Заклепка 2-4x8-32 ГОСТ 12642-80
2-4x8-32 ГОСТ 12642-80
24
12
50-1601142-К Ступица диска сцепления
50-1601142-К
1
13
Заклепка 8х22 ГОСТ 10299-80
8х22.01.019 ГОСТ 10299-80
6
14
70-1601125 Диск опорный
70-1601125
1
15
70-1601094 Рычаг
70-1601094
3
12
16
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
3
17
Шайба С 8.01.019
С 8.01.019 ГОСТ 11371
6
18
50-1601083-Б Пружина
50-1601083-Б
3
20
19
70-1601096 Палец
70-1601096
3
6
19
Палец 8х65*ОНО25-196-68 рычага отжимного для корзины старого образца
8*65*ОНО25-196-68
3
77
20
50-1601098 Винт регулировочный
50-1601098
3
21
21
Заклепка 6х30 ГОСТ 10299-80
6х30.01.019 ГОСТ 10299-80
3
