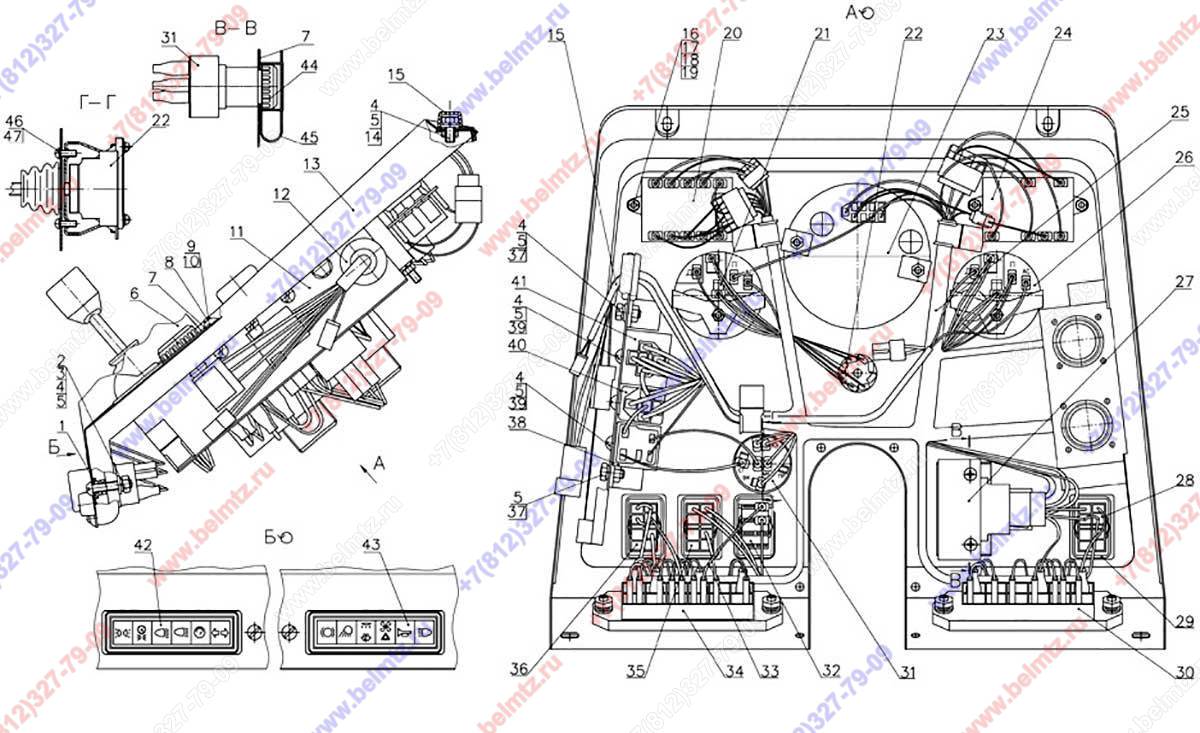

  • Группа 38. Щиток приборов. Подгруппа 3723, 3724, 3747, 3805. Реле, приборы (для тракторов, выпущенных после 01.2011). МТЗ-320

Используется в Каталогах

Беларус-320

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
320-3805010 Щиток приборов
320-3805010
1
[НОМЕРА]
1
800-1205107 Втулка
800-1205107
4
2
Винт М6-6gх25 ГОСТ 17473-80
М6-6gх25.58.019 ГОСТ 17473-80
4
3
Шайба С.6
С.6.01.019 ГОСТ 11371-78
9
4
Гайка М6 ГОСТ 5915-70
М6-6Н.6.019 ГОСТ 5915-70
7
5
Шайба 6Т
6Т ОСТ 37.001.115-75
13
6
320-3805045 Чехол
320-3805045
1
7
822-3805013-01 Табличка
822-3805013-01
1
8
320-3805018 Накладка
320-3805018
1
9
70-6700106 Бонка
70-6700106
8
10
70-6700107 Клин
70-6700107
8
11
320-3747015 Планка
320-3747015
1
12
70-3723042-02 Втулка
70-3723042-02
1
13
320-3805020 Панель приборная
320-3805020
1
14
А30.04.017 Колпачок
А30.04.017
4
15
320-3724240 Жгут
320-3724240
1
16
Винт М4-6gх12
М4-6gх12.58.019 ГОСТ 17473-80
4
17
Гайка М4 ГОСТ 5927-70
М4-6Н.6.019 ГОСТ 5927-70
4
18
Шайба С 4
С 4.01.019 ГОСТ 11371-78
4
19
Шайба 4
4 ОСТ 37.001.115-75
4
20
БК3803-10 Блок контрольных ламп
БК3803-10
1
21
Указатель уровня топлива ЭИ-8007М-2 (к датчику ДУМП-19 и ДУМП-26)
ЭИ-8007М-2
1
22
Выключатель аварийного сигнала 32.3710
32.3710
1
925
22
Выключатель аварийной сигнализации 245.3710 (6А,12В) колодка 610608
245.3710
1
22
Выключатель аварийной сигнализации 249.3710-05
249.3710-05
1
23
Комбинация приборов ИК-04.3813 индикатор комбинированный под датчик ДЧО-01.3843
ИК-04.3813
1
23
Комбинация приборов КД8111.3813-2 Блок (тахометр электронный) МТЗ-320
КД8111.3813-2
1
24
БК3803-08 Блок контрольных ламп
БК3803-08
1
25
320-3724390-Б Жгут
320-3724390-Б
1
26
Указатель давления воздуха ЭИ-8009-10 (к датчику ДД-10-01Е/М) взаимозаменяем ЭИ-8009М-11
ЭИ-8009-10
1
14
26
Указатель давления воздуха ЭИ8009М-11
ЭИ8009М-11
1
26
Указатель напряжения ЭИ-8006
ЭИ-8006
1
26
Указатель напряжения ЭИ-8006М-1
ЭИ-8006М-1
1
27
ПКП-2 Переключатель света, звук.сигнала, поворотов (МТЗ-320)
ПКП-2
1
28
П147М.04.29 Переключатель света
П147М 04.29
1
29
80-3801021 Гнездо выключателя
80-3801021
3
30
Блок предохранительный БП-1
БП-1
1
3
31
Замок зажигания (выключатель стартера) 1202.3704-03.01
1202.3704-03.01
1
3
31
Замок зажигания (выключатель стартера) ВК-353
ВК-353
1
2
32
80-3801327 Заглушка
80-3801327
1
32
П150М 14.10 Выключатель стеклоомывателя переднего стекла
П150М 14.10
1
75
33
320-3724410-02 Провод
320-3724410-02
1
34
Блок предохранительный БП-2
БП-2
1
35
П150М 25.52 Переключатель света рабочих фар (3 штыря)
П150М 25.52
1
36
П147М.04.11 Переключатель вентилятора шесть штырей
П147М 04.11
1
1
37
Болт М6-6gх12
М6-6gх12.88.35.019 ГОСТ 7798-7
2
38
Реле 732.3747 стартера 4-конт. (25А,12В)
732.3747
1
38
Реле 738.3747-30 стартера 5-конт. (12В, ток замыкания 65А, ток размыкания 20А)
738.3747-30
1
39
Винт М6-6gх12
М6-6gх12.58.019 ГОСТ 17473-80
3
40
Реле 75.3777 блокировки (5конт. с кронштейном) (старый номер 90.3747)
75.3777
1
18
40
Реле 752.3777-20 блокировки (старый 902.3747-20) (4-х контактный с кронштейном, 12В)
752.3777-20
1
40
Реле 90.3747 блокировки (5конт. с кронштейном)
90.3747
1
40
Реле на размыкание 20А
3747.40
1
41
Прерыватель указателей поворота 8586.6.0031
8586.6.0031
1
41
Прерыватель указателей поворота РП-1
РП-1
1
41
Прерыватель указателей поворота ЭРП-1 Реле поворота
ЭРП-1
1
41
Прерыватель указателей поворота ЭРП-1-РК Реле поворота
ЭРП-1-РК
1
8
42
600-3805026 Табличка
600-3805026
1
43
600-3805027-Б Табличка
600-3805027-Б
1
44
80-3805014 Гайка
80-3805014
1
45
220-3710012 Чехол
220-3710012
1
46
Винт М5-6gх12 ГОСТ 17473-80
М5-6gх12.58.019 ГОСТ 17473-80
2
47
Шайба 5Т
5Т ОСТ 37.001.115-75
2
