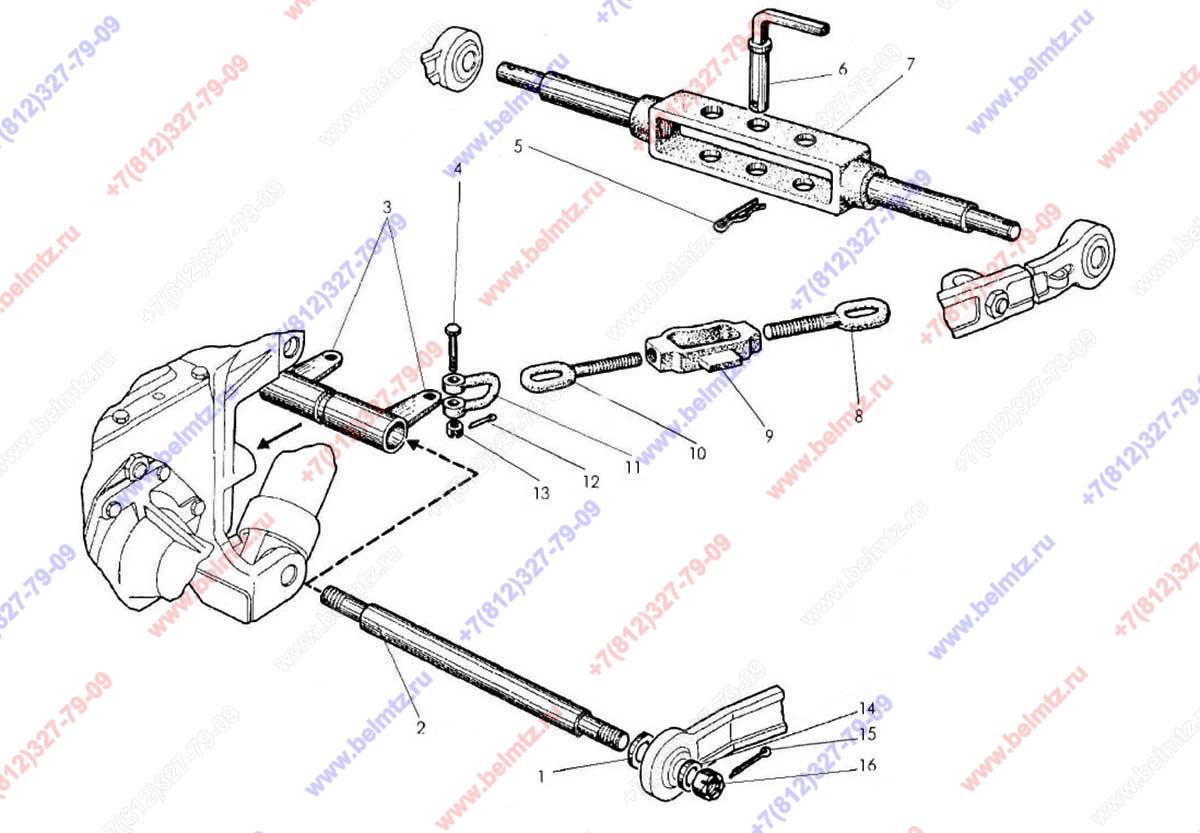

- Группа 46. Гидросистема. Подгруппа 4605. Устройство навесное. Продолжение. МТЗ-112/132/082
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
082-4605100 Стяжка (8-10)
082-4605100
0
(8-10)
0
082-4605110 Поперечина (5-7)
082-4605110
0
(5-7)
1
082-4605016 Втулка
082-4605016
2
2
082-4605014 Ось
082-4605014
1
3
082-4605030 Кронштейн
082-4605030
2
4
Болт М8-6gх45 ГОСТ 7796-70
2M8-6gx45.88.35.019 ГОСТ 7796-
4
6
082-4605113 Шкворень
082-4605113
1
7
082-4605111 Поперечина
082-4605111
1
8
082-4605101 Винт
082-4605101
2
9
082-4605102 Стяжка
082-4605102
2
10
082-4605101-01 Винт
082-4605101-01
2
11
082-4605103 Серьга
082-4605103
4
12
Шплинт 2,0х20 ГОСТ 397-79
2х20.019 ГОСТ 397-79
4
13
Гайка М8 ГОСТ 5919-70
М8-6Н.6.019 ГОСТ 5919-70
4
14
082-4605017 Втулка
082-4605017
3
15
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
5
16
Гайка М16 ГОСТ 5915-70
М16-6Н.6.019 ГОСТ 5915-70
3
