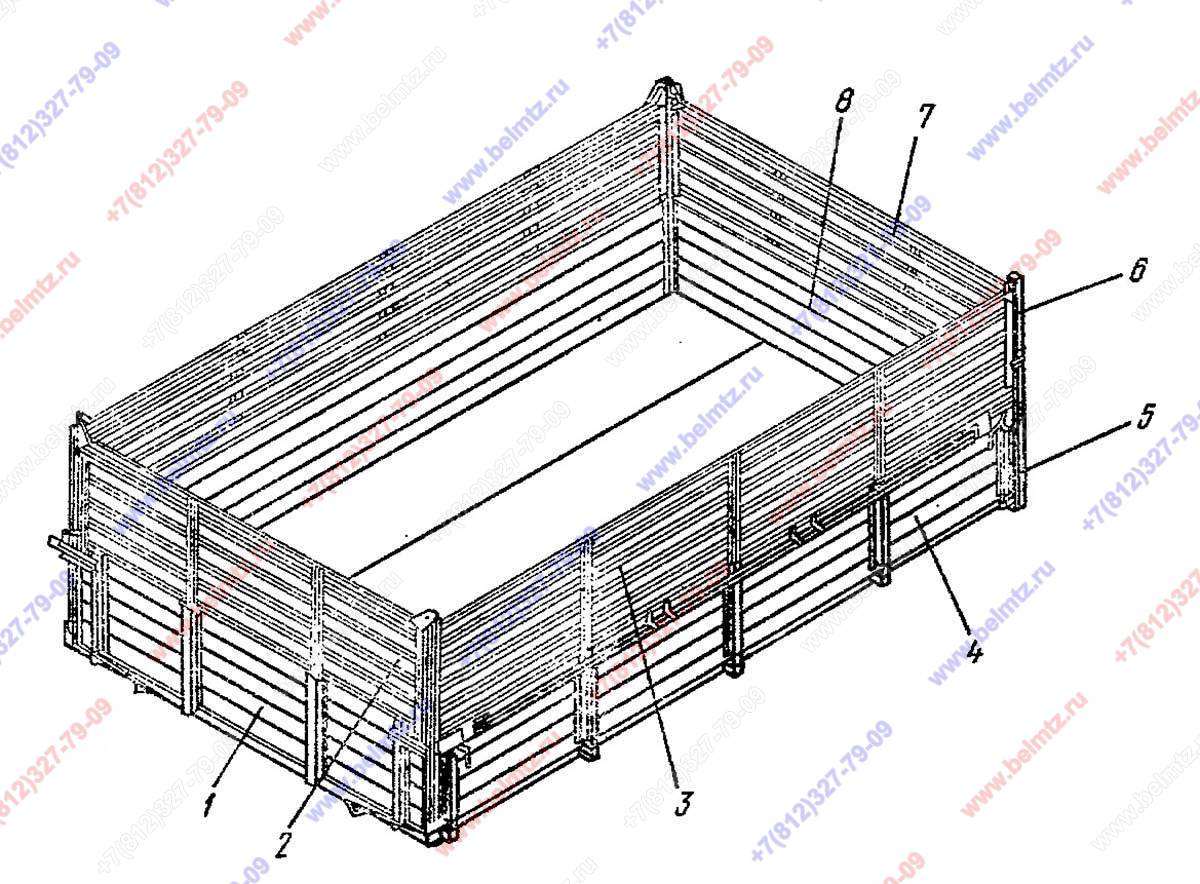

  • Рис.2 Подгруппа Платформа. 2ПТС-4 мод 887Б

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1ПТС-2 основные борта
1
(п.1, 4, 8)
1
Борт передний 2ПТС-4-07-00СБ
2ПТС-4-07-00СБ
1
2
Борт надставной передний
1
3
Борт надставной боковой
2
4
Борт боковой 2ПТС-4-10-00СБ
2ПТС-4-10-00СБ
2
5
Стойка угловая нижняя левая
1
5
Стойка угловая нижняя правая
1
6
Стойка угловая верхняя левая
1
6
Стойка угловая верхняя правая
1
7
Борт надставной задний
1
8
Борт задний 2ПТС-4-09-00СБ
2ПТС-4-09-00СБ
1
