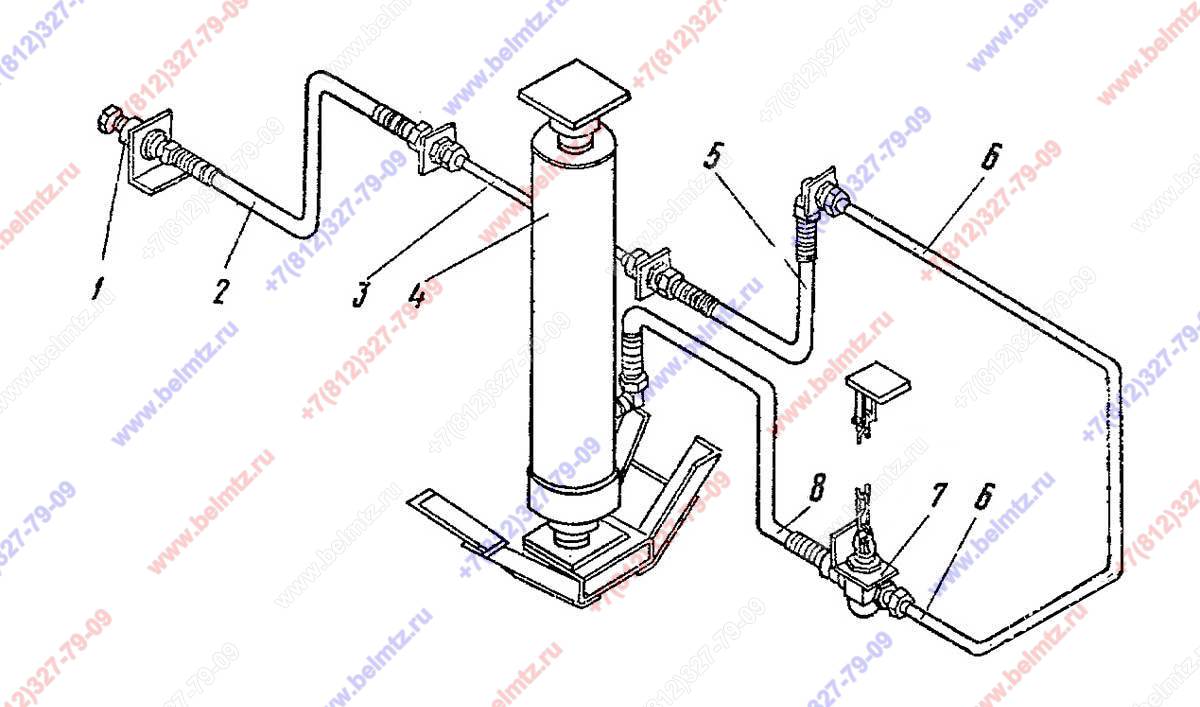

Рис.10 Подгруппа Установка гидросистемы опрокидывающего механизма. 2ПТС-4 мод 887Б

Используется в Каталогах

Прицеп 2ПТС-4 мод.887Б

Состав узла

№ на рис

Наименование

Артикул

Кол-во

Наличие

Примечание

0

Ремкомплект 2ПТС-4 г\ц прицепа (№501)

Р-к 501 2ПТС-4

1

1

0

Ремкомплект 2ПТС-4 ГЦ подъема прицепа с пластикатом КН-6423

КН-6423

1

5

1

3057-4616350-А Клапан запорного устройства Ø12 правый

3057-4616350-А

1

13

1

Муфта быстроразрывная HP10-4MX0041A0 (резьба М20х1,5)

HP10-4MX0041A0

1

2

РВД Г24 М20х1.5 L-1805мм Н.036.83.130

РВД г.24 L-1805

1

3

3

887Б-8609160-20 Трубка

887Б-8609160-20

1

4

Гидроцилиндр 145-8603023-01 (3-х штоковый) 2ПТС-4

145-8603023-01

1

4

Гидроцилиндр 95011-8603010-10 2-х штоковый Прицеп 1ПТС-2 Саранск

95011-8603010-10

1

4

Гидроцилиндр А.007.31 4-х штоковый Полуприцеп ППТС-5 Саранск

А.007.31

1

4

Гидроцилиндр ГЦТ1-3-16-1300.000СБ (трехштоковый) Прицеп 2 ПТС-6,5 Саранск

ГЦТ1-3-16-1300.000СБ

1

4

Гидроцилиндр ГЦТ1-3-17-1350 Прицеп 2ПТС-4

ГЦТ1-3-17-1350

1

4

Гидроцилиндр ЦГС16.С.С.56.75.95-1350 Прицеп 2ПТС-4

ЦГС16.С.С.56.75.95-1350

1

4

Гидроцилиндр ЦОМ 35072-8603010-31 4-х штоковый Прицеп 2 ПТС-4,5 Саранск

ЦОМ 35072-8603010-31

1

5

РВД Г24 М20х1.5 L-1400мм Н.036.83.110 Ф12,5х2 L-1435

РВДг.24L-1,4м

1

4

6

887Б-8609030-10 Трубка

887Б-8609030-10

1

7

Прицеп 2ПТС-4 Кран ограничения опрокидывания платформы 8526-8614010-20

8526-8614010-20

1

8

РВД Г24 М20х1.5 L-1205мм Н.036.83.100

РВДг.24-1205

1

6
