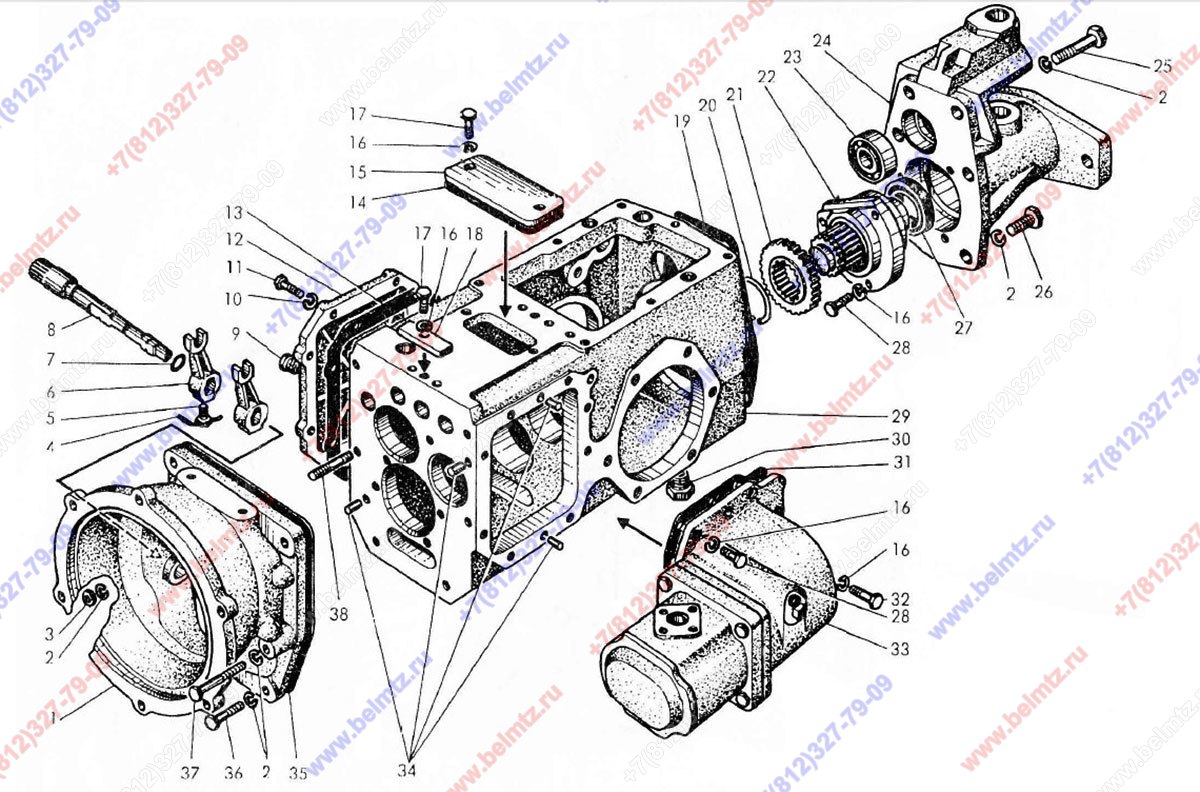

  • Группа 23. Мост передний. Подгруппа 2300. Мост передний (включая сборочные единицы КП, ВОМ, муфты сцепления). МТЗ-112/132/082

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
082-4202010-Б Вал отбора мощности (20-22, 24,27)
082-4202010-Б
1
(20-22, 24,27)
1
082-1601021 Корпус
082-1601021
1
2
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
24
3
М10-6Н.6.019 ГОСТ 5915-70
1
336
4
Проволока 1,0-0-С L-90 mm
1,0-0-С ГОСТ 3282-74
2
5
50-4604046 Болт вилки
50-4604046
2
6
082-1601023 Рычаг
082-1601023
2
8
082-1601022 Валик
082-1601022
1
9
Пробка КГ 1/8"
КГ 1/8" ОСТ 23.1.117-83
1
10
Шайба 6Т
6Т ОСТ 37.001.115-75
7
11
Болт М6-6gх25 ГОСТ 7798-7
М6-6gх25.88.35.019 ГОСТ 7798-7
1
12
082-1701261 Крышка
082-1701261
1
13
082-1701014 Прокладка
082-1701014
1
14
05М-1702051 Прокладка
05М-1702051
1
15
082-1702090 Крышка
082-1702090
1
16
Шайба 8Т
8Т ОСТ 37.001.115-75
25
17
Болт 4М8-6gх20 ГОСТ 7796-7
4М8-6gх20.88.35.019 ГОСТ 7796-
8
18
082-2401012 Пластина
082-2401012
1
19
05-4202012 Прокладка
05-4202012
1
20
Кольцо 2С38 ГОСТ 13940-86
2С38 ГОСТ 13940-86
1
21
082-4202019
1
7
22
082-4202030 Вал
082-4202030
1
24
082-4202011-Б Корпус
082-4202011-Б
1
25
Болт М10-6gх45 ГОСТ 7795-70
М10-6gх45.88.35.019 ГОСТ 7795-
3
26
Болт 4М10-6gх25 ГОСТ 7796
4М10-6gх25.88.35.019 ГОСТ 7796
3
28
Болт 4М8-6gх25 ГОСТ 7796-
4М8-6gх25.88.35.019 ГОСТ 7796-
8
29
082-2301011 Корпус трансмиссии
082-2301011
1
30
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
2
32
Болт 4М8-6gх30 ГОСТ 7796-
4М8-6gх30.88.35.019 ГОСТ 7796-
1
33
082-4604010 Привод насоса
082-4604010
1
34
Штифт 8х16 ГОСТ 3128-70
8h8х16 ГОСТ 3128-70
6
35
05-1601022
1
5
36
Болт 4М10-6gх30 ГОСТ 7796
4М10-6gх30.88.35.019 ГОСТ 7796
16
37
Болт М10-6gх55 ГОСТ 7796-
М10-6gх55.88.35.019 ГОСТ 7796-
1
38
Шпилька М10х50
М10х50.66.019 ГОСТ 22034-76
1
