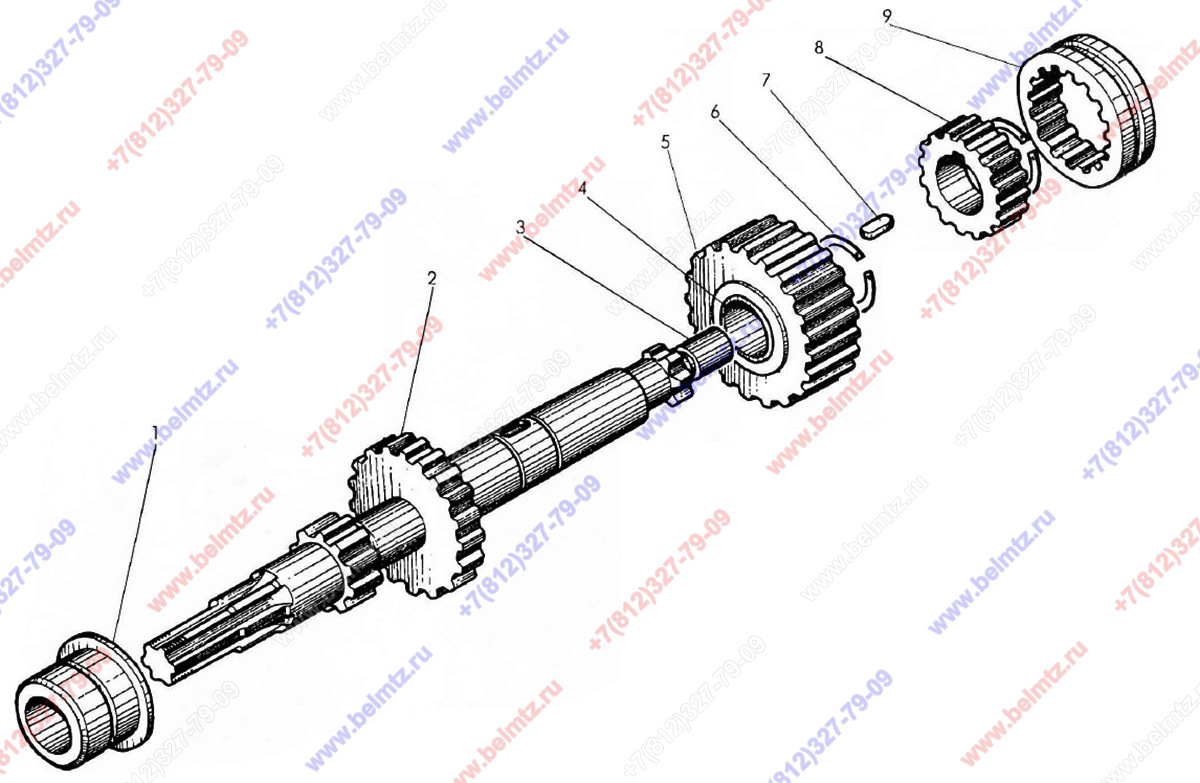

  • Группа 17. Коробка передач. Подгруппа 1701. Вал первичный. МТЗ-112/132/082

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
082-1701080-Б
1
(2, 3)
1
082-1701031-Б Втулка
082-1701031-Б
1
3
082-1701081-Б
1
1
4
082-1701021 Втулка (запрессована в шестерню 082-1701022)
082-1701021
1
5
082-1701022 Шестерня
082-1701022
1
6
Кольцо 2В20 ГОСТ 13940-86
2В20 ГОСТ 13940-86
2
7
Шпонка 6,0х6х10 ГОСТ 23360-78
2-6х6х10 ГОСТ 23360-78
1
8
082-1701034
1
1
9
082-1701035
1
