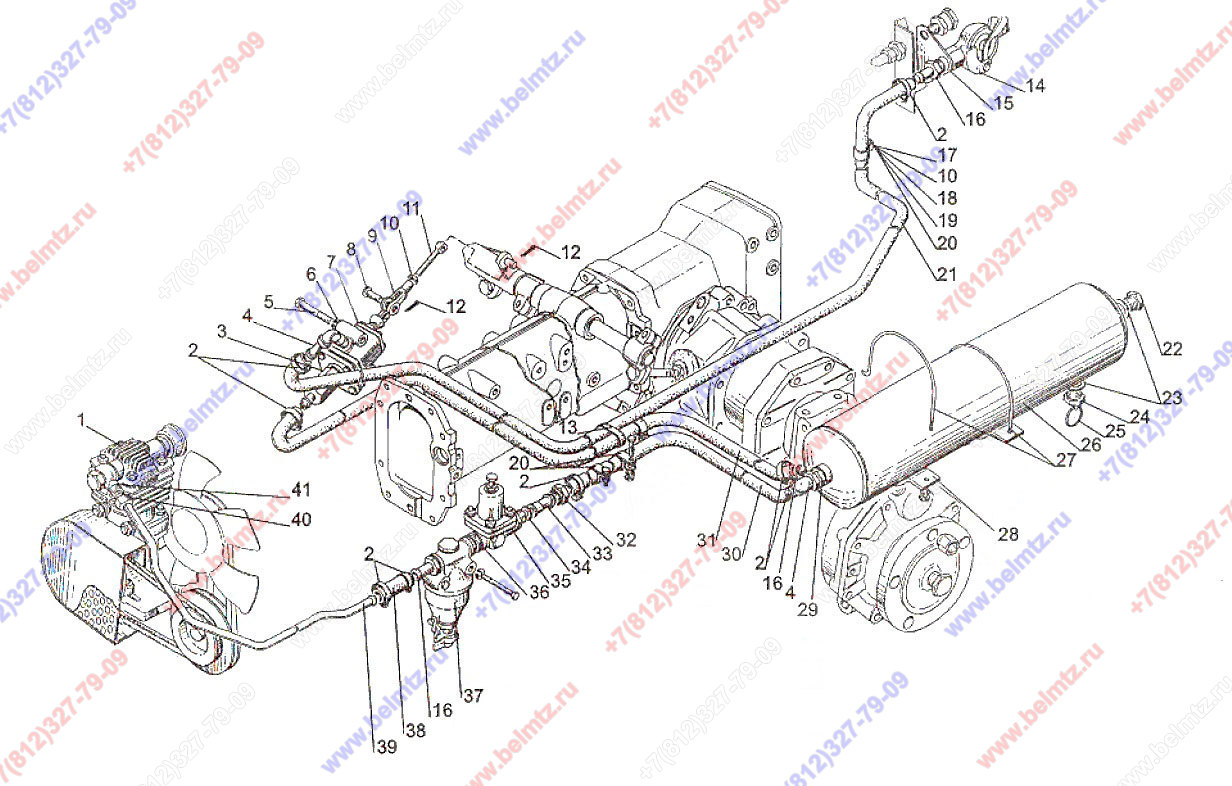

  • Группа 35. Тормоза. Подгруппа 3506. Пневмопривод (старый). МТЗ-320

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
225-3513005
1
10
(4, 16, 22-28 )
0
225-3514010
1
(9,10, 11)
0
320-3506005 Пневмопривод
320-3506005
1
[НОМЕРА]
0
320-3509005 Компрессор в сборе с креплением и приводом
320-3509005
1
[НОМЕРА]
2
16-27
8
74
3
225-3829001
1
4
70-3513015
2
3
5
Болт М10-6gх70 ГОСТ 7795-
М10-6gх70.88.35.019 ГОСТ 7795-
2
6
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
2
8
Палец 8х30
8х30 ОСТ 37.001.163-97
2
9
А20-213-A-01 Вилка
A20-213-A-01
1
10
Гайка М8 ГОСТ 5915-70
М8-6Н.6.019 ГОСТ 5915-70
4
11
225-3514011
1
12
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
13
80-3723045-01 Манжета
80-3723045-01
2
16
50А-3506010
3
17
Болт М8-6gх16 ГОСТ 7796-7
М8-6gх16.88.35.019 ГОСТ 7796-7
1
18
Шайба С 8.01.019
С 8.01.019 ГОСТ 11371
4
19
Шайба 8Т
8Т ОСТ 37.001.115-75
4
20
Хомут специальный
386800-P29
4
21
225-3506021-02 Шланг
225-3506021-02
1
22
Пробка ПК КГ З/8"
ПК КГЗ/8"
1
23
USIT M22
2
40
23
D22.2х28х1.5
2
65
24
85-3513110
1
10
25
Н50-4202146 Кольцо
Н50-4202146
1
26
225-3513010 Баллон-рессивер
225-3513010
1
27
225-3513024 Хомут
225-3513024
2
28
225-3513020 Кронштейн
225-3513020
1
29
80-3512006 Контргайка
80-3512006
1
30
225-3506021 Шланг
225-3506021
1
31
225-3506021-01 Шланг
225-3506021-01
1
32
Гайка накидная
1RPN-01.00.02
1
33
Наконечник
1RPN-01.00.01
1
34
Прокладка
0054/61-322/4
2
35
42.480.170.00 Регулятор давления
42.480.170.00
1
36
Штуцер
1RPN-01.05.01
1
37
42.480.150.00 Влагоотделитель
42.480.150.00
1
38
70-1405013 Шланг
70-1405013
1
