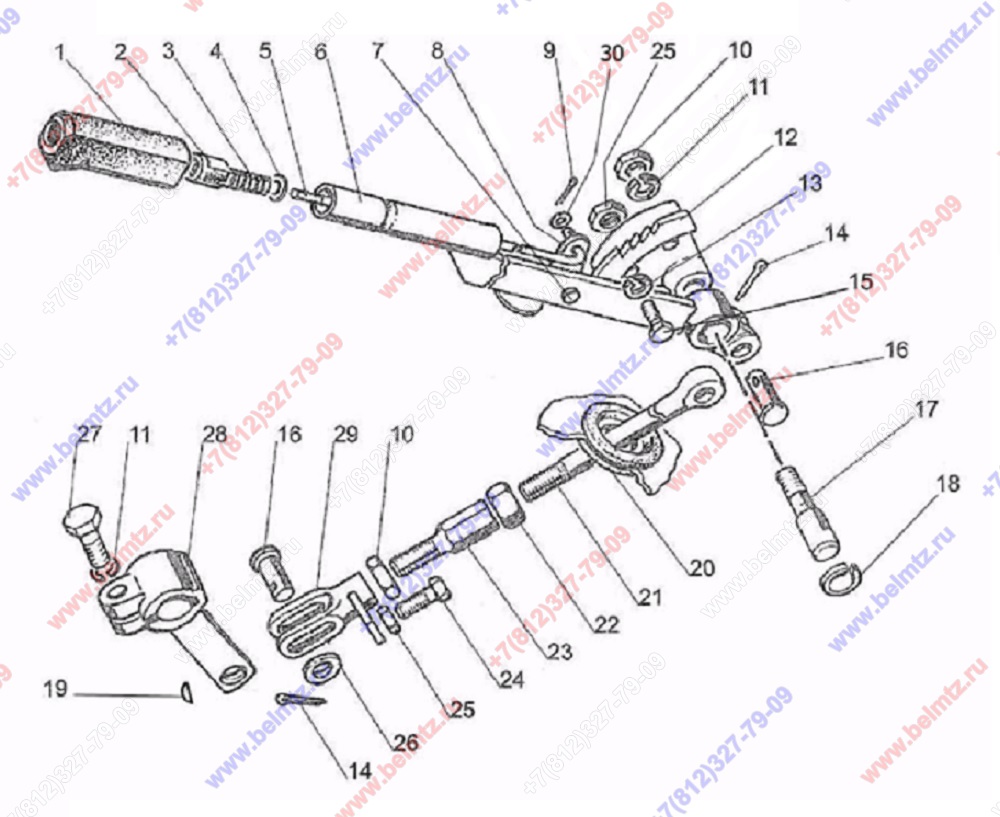

  • Группа 35. Тормоза. Подгруппа 3504, 3507. Тормоз стояночно-запасной. Управление стояночно-запасным тормозом. МТЗ-320

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
220-3507020
1
1
(1-9)
0
220-3507050-01
1
1
(10, 21-25, 29)
1
А13.19.001 Рукоятка
А13.19.001
1
2
А13.19.002 Кнопка
А13.19.002
1
3
55.17.27 Пружина
55-17-27
1
4
Шайба С 5.01.019
С 5.01.019 ГОСТ 6958-78
1
5
70-3507022 Тяга
70-3507022
1
6
220-3507030 Рычаг
220-3507030
1
7
70-3507024 Ось
70-3507024
1
8
50-1606026 Защелка
50-1606026
1
9
Шплинт 2,0x12 ГОСТ 397-79
2x12.019 ГОСТ 397-79
1
10
М12x1,25-6Н.6.019 ГОСТ 5915-70
2
1 110
11
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
2
13
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
2
14
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
15
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
2
16
12х32 ОСТ 37.001.163-97
2
17
70-3507132-Б-01 Ось
70-3507132-Б-01
1
18
Кольцо ГОСТ 13942-86 С15 наружное
С15 ГОСТ 13942-86
1
20
80-3723048 Втулка
80-3723048
1
21
220-3507011-Б-01 Тяга
220-3507011-Б-01
1
22
Р50-4616038 Гайка
Р50-4616038
1
23
220-3507051 муфта
220-3507051
1
24
Болт М10-6gх35 ГОСТ 7796-
М10-6gх35.88.35.019 ГОСТ 7796-
1
25
М10-6Н.6.019 ГОСТ 5915-70
0
215
26
Шайба С 12.01.019
С 12.01.019 ГОСТ 11371 -78
1
27
Болт М12-6gх35 ГОСТ 7796-70
М12-6gх35.88.35.019 ГОСТ 7796-
1
28
220-3503175 Рычаг
220-3503175
1
29
220-3507040 Вилка
220-3507040
1
30
Шайба С 5.01.019
С 5.01.019 ГОСТ 11371-78
1
