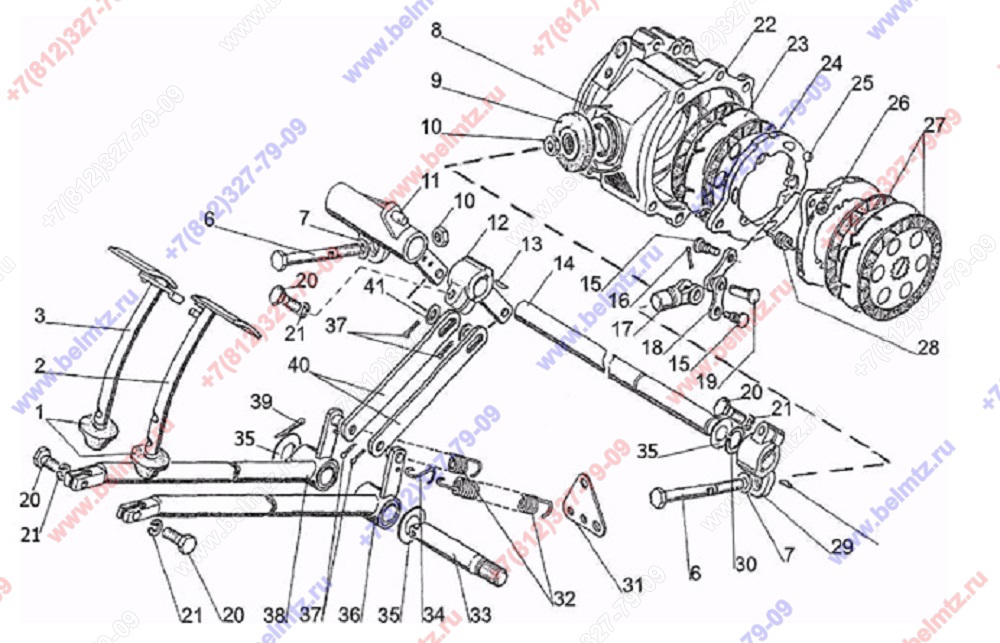

  • Группа 35. Тормоза. Подгруппа 3502, 3503. Тормоза. Управление тормозами. МТЗ-320

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
220-3502030
2
22
(15-19, 24-26, 28)
2
322-3503060 Педаль левая
322-3503060
1
3
322-3503050 Педаль правая
322-3503050
1
6
220-3503016
2
7
70-3503018
2
10
8
Проволока 2,0-О-С L-540 мм
2,0-О-С ГОСТ 3282-74
1
10
Гайка М10x1,25 ГОСТ 1
М10x1,25-61-1.05.35.019 ГОСТ 1
2
11
220-3503170 Рычаг
220-3503170
1
12
220-3503075
1
4
14
220-3503111
1
2
15
220-3502034
4
16
Шплинт 4,0х25 ГОСТ 397-79
4x25.019 ГОСТ 397-79
2
17
220-3502036 Вилка
220-3502036
2
18
220-3502033 Тяга
220-3502033
4
19
12х32 ОСТ 37.001.163-97
2
1
20
Болт М12-6gх35 ГОСТ 7796-70
М12-6gх35.88.35.019 ГОСТ 7796-
4
21
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
4
24
220-3502031 Диск нажимной
220-3502031
4
25
Шарик 15,081-100 ГОСТ 3722-81
15,081-100 ГОСТ 3722-81
6
26
Гайка М8 ГОСТ 5915-70
М8-6Н.6.019 ГОСТ 5915-70
4
28
220-3502032 Пружина
220-3502032
6
29
220-3503080
1
4
30
Кольцо С25 ГОСТ 13940-86 наружное
С25 ГОСТ 13940-86
1
31
220-3503014 Пластина
220-3503014
1
33
220-3503013
1
34
70-3514094 Крючок
70-3514094
2
35
50-3503071 Шайба
50-3503071
2
36
220-3503030-01
1
2
37
Шплинт 4,0х22.ГОСТ 397-79
4x22.019 ГОСТ 397-79
4
39
Шплинт 5,0x36 ГОСТ 397-79
5x36.019 ГОСТ 397-79
1
40
220-3503112 Пластина
220-3503112
2
41
Шайба С 12
С 12.01.019 ГОСТ 11371-78
2
