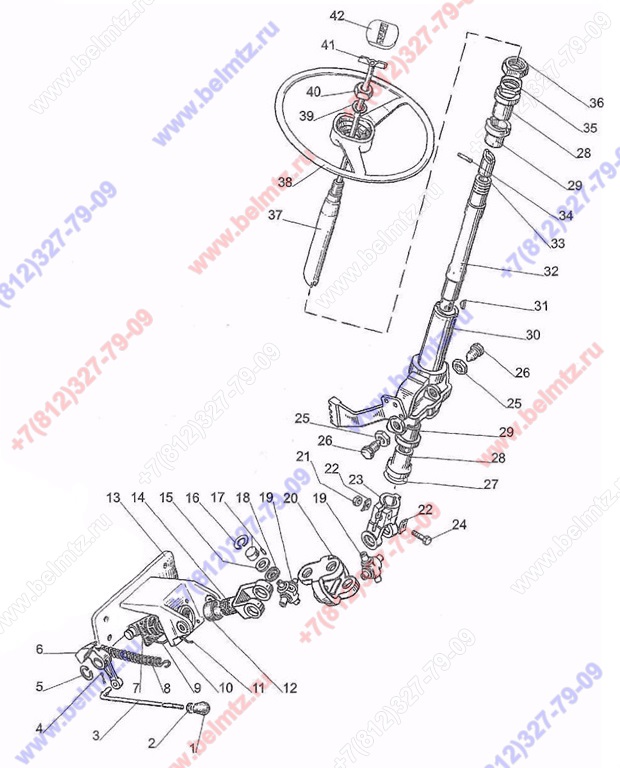

  • Группа 34. Управление рулевое. Подгруппа 3401. Привод рулевого механизма. МТЗ-320

Используется в Каталогах

Беларус-320

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
320-3401010 Колонка рулевая
320-3401010
1
[НОМЕРА]
0
85-3401150 Кардан на рулевое с ГОРу
85-3401150
1
3
(14-20, 23)
0
Ремкомплект крестовин и шпонок рулевого управления КН-7201
КН-7201
1
5
]
0
Ремкомплект МТЗ-80 для кап.ремонта рулевого управления полный КН-7202
КН-7202
1
1
1
70-4803060 Рукоятка фиксации угла наклона рулевой колонки
70-4803060.
1
2
2
Гайка М8 ГОСТ 5915-70
М8-6Н.6.019 ГОСТ 5915-70
1
3
220-3503026-02 Тяга
220-3503026-02
1
4
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
1
5
Кольцо ГОСТ 13940-86 С18 наружное
С18 ГОСТ 13940-86
1
6
85-3401014 Фиксатор сектора
85-3401014
1
7
85-3401017-Б Заглушка
85-3401017-Б
1
8
50-1310158-Б Пружина
50-1310158-Б
1
9
Кольцо ГОСТ 13940-86 С20 наружное
С20 ГОСТ 13940-86
1
10
85-3401019 Шайба
85-3401019
1
11
Проволока 1,6-О-С L-250mm
1,6-О-С ГОСТ 3282-74
1
12
85-3401016 Втулка
85-3401016
1
13
320-3401120 Кронштейн
320-3401120
1
14
85-3401156-Б Вилка
85-3401156-Б
1
15
50-3401064 Сальник
50-3401064
8
16
Кольцо ГОСТ 13943-86 С19 внутреннее
С19 ГОСТ 13943-86
8
17
Подшипник 904700 УС17 с обоймой и сальником (подшипник кардана рулевого упр-я) 10,005*19*9мм 0,0144
904700 УС17
8
18
50-3401063 Обойма
50-3401063
8
19
50-3401062 Крестовина (без подшипников)
50-3401062
2
2
20
85-3401067 Вилка
85-3401067
1
21
Гайка М10 ГОСТ 5915-70
М10-6Н.6.019 ГОСТ 5915-70
1
215
22
80-3401013 Шайба
80-3401013
2
23
50-3401061-А Вилка
50-3401061-А
1
9
24
Болт М10-6gх45 ГОСТ 7795-70
М10-6gх45.109.40Х.019 ГОСТ 779
1
25
Гайка М20х1,5 ГОСТ 15522-70
М20х1,5-6Н.04.019 ГОСТ 15522-7
2
26
80-3401089 Винт
80-3401089
2
27
600-3401012 Шайба
600-3401012
1
28
70-3401076 Втулка
70-3401076
2
29
70-3401077-Б Амортизатор
70-3401077-Б
2
3
30
682-3401080 Труба
682-3401080
1
31
Шпонка 5x10 СШ-510 сегментная
СШ-510
1
32
320-3401055 Вал
320-3401055
1
33
70-3401054-Б Хвостовик
70-3401054-Б
1
34
Штифт ШЦК 8x36
ШЦК 8x36
1
35
70-3401078 Гайка
70-3401078
1
36
70-3401079 Контргайка
70-3401079
1
37
70-3401074-Б Вал рулевой
70-3401074-Б
1
9
38
80-3402015 Колесо (руль)
80-3402015
1
39
Шайба 16 ОТ
16 ОТ ОСТ 37.001.115-75
1
40
Гайка М16х1,5 ГОСТ 5915-70
М16х1,5-6Н.6.019 ГОСТ 5915-70
1
41
530-3401140-Б Зажим
530-3401140-Б
1
42
80-3401082 Крышка
80-3401082
1
