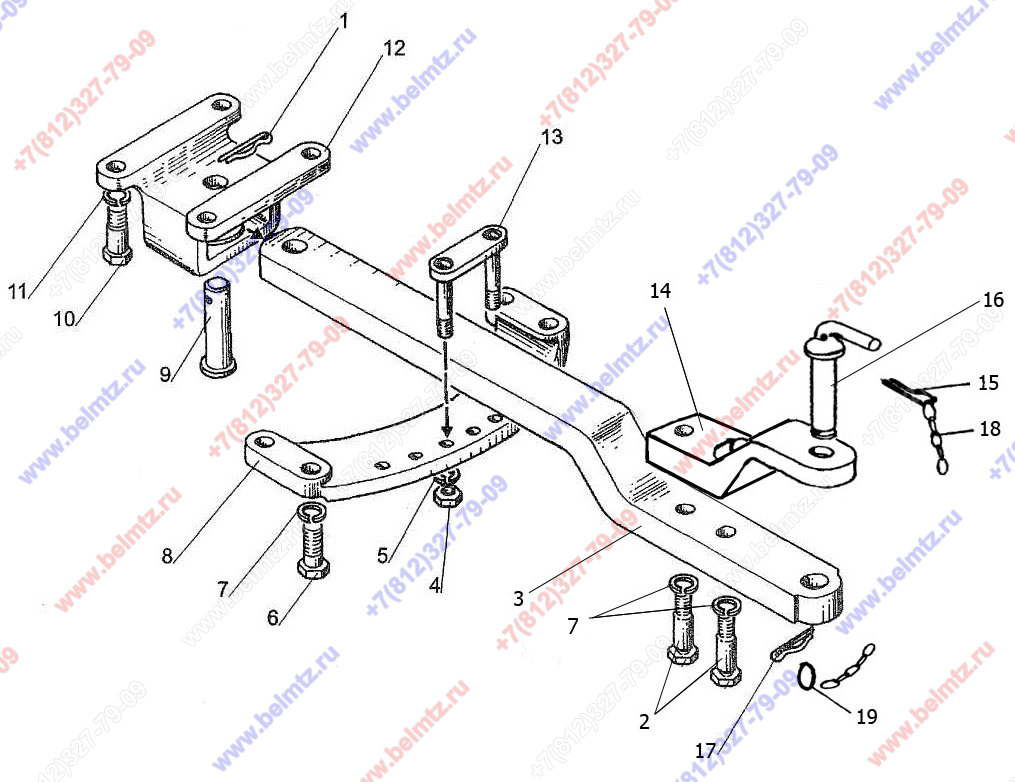

- Группа 27. Тягово-сцепное устройство. Подгруппа 2707. Тягово-сцепное устройство ТСУ-1М. МТЗ-320
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
320-2707020-Б Тяга
320-2707020-Б
1
(2, 3, 7, 14-19)
2
320-2707023-Б Болт
320-2707023-Б
2
3
320-2707021-Б Тяга
320-2707021-Б
1
4
Гайка М12 ГОСТ 5915-70
М12-6Н.6.019 ГОСТ 5915-70
2
5
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
2
6
Болт М16-6gх50 ГОСТ 7796-70
М16-6gх50.88.35.019 ГОСТ 779
4
7
Шайба 16 ОТ
16 ОТ ОСТ 37.001.115-75
6
8
320-2707012-Б Поперечина
320-2707012-Б
1
9
П320-2707012 Палец
П320-2707012
1
10
А61.01.006 Болт
А61.01.006
4
11
Шайба 14 ОТ
14 ОТ ОСТ 37.001.115-75
4
12
320-2707011 Кронштейн
320-2707011
1
13
320-2707030-Б Скоба
320-2707030-Б
1
14
320-2707025 Накладка
320-2707025
1
15
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
1
17
А61.07.001-А Шплинт
А61.07.001-А
1
18
70-4235035 Цепочка
70-4235035
2
19
Н50-4202146 Кольцо
Н50-4202146
1
