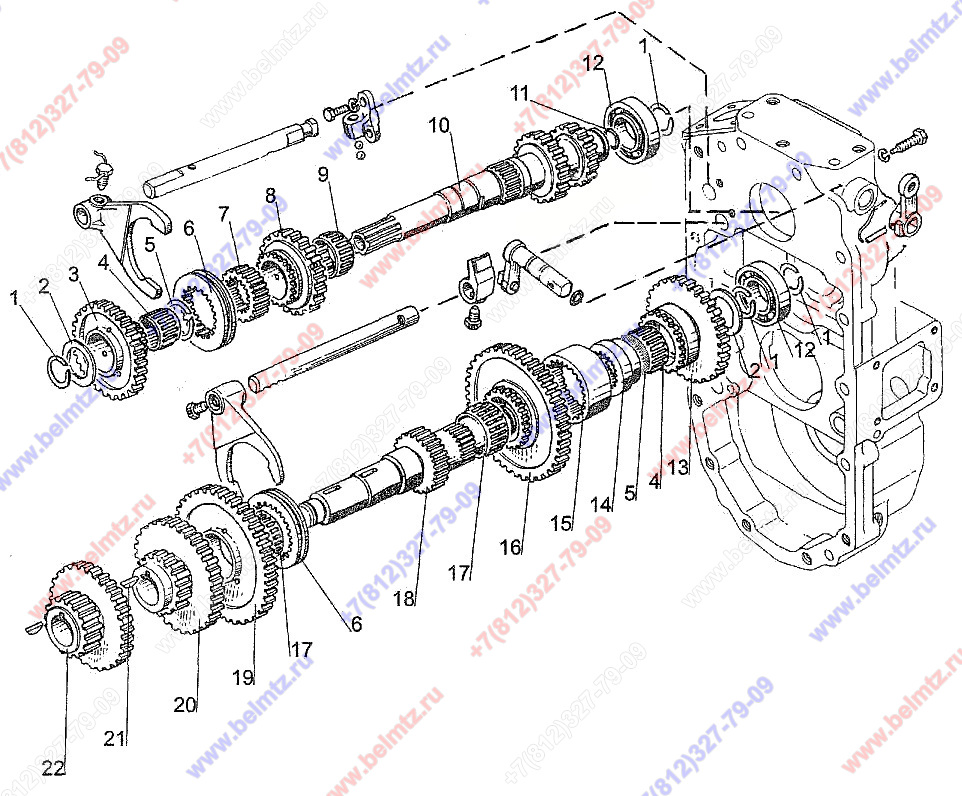

  • Группа 17. Коробка передач Подгруппа 1701. Вал первичный 220-1701040-А. Вал I промежуточный 220-1701070.

Используется в Каталогах

Беларус-320
Беларус-422

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
220-1701040-А Вал
220-1701040-А
1
(1-10, 12)
0
220-1701070 Вал
220-1701070
1
(1, 2, 4-6, 12-22)
1
220-1701031 Кольцо стопорное
220-1701031
4
1
2
220-1701037 Шайба
220-1701037
2
3
220-1701054 Шестерня ведущая 4-й передачи на первичном валу и на II промежуточном валу - ведомая заднего хода Z-31
220-1701054
1
2
4
Подшипник 3К32х37х27(464706) радиальный роликовый с игольчатыми роликами 0,0233кг
К32х37х27
2
5
5
220-1701029 Кольцо стопорное
220-1701029
2
10
6
220-1701215 Муфта
220-1701215
2
7
220-1701039 Втулка
220-1701039
1
5
8
220-1701052 Шестерня ведущая 3-й передачи z-26, z-27
220-1701052
1
4
9
Подшипник 464907 радиальный роликовый с игольчатыми роликами 37*42*22мм 0,021кг
464907
1
6
10
220-1701035-Б Вал первичный
220-1701035-Б
1
10
220-1701035-Б1 Вал первичный
220-1701035-Б1
1
10
622-1701057 Кольцо (изменился вал 220-1701035-Б на -Б1 и кольцо к нему появилось)
622-1701057
1
11
Кольцо 015,60х3,0 (016-021-30-2-4)
016-021-30-2-4
1
12
Подшипник 206 (6206) радиальный шариковый 30*62*16мм 0,2кг
206
2
6
13
220-1701072-Б Шестерня ведущая привода ВОМ
220-1701072-Б
1
14
220-1701074-Б Втулка
220-1701074-Б
1
4
15
220-1701069-Б Муфта
220-1701069-Б
1
16
220-1701068 Шестерня ведомая 1-й передачи z-27 z-47
220-1701068
1
17
Подшипник 3КК37х42х26Е
3КК37х42х26Е ГОСТ 24310-80
2
17
Подшипник 664907Е радиальный роликовый с игольчатыми роликами двурядный 37*42*26мм 0,024кг
664907
2
4
18
220-1701058 Вал первый промежуточный
220-1701058
1
1
19
220-1701066 Шестерня ведомая 2-й передачи z-27 z-43
220-1701066
1
20
220-1701064 Шестерня ведомая 3-й передачи и промежуточная I диапазона z-18, z-38
220-1701064
1
21
Шпонка 6,0х10 ГОСТ 24071-97
6х10
2
7
22
220-1701062 Шестерня ведомая IV передачи и з.х.
220-1701062
1
1
