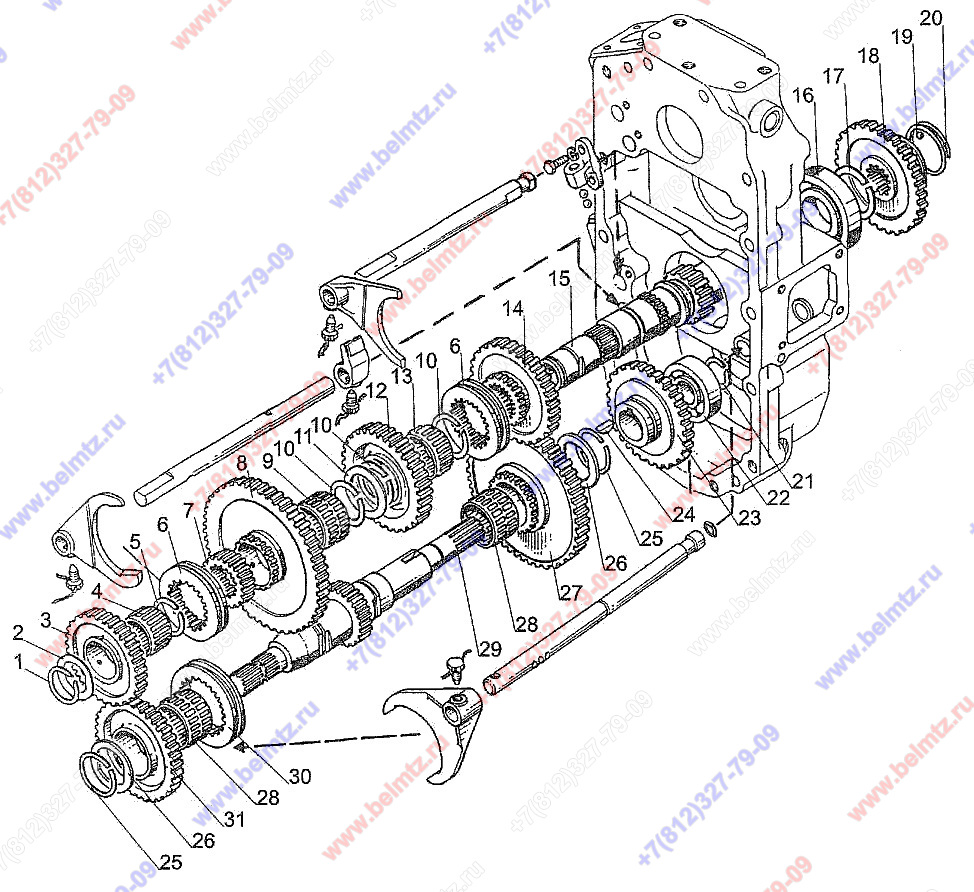

  • Группа 17. Коробка передач Подгруппа 1701. Вал промежуточный II 220-1701180. Вал выходной 220-1701190

Используется в Каталогах

Беларус-320
Беларус-422

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
220-1701130 Шестерня ведомая привода ВОМ в сб z-37 шлиц-12
220-1701130
1
(18-20)
0
220-1701180 Вал II промежуточный
220-1701180
1
1
(1-17)
0
220-1701190 Вал выходной
220-1701190
1
(21-31)
1
220-1701031 Кольцо стопорное
220-1701031
1
4
2
220-1701037 Шайба
220-1701037
1
3
220-1701054 Шестерня ведущая 4-й передачи на первичном валу и на II промежуточном валу - ведомая заднего хода Z-31
220-1701054
1
5
4
Подшипник 3К32х37х27(464706) радиальный роликовый с игольчатыми роликами 0,0233кг
К32х37х27
1
4
5
220-1701029 Кольцо стопорное
220-1701029
1
10
6
220-1701215 Муфта
220-1701215
2
4
7
220-1701039 Втулка
220-1701039
1
5
8
220-1701212 Шестерня ведомая I диапазона z-27 z-53
220-1701212
1
7
9
Подшипник 3КК37х42х26Е
3КК37х42х26Е ГОСТ 24310-80
1
9
Подшипник 664907Е радиальный роликовый с игольчатыми роликами двурядный 37*42*26мм 0,024кг
664907
1
4
10
220-1701266 Кольцо
220-1701266
3
9
11
220-1701213 Шайба
220-1701213
1
12
220-1701214 Шестерня ведомая II диапазона z-27 z-33
220-1701214
1
1
13
Подшипник 464907 радиальный роликовый с игольчатыми роликами 37*42*22мм 0,021кг
464907
1
5
14
220-1701216 Шестерня промежуточная основных скоростей z-27 z-34 z-38
220-1701216
1
1
15
220-1701185 Вал второй промежуточный
220-1701185
1
16
Подшипник 209 (6209) радиальный шариковый 45*85*19мм 0,404кг
209
1
7
17
Кольцо ГОСТ 13940-86 С45 наружное
С45 ГОСТ 13940-86
1
18
220-1701224 Шестерня
220-1701224
1
4
19
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
2
20
А61.03.002 Кольцо
А61.03.002
1
2
21
220-1701251 Кольцо
220-1701251
1
6
22
Подшипник 305(6305) радиальный шариковый 25x62x17мм 0,23кг
305
1
9
23
220-1701258 Шестерня
220-1701258
1
1
24
Шпонка 6,0х10 ГОСТ 24071-97
6х10
1
7
25
Кольцо ГОСТ 13940-86 2С40 наружное
С40 ГОСТ 13940-86
2
14
26
220-1701253 Шайба
220-1701253
2
10
27
220-1701256 шестерня z-52
220-1701256
1
1
28
Подшипник 664908Е радиальный роликовый с игольчатыми роликами двурядный 40*46*32мм 0,042кг
664908
2
10
29
220-1701252-Б вал
220-1701252-Б
1
1
30
220-1701255 Муфта z-31
220-1701255
1
3
31
220-1701254 шестерня z-31 z-35
220-1701254
1
3
