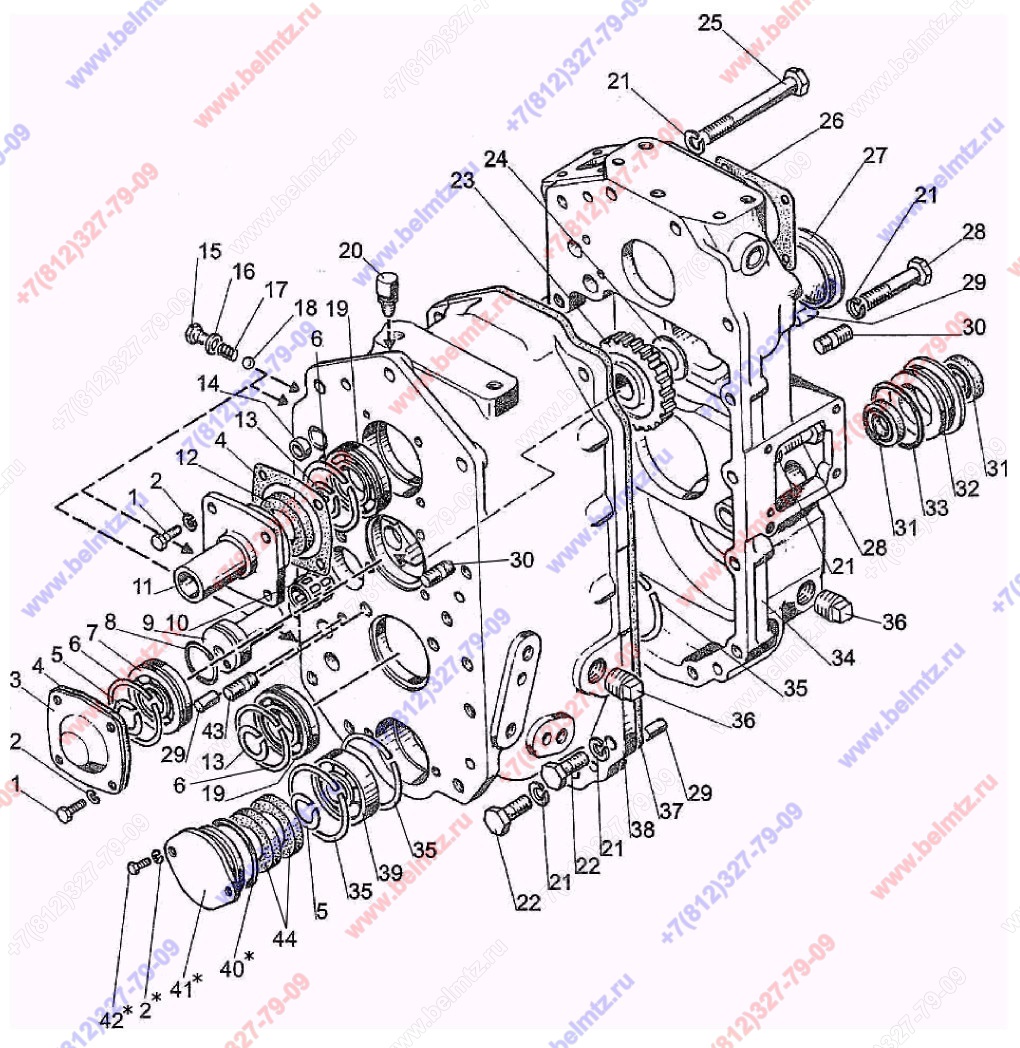

  • Группа 17. Коробка передач Подгруппа 1701. Коробка передач 320-1700010-02

Используется в Каталогах

Беларус-320
Беларус-422

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
220-1701020 Корпус (8-10, 23, 24, 35)
220-1701020
1
(8-10, 23, 24, 35)
0
220-1701050 Кронштейн
220-1701050
1
1
0
220-1701260 Втулка
220-1701260
1
(31-33)
0
220-2302040 Крышка
220-2302040
1
только мтз-310/310Р
0
320-1700010- 02 коробка передач
320-1700010-02
1
0
320-1700010- Р6 Коробка передач (без колокола)
320-1700010- Р6
1
0
325-1701025-02 Корпус коробки передач (из двух половин)
325-1701025-02
1
1
(из двух половин)
0
587.325-1701050 Кронштейн
587.325-1701050
1
1
для тракторов с лепестковым сцеплением с LDW
0
Ремкомплект МТЗ-320 КПП (паронит 0,8мм) КН-4230
КН-4230
1
5
1
Болт М6-6gх20 ГОСТ 7798-7
М6-6gх20.88.35.019 ГОСТ 7798-7
8
2
Шайба 6Т
6Т ОСТ 37.001.115-75
10
3
220-1701061 Крышка
220-1701061
1
1
4
220-1701036 Прокладка
220-1701036
2
5
220-1701251 Кольцо
220-1701251
2
10
6
220-1701262 Кольцо
220-1701262
3
13
7
Подшипник 50305(6305 N)радиальн.шариковый со стопорн.канавкой на наружном кольце 25*62*17мм 0,227кг
50305
1
10
8
Кольцо 034,0х3,0 (035-040-30-1-4)
035-040-30-1-4
1
17
9
220-1701075 Ось промежуточной шестерни заднего хода
220-1701075
1
10
Подшипник 3КК20х26х34Е радиальный роликовый с игольчатыми роликами, двухрядный 0,023кг
3КК20х26х34Е
1
14
11
220-1701034 Кронштейн
220-1701034
1
3
12
Манжета армированная 30х52 (2.2-30х52-1)
2.2-30х52-1
1
26
13
220-1701031 Кольцо стопорное
220-1701031
2
1
14
220-1701067 Заглушка
220-1701067
2
2
15
325-1701003 Болт
325-1701003
4
16
36-1104788 Прокладка
36-1104788
4
17
220-1702325 Пружина
220-1702325
4
6
18
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
4
19
Подшипник 50206(6206 N) радиальн.шариковый со стопорн.канавкой на наружном кольце30*62*16мм 0,197кг
50206
2
11
20
Сапун СВ-00.00.00
СВ-00.00.00
1
20
Сапун СУ1/8"-А
СУ1/8"-А
1
21
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
17
22
Болт М12-6gх40 ГОСТ 7796-70
М12-6gх40.88.35.019 ГОСТ 7796-
11
23
220-1701076 Шестерня промежуточная заднего хода
220-1701076
1
1
24
220-1701077 Шайба
220-1701077
1
25
Болт М12-6gх110 ГОСТ 7795-7
М12-6gх110.58.019 ГОСТ 7795-7
3
26
082-4604022 Прокладка
082-4604022
1
26
622-1701013 Прокладка
622-1701013
1
21
27
52-1802076 Крышка
52-1802076
1
6
28
Болт М12-6gх65 ГОСТ 7795-
М12-6gх65.88.35.019 ГОСТ 7795-
3
29
Штифт ШЦК 10x25
ШЦК 10x25
8
30
Шпилька М12 2р/6gх32
М12 2р/6gх32.66.019 ГОСТ 22034
8
31
Манжета армированная 25х42 (2.2-25х42-1)
2.2-25х42-1
2
32
220-1701259 Втулка
220-1701259
1
2
33
Кольцо 054,0х3,6 (055-061-36-1-4)
055-061-36-1-4
1
20
34
325-1701028 Корпус корбки передач 320 не идет отд. см.325-1701025-02
325-1701028
1
35
Кольцо ГОСТ 13943-86 С62 внутреннее
С62 ГОСТ 13943-86
2
36
Пробка ПК КГ 3/4"
ПК КГ 3/4"
2
37
220-1701026-Б Прокладка
220-1701026-Б
1
10
38
220-1701027-Б Корпус коробки передач 320 не идет отд. см.325-1701025-02
220-1701027-Б
1
39
Подшипник 305(6305) радиальный шариковый 25x62x17мм 0,23кг
305
1
9
40
Кольцо 058,0х3,6 (059-065-36-2-4)
059-065-36-2-4
1
41
220-2302041 Крышка
220-2302041
1
только мтз-310/310Р
42
Болт М6-6gх20 ГОСТ 7798-7
М6-6gх20.88.35.019 ГОСТ 7798-7
2
только мтз-310/310Р
43
320-0002013 Шпилька
320-0002013
2
только мтз-310/310Р
44
Манжета армированная 45х65 (2.2-45х65-1)
2,2-45х65-1
2
12
