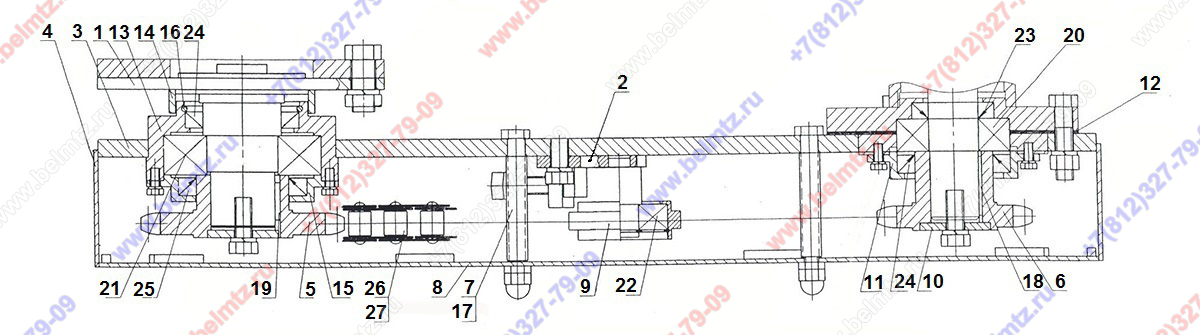

  • Рис.4 Редуктор цепной ПЩО-1,8.01.25.000БК

Используется в Каталогах

Щетка ЩО-1,8

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
ПЩО-1,8 Устройство натяжения цепи (ПЩО-1,8.01.25.200В планка + ПЩО-1,8.01.25.011 ролик)
Устройство натяж ПЩО-1,8
1
п.2, 9
1
ПЩО-1,8.01.25.100 Фланец правого портала
ПЩО-1,8.01.25.100
1
2
ПЩО-1,8.01.25.200В Планка натяжная
ПЩО-1,8.01.25.200В
1
3
ПЩО-1,8.01.25.001БК Стенка
ПЩО-1,8.01.25.001БК
1
1
4
ПЩО-1,8.01.25.002 Боковина
ПЩО-1,8.01.25.002
2
5
ПЩО-1,8.01.25.003 Звездочка нижняя на вал привода цепи (z-16)
ПЩО-1,8.01.25.003
1
2
6
ПЩО-1,8.01.25.004 Звездочка верхняя на вал привода цепи (z-12)
ПЩО-1,8.01.25.004
1
7
7
ПЩО-1,8.01.25.008А Труба
ПЩО-1,8.01.25.008А
2
8
ПЩО-1,8.01.25.009 Крышка
ПЩО-1,8.01.25.009
1
9
ПЩО-1,8.01.25.011 Ролик
ПЩО-1,8.01.25.011
1
10
ПЩО-1,8.01.25.012 Шайба
ПЩО-1,8.01.25.012
2
11
ПЩО-1,8.01.08.013 Крышка
ПЩО-1,8.01.08.013
1
12
ПЩО-1,8.01.08.019 Прокладка
ПЩО-1,8.01.08.019
2
13
ПЩО-1,8.01.11.004В Корпус подшипника
ПЩО-1,8.01.11.004В
1
2
14
ПЩО-1,8.01.11.005 Кольцо
ПЩО-1,8.01.11.005
1
3
15
ПЩО-1,8.01.11.006В Крышка
ПЩО-1,8.01.11.006В
1
16
ПЩО-1,8.01.11.012 Кольцо стопорное
ПЩО-1,8.01.11.012
1
17
ГОСТ 7798-70 Болт М10х100
БолтМ10х100
2
18
Шпонка 10х8х40 ГОСТ 23360-78
10х8х40 ГОСТ 23360-78
1
19
Шпонка 14х9х25 ГОСТ 23360-78
14х9х25 ГОСТ 23360-78
1
1
20
Подшипник 7307(30307) радиально-упорный роликовый конический 35*80*22,75мм 0,496кг
7307
1
3
21
Подшипник 1310 радиальный шариковый двухрядный сферический 50*110*27мм 1,21кг
1310
1
7
22
Подшипник 80305
80305
1
6
23
Манжета армированная 35х58 (1.2-35х58-1)
1.2-35х58-1
1
24
Манжета армированная 55х80 (2.2-55х80-1)
2.2-055х80-1
2
26
25
Манжета армированная 65х90 (2.2-65х90-1)
65х90х10
1
13
26
Звено переходное П-ПР-25.4-60
П-ПР-25.4-60
0
8
26
Цепь ПР-25,4-6000 (кусок 1,7526) (для МК-2/4/454 и МКЩ-1,5 L-1397мм) (для БЗ-22.00.000 L-1115мм) 82.6-4714000 L-1.295,4мм
ПР-25,4-60
1
4
27
Звено соединительное СПР-25,4-60 (замок цепи)
СПР-25.4-60
1
