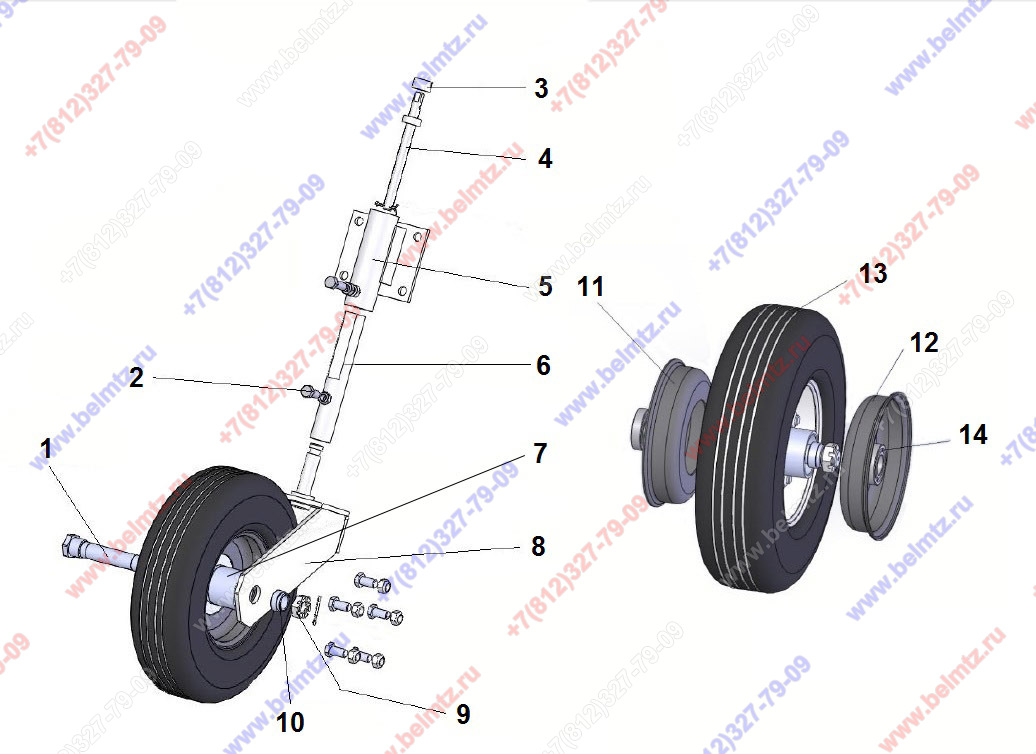

  • Рис.7 Колесо опорное МК 02.00.000

Используется в Каталогах

Щетка МК 2

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
МК 02.00.000 Колесо опорное
МК 02.00.000
1
0
МК 02.00.000 РБТ Колесо опорное
МК 02.00.000 РБТ
1
2
0
МК К 02.100 Стойка опорного колеса в сб
К 02.100
1
1
МК 02.300 Ось в сборе
МК 02.300
1
2
2
МК БД 12.0018 Болт
БД 12.0018
1
3
МК К 02.604 Втулка
К 02.604
1
4
4
МК К 02.000 Винт опорного колеса
К 02.000
1
6
5
МК К 01.000 Корпус
К 01.000
1
2
6
МК К 02.601 Стойка аннулирована см.К-02.100
К 02.601
1
7
МК 02.200 Ступица
МК 02.200
1
1
8
МК 02.100 Стойка опорного колеса
МК 02.100
1
2
9
Гайка М30х2,0
Гайка М30х2,0
1
10
МК 02.602 Втулка
МК 02.602
1
11
МК Н 130.02.402 Диск с отверстием под ниппель под шину 5-10
Н 130.02.402
1
2
12
МК Н 130.02.401 Диск под шину 5-10
Н 130.02.401
1
2
13
Камера 5.00-10 для шин 5.00-10
5.00-10
1
1
13
Шина 5.00-10 нс 10 В-19А
5.00-10 нс 10 В-19А
1
13
Шина 5.00-10 нс 6 В-19А
5.00-10 нс 6 В-19А
1
13
Шина 5.00-10 нс 6 В-19А Алтайшина
5.00-10 нс 6 В-19А Алтайшина
1
4
14
Подшипник 80207 (6207 ZZ) радиальн.шариковый закрытый с двух сторон метал.шайбами 35*72*17мм 0,29кг
80207
2
12
