Щетка МК 2

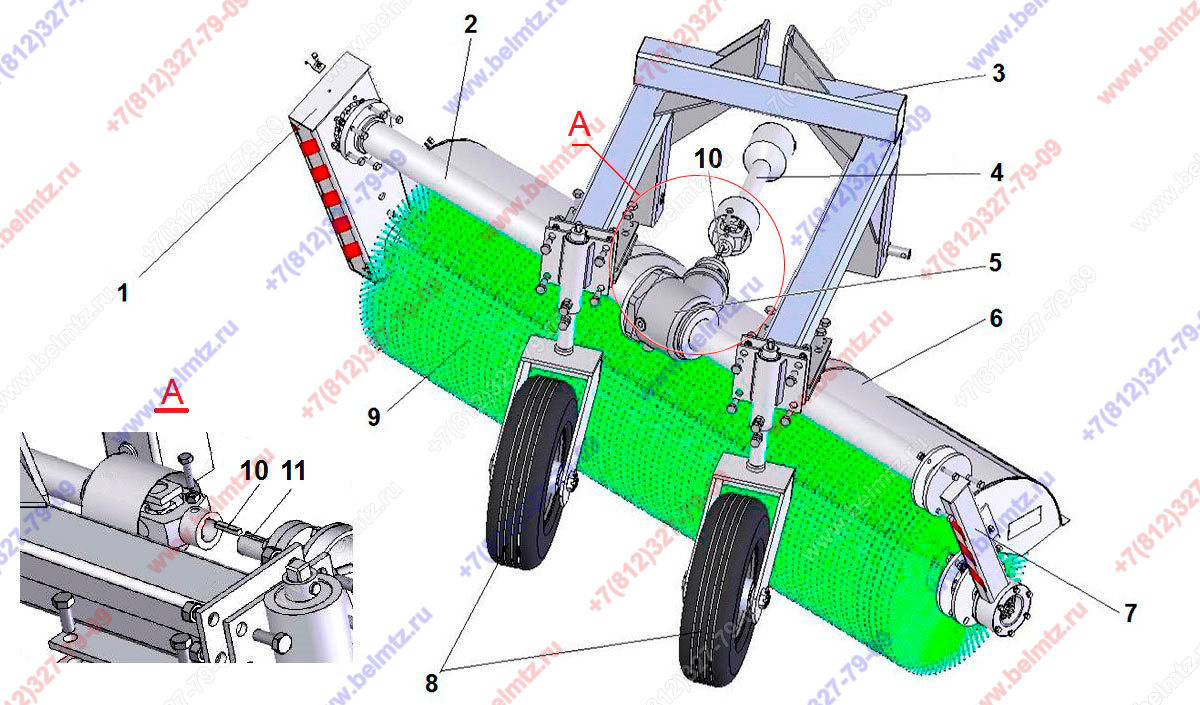

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
МК 06.00.000 УН Редуктор цепной
МК 06.00.000 УН
1
2
МК 04.00.000 Балка приводная
МК 04.00.000
1
3
МК 01.00.000 Рама
МК 01.00.000
1
2
4
Вал карданный 10.016.6000-25.04С 8шлиц/шпонка (Сальск МК-2/3/4/454) L-810...1285
10.016.6000-25.04С
1
4
Вал карданный С10.016.086.137.115.115 8шлиц/8шлиц L-860-1370мм
С10.016.086.137.115.115
1
3
4
Вал карданный Т10.016.086.131.115.115 8шлиц/8шлиц (по центрам крестовин сложенный L-860мм)
Т10.016.086.131.115.115
1
4
Вал карданный Т10.040.086.130.115.115 8шлиц/8шлиц (по центрам крестовин сложенный L-мм860...1300мм)
Т10.040.086.130.115.115
1
1
5
МК-2 1101000 Редуктор привода щетки
1101000
1
6
МК 454.05.000 Кожух щетки
МК 454.05.000
1
7
МК 05.00.000 Опора правая щётки МТЗ-82/320 (портал)
МК 05.00.000
1
1
8
Камера 5.00-10 для шин 5.00-10
5.00-10
2
1
8
МК 02.00.000 Колесо опорное
МК 02.00.000
2
8
МК 02.00.000 РБТ Колесо опорное
МК 02.00.000 РБТ
2
2
9
МК 07.00.000 СБ Щетка в сборе
МК 07.00.000 СБ
1
10
Шпонка 8,0х7х40 ГОСТ 23360-78 кардана
2-8х7х40 ГОСТ 23360-78
1
11
МК 03.30.000М Хвостовик
МК 03.30.000М
1
