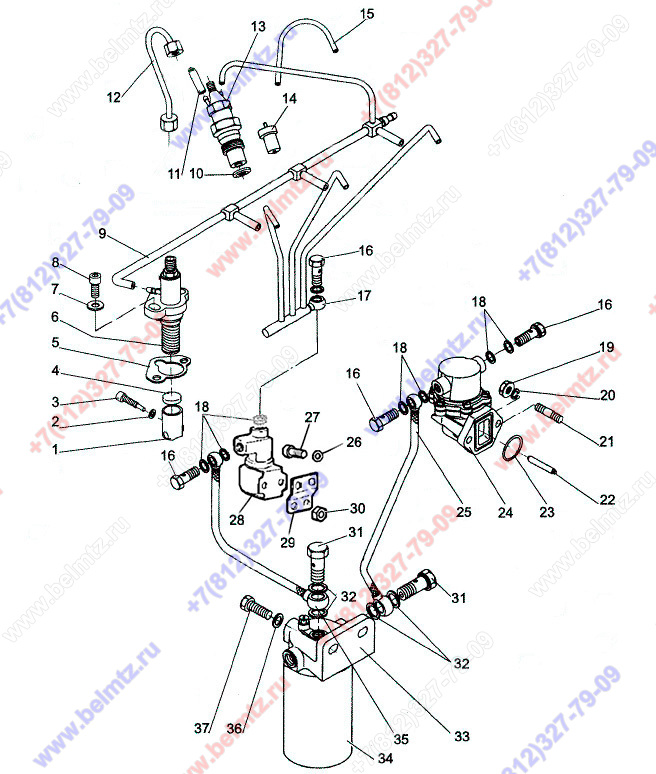

  • Группа 11. Система питания. Подгруппа 1104, 1111. Топливные трубопроводы и установка топливной аппаратуры. LDW1603

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
LOMBARDINI 7215.092 Толкатель ТНВД 104.7215.092
ED0072150920-S
3
2
LOMBARDINI 4670.001 Уплотнение D10/6.2 ED0046700010-S
9.4670.001
2
3
LOMBARDINI 9730.198 Болт (в т.ч.толкателя короткий (под крышкой рычага остановки) ED0097301980-S
104.9730.198
1
4
LOMBARDINI 6000-050 Плита опорная LDW1503 ED0060000500-S
104.6000.050
3
4
LOMBARDINI 6000-072 Плита опорная LDW1503 старый ED0060000500-S
ED0060000720-S
3
4
LOMBARDINI 6000-075 Плита опорная LDW1503
ED0060000750-S
3
4
LOMBARDINI 6000-113 Плита опорная 4.0MM старый ED0060001000-S
ED0060001130-S
3
4
LOMBARDINI 6000-114 Плита опорная 4.1MM старый ED0060001010-S
ED0060001140-S
3
4
LOMBARDINI 6000-115 Плита опорная 4.2MM старый ED0060001020-S
ED0060001150-S
3
4
LOMBARDINI 6000-116 Плита опорная 4.3MM старый ED0060001030-S
ED0060001160-S
3
4
LOMBARDINI 6000-117 Плита опорная 4.4MM старый ED0060001040-S
ED0060001170-S
3
4
LOMBARDINI 6000-118 Плита опорная 4.5MM старый ED0060001050-S
ED0060001180-S
3
4
LOMBARDINI 6000-119 Плита опорная 4.6MM старый ED0060001060-S
ED0060001190-S
3
4
LOMBARDINI 6000-120 Плита опорная 4.7MM старый ED0060001070-S
ED0060001200-S
3
4
LOMBARDINI 6000-121 Плита опорная 4.8MM старый ED0060001080-S
ED0060001210-S
3
5
LOMBARDINI 4580.109 Прокладка ТНВД S-0.10 ED0045801090-S
104.4580.109
1
5
LOMBARDINI 4580.110 Прокладка ТНВД S-0.30 ED0045801100-S
104.4580.110
1
5
LOMBARDINI 4580.111 Прокладка ТНВД S-0.50 ED0045801110-S
104.4580.111
1
5
LOMBARDINI 4580.148 Прокладка ТНВД S-0.05
104.4580.148
1
5
LOMBARDINI 4580.152 Прокладка ТНВД S-0.05 ED0045801520-S
104.4580.152
6
7
LOMBARDINI 5715.089 Шайба 104.5715.089
ED0057150890-S
6
8
LOMBARDINI 9730.267 Болт ED0097302670-S
ED0097302670-S
6
11
LOMBARDINI 9080.262 Пробка трубки ED0090802620-S
565.9080.122
1
18
LOMBARDINI 4670.059 Кольцо медное D14/10.2 9.4670.059
ED0046700590-S
8
19
LOMBARDINI 3240.164 Гайка 9.3203.047
ED0032401640-S
2
20
LOMBARDINI 7565.007 Шайба пружинная D14.2/8.2
ED0075650070-S
2
21
LOMBARDINI 6780.049 Шпилька M8X20 ED0067800490-S
0107.6780.133
2
22
LOMBARDINI 7200.197 Стержень 560.7200.078
ED0072001970-S
1
26
LOMBARDINI 7625.062 Шайба 9.7625.062
ED0076250620-S
2
27
LOMBARDINI 1760.003 Болт 6х12 9.1760.003
ED0017600030-S
2
29
LOMBARDINI 8900.327 Кронштейн ED0089003270-S
ED0089003270-S
1
30
LOMBARDINI 3203.050 Гайка
ED0032030500-S
2
33
LOMBARDINI 3730.068 Корпус фильтра топливного LDW 1503 ED0037301200-S
104.3730.068
1
36
LOMBARDINI 4670.061 Шайба ED0046700610-S
9.7625.020
2
см.п.32
37
LOMBARDINI 1780.031 Болт М10 х 1.5х25 MM 9.1780.031
ED0017800310-S
2
