Основание для разработки и потребность в машинах

1. Основание для разработки

   – поручения Совета Министров от 15 марта 2018 г. № 07/105-174/3132р и от 24 марта 2018 г.
№ 07/105-174/3447р о создании опытного образца ратрака для подготовки лыжероллерных трасс;


   – обращение Администрации Президента Республики Беларусь от 14 марта 2018 г. № 09/94 о создании
опытного образца льдозаливочной машины;


   – детальный график создания снегоуплотнительных машин «Беларус» МСУ-108 на специальном
гусеничном шасси (ратрак), «Беларус» МСУ-622 на базе трактора «Беларус» 622, «Беларус» МСУ-2022 на
базе трактора «Беларус» 2022 с гусеничными тележками и льдозаливочной машины «Беларус» МЛ-428,
утвержденный заместителем Премьер-министра Республики Беларусь В.И. Семашко 07.06.2018;


   – приказ по ОАО «МТЗ» от 30.03.2018 №32-Х «О разработке КД и изготовлении опытных образцов машин
(ратраков) для подготовки лыжероллерных трасс» со сроком изготовления опытных образцов 15.08.2018 г;


   – приказ по ОАО «МТЗ» от 30.03.2018 №33-Х «О разработке КД и изготовлении опытного образца
льдокомбайна» со сроком изготовления опытного образца 15.08.2018 г.

Исследование рынка снегоуплотнительных машин

    Снегоуплотнительная машина — специальное транспортное средство, используемое для подготовки лыжных трасс и горнолыжных склонов.
    Снегоуплотнительные машины в основном создаются на базе самоходных гусеничных шасси. Ширина гусениц шасси составляет от 0,8 до 1,5 м. Такие широкие гусеницы дают хорошую устойчивость на крутых склонах и небольшое удельное давление на снежное покрытие, порядка 0,05 кг/см2. Машины имеют высокую проходимость, гусеницы практически не проскальзывают, и могут подниматься по склону крутизной до 45º.Максимальная скорость машины достигает 25 км/ч.
    Машины как правило оборудованы отвалом, снежной фрезой и одним или двумя лыжнепрокладчиками.
    В настоящее время на мировом рынке наиболее широко представлена продукция таких производителей как: Prinoth (Италия), Kässbohrer (Германия, ратраки под торговой маркой «Pisten Bully»), Ohara (Япония), Favero Lorenzo (Италия), Tucker Sno-Cat (США), СнежМа (Челябинск).

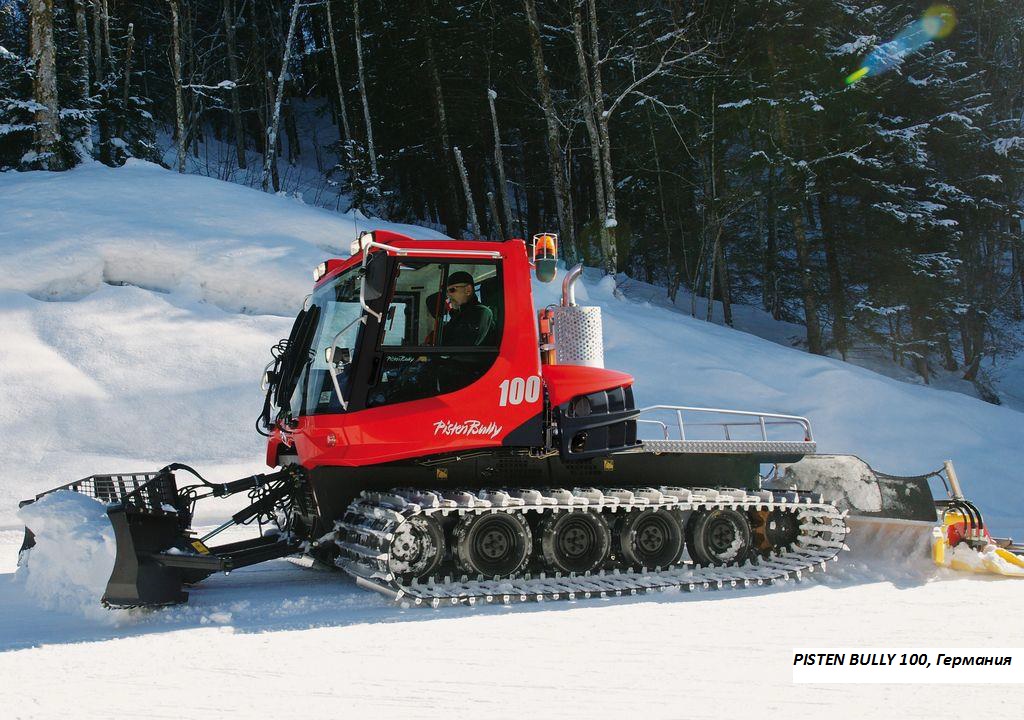

    По результатам анализа научно-технической информации и с учетом рекомендаций Министерства спорта и туризма Республики Беларусь было принято решение о создании опытного образца снегоуплотнительной машины «БЕЛАРУС» МСУ-108. В качестве аналога взята машина Pisten Bully 100 компании Kässbohrer (Германия).
    Также принято решение о создании снегоуплотнительных машин на базе серийно выпускаемых трактора «БЕЛАРУС» 622 и трактора «БЕЛАРУС» 2022.3 в комплектации с гусеничными тележками.
    Совместно с Министерством спорта и туризма были разработаны и утверждены технические задания на проведение опытно-конструкторских работ по созданию опытных образцов снегоуплотнительных машин «БЕЛАРУС» МСУ-108, «БЕЛАРУС» МСУ-622 и «БЕЛАРУС» МСУ-2022.

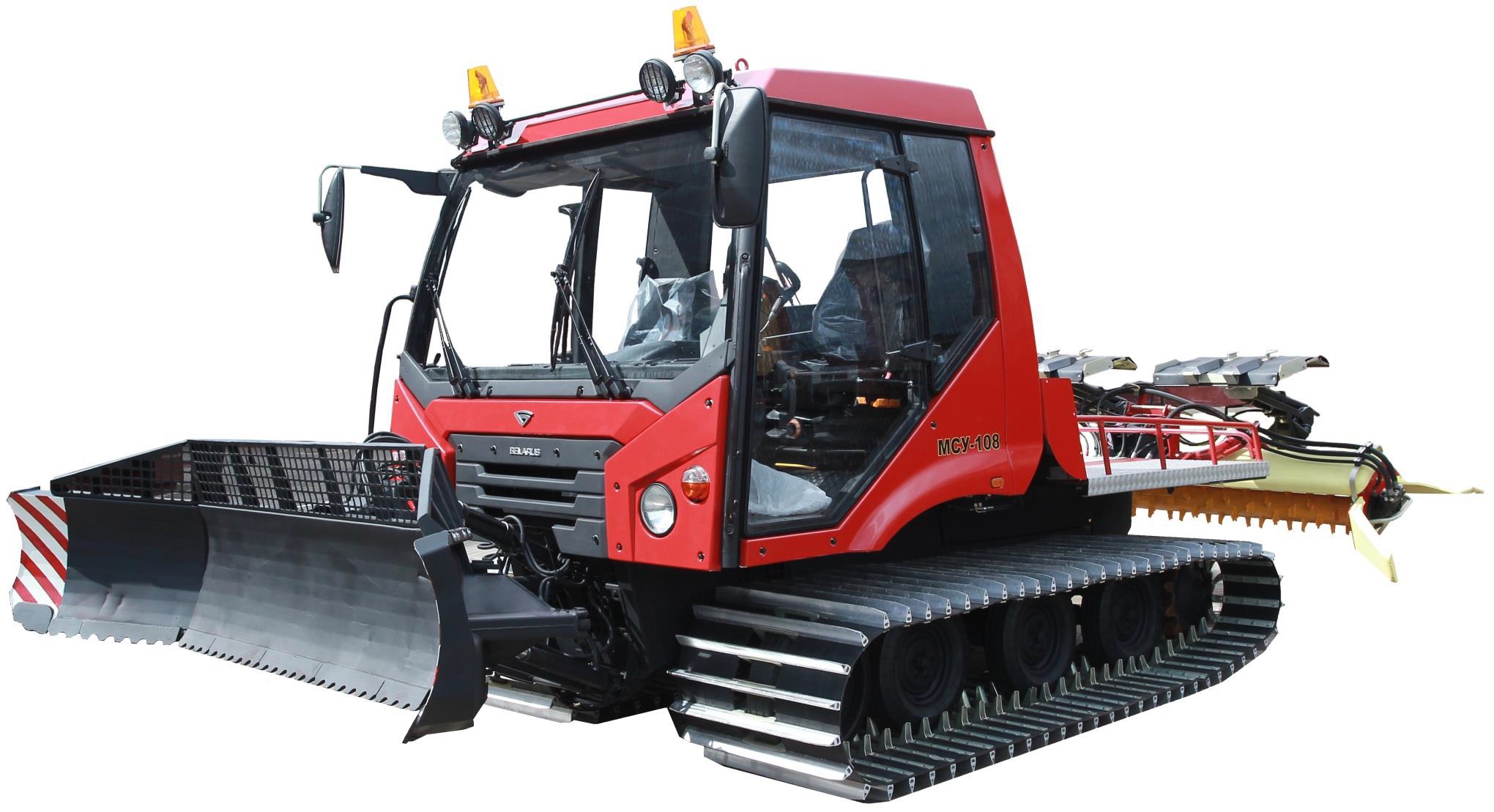

Машина снегоуплотнительная «БЕЛАРУС» МСУ-108

Машина снегоуплотнительная “БЕЛАРУС” МСУ-108 предназначена для подготовки лыжных трасс на спортивных объектах, в горнолыжных комплексах и зонах отдыха.

Технические характеристики машины снегоуплотнительной «БЕЛАРУС» МСУ-108



Наименование показателя

Значение

Масса эксплуатационная машины, кг 5200
Габаритные размеры машины, мм
– длина 8900
– ширина 3320
– высота 2800
Мощность двигателя, кВт (л.с.) 129 (176)
Скорость движения, км/ч 0…25
Дорожный просвет, мм 320
Минимальное удельное давление гусениц на грунт, кг/см2 0,05
Минимальный радиус поворота (режим R=В/2), м 1,5
Максимальный угол подъема, град 30
Емкость топливного бака, л 130
Ширина отвала, мм 3320
Ширина фрезы (по финишерам), мм 3200
Система нарезания лыжни двухполосная
Ширина гусеницы, мм

820



Аналоги машины снегоуплотнительной «БЕЛАРУС» МСУ-108



Сравнительные технические характеристики машины «БЕЛАРУС» МСУ-108 и её аналогов



БЕЛАРУС МСУ-108

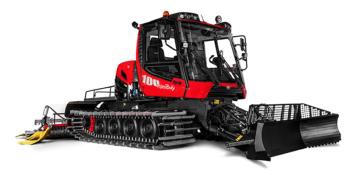

PISTEN BULLY 100

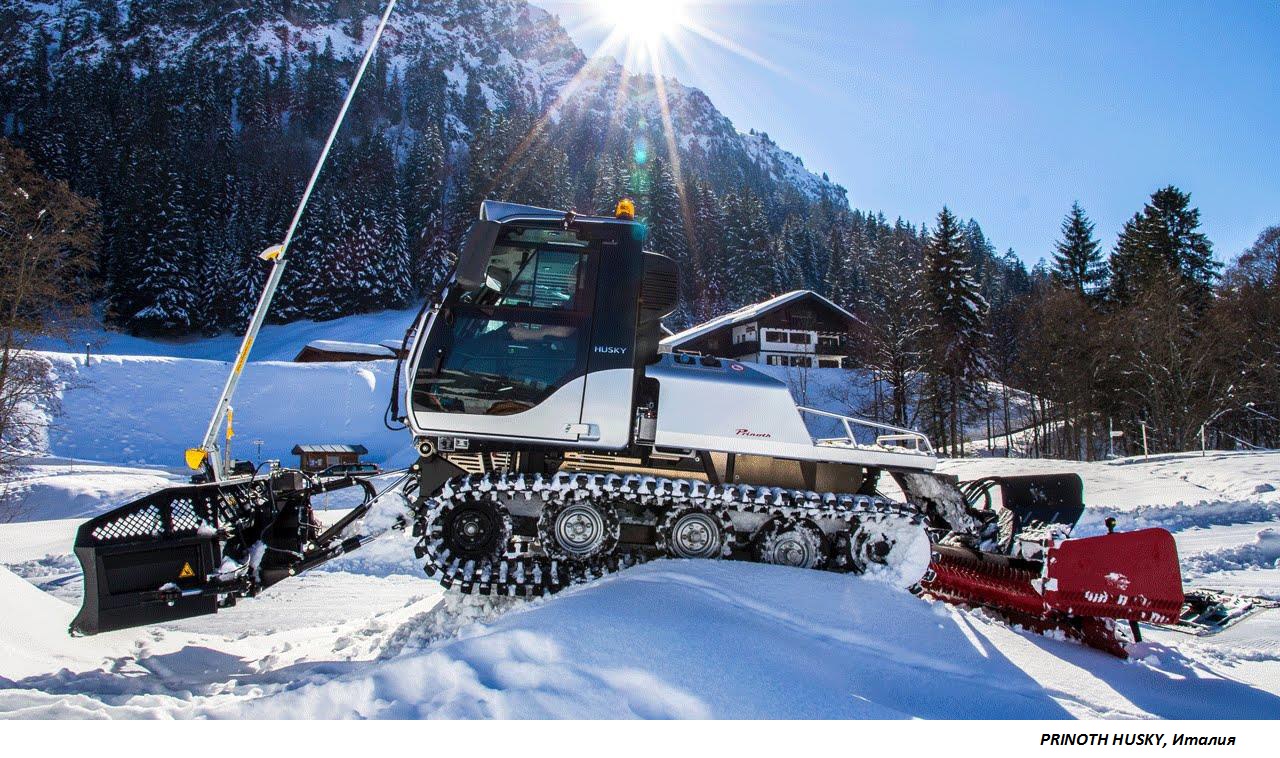

PRINOTH HUSKY

Масса эксплуатационная машины, кг 5200 5200 5800
Габаритные размеры машины, мм
– длина 8900 8893 8590
– ширина 3320 3320 4095
– высота 2800 2500 2770
Мощность двигателя, кВт (л.с.) 129 (176) 145 (197) 170(231)
Скорость движения, км/ч 0…25 0…25 0…25
Дорожный просвет, мм 320 320 330
Минимальное удельное давление гусениц на грунт, кг/см2 0,05 0,05 0,05
Максимальный угол подъема, град 30 30 30
Емкость топливного бака, л 130 130 150
Ширина отвала, мм 3320 3320 3250
Ширина фрезы (по финишерам), мм 3200 3200 4095
Система нарезания лыжни двухполосная двухполосная двухполосная
Ширина гусеницы, мм 820 800-1200 800-1500

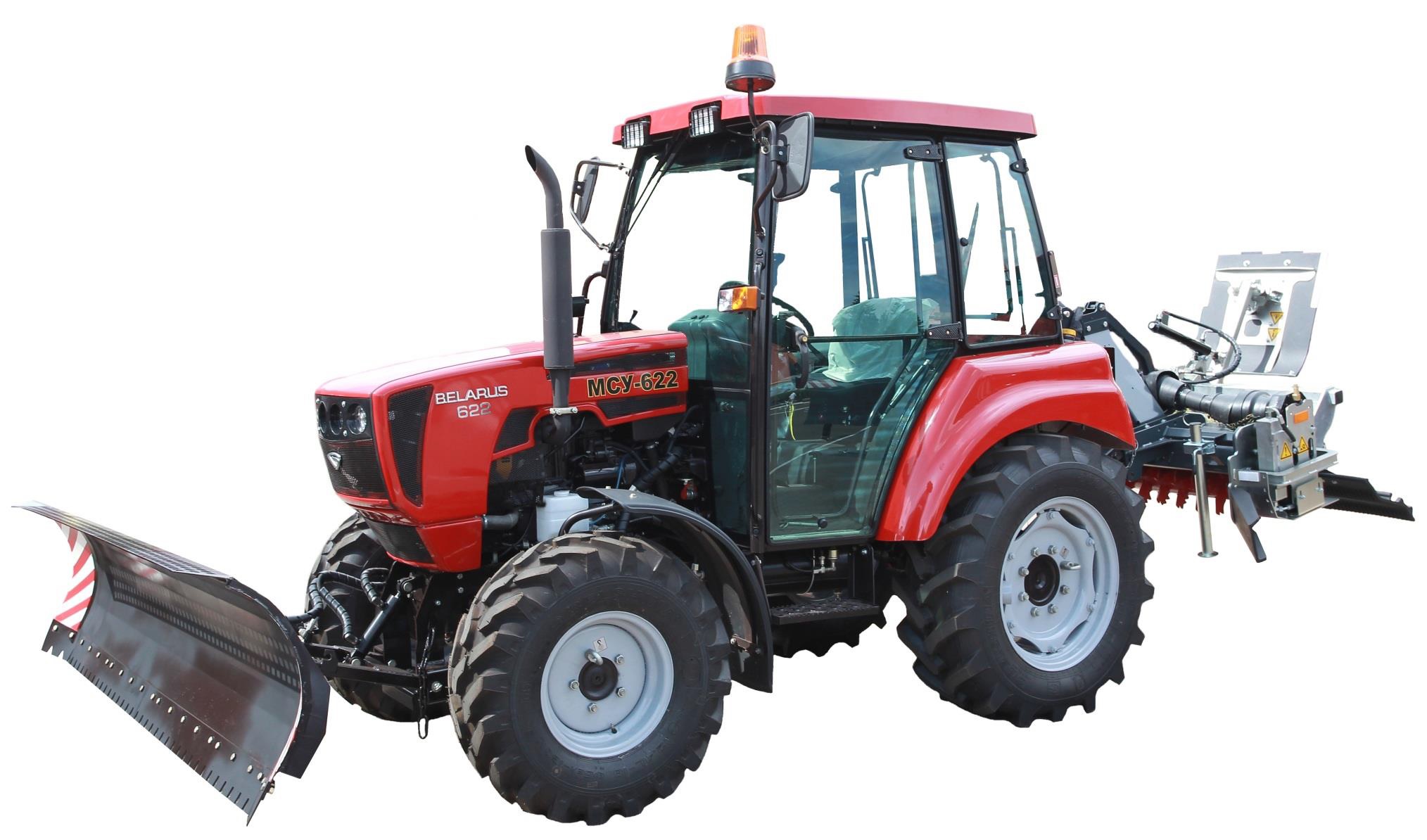

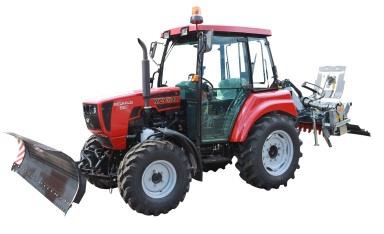

Машина снегоуплотнительная “БЕЛАРУС” МСУ-622

   Машина снегоуплотнительная “БЕЛАРУС” МСУ-622 предназначена для подготовки лыжных трасс на спортивных объектах, в горнолыжных комплексах и зонах отдыха.

Технические характеристики машины снегоуплотнительной «БЕЛАРУС» МСУ-622



Наименование показателя

Значение

Базовый трактор «БЕЛАРУС» 622
Масса эксплуатационная машины, кг 3120
Габаритные размеры машины, мм
– длина 6600
– ширина 2500
– высота 2380
Мощность двигателя, кВт (л.с.) 46 (62,5)
Скорость движения, км/ч 0…36,6
Дорожный просвет, мм 390
Минимальное удельное давление гусениц на грунт, кг/см2 1
Минимальный радиус поворота , м 3,9
Максимальный угол подъема, град 7
Емкость топливного бака, л 95
Ширина отвала, мм 2500
Ширина фрезы (по финишерам), мм 2160
Система нарезания лыжни однополосная



Аналоги машины снегоуплотнительной «БЕЛАРУС» МСУ-622



Сравнительные технические характеристики машины «БЕЛАРУС» МСУ-622 и её аналогов





БЕЛАРУС МСУ-622

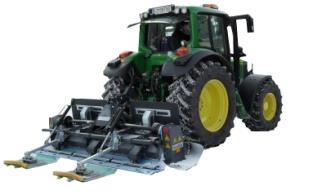

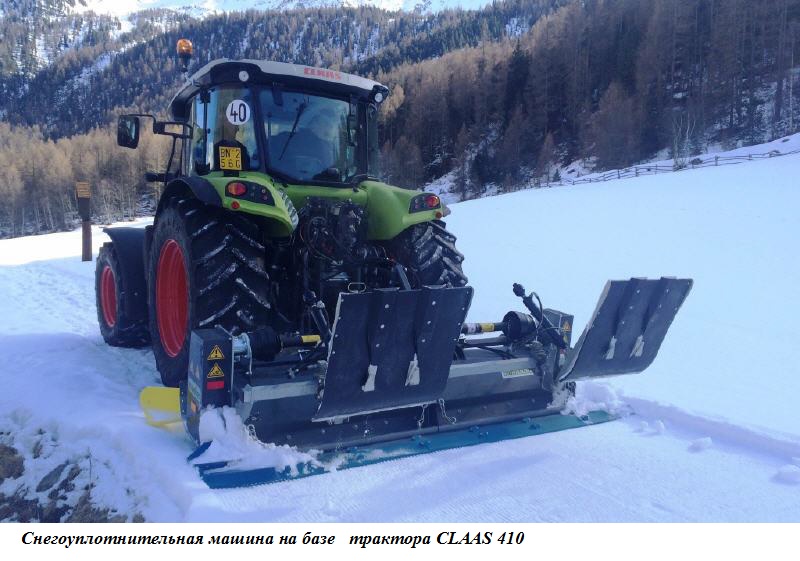

CLAAS ARION 410

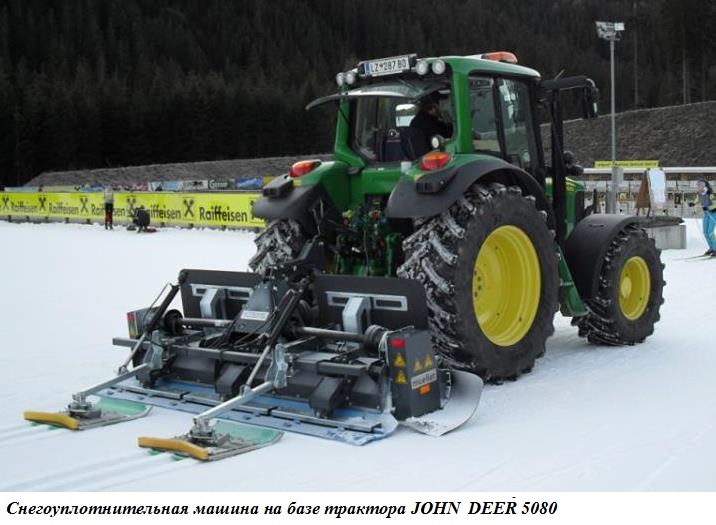

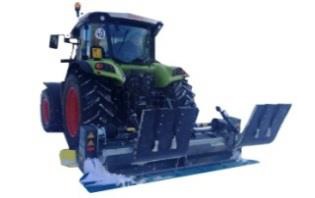

JOHN DEER 5080

Масса эксплуатационная машины, кг 3120 5000 6600
Габаритные размеры машины, мм
– длина 6600 7100 7500
– ширина 2500 2500 2500
– высота 2380 2610 2580
Мощность двигателя, кВт (л.с.) 46 (62.5) 70 (95) 60(80)
Скорость движения, км/ч 0…36.6 0…40 0…40
Дорожный просвет, мм 390 360 340
Минимальное удельное давление гусениц на грунт, кг/см2 1 1,6 2
Максимальный угол подъема, град 7 7 7
Емкость топливного бака, л 95 140 150
Ширина отвала, мм 2500 2500 2500
Ширина фрезы (по финишерам), мм 2160 2160 2160
Размер передних шин 12,4L-16 мод.
ФБел-160М
380/85 R24 13.6-R24
Размер задних шин 420/70 R24
мод. Бел-90
420/85 R38 16.9-R34

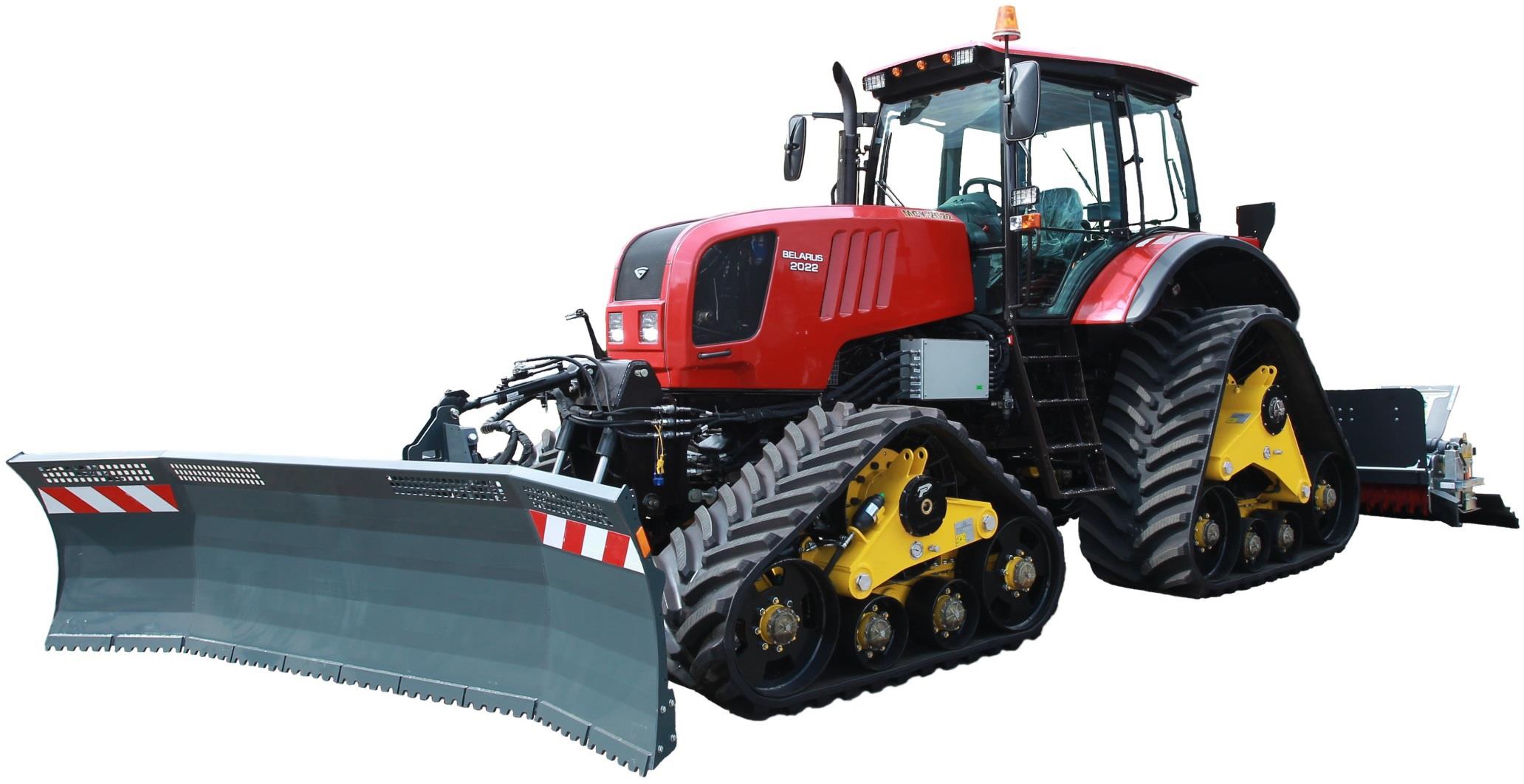

Машина снегоуплотнительная «БЕЛАРУС» МСУ-2022

   Машина снегоуплотнительная “БЕЛАРУС” МСУ-2022 предназначена для подготовки лыжных трасс на спортивных объектах, в горнолыжных комплексах и зонах отдыха.

Технические характеристики машины снегоуплотнительной «БЕЛАРУС» МСУ-2022



Наименование показателя

Значение

Базовый трактор «БЕЛАРУС-2022.3»
с гусеничными системами
Масса эксплуатационная машины, кг 14280
Габаритные размеры машины, мм
– длина 9415
– ширина 3820
– высота 3340
Мощность двигателя, кВт (л.с.) 156 (212)
Скорость движения, км/ч 0…26
Дорожный просвет, мм 560
Минимальное удельное давление гусениц на грунт, кг/см2 0,319
Минимальный радиус поворота , м 5,8
Максимальный угол подъема, град 7
Емкость топливного бака, л 305
Ширина отвала, мм 3630
Ширина фрезы (по финишерам), мм 3820
Система нарезания лыжни

двухполосная



Аналоги машины снегоуплотнительной «БЕЛАРУС» МСУ-2022

Сравнительные технические характеристики машины «БЕЛАРУС» МСУ-2022 и её аналогов

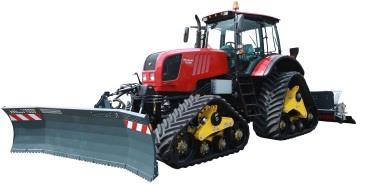

БЕЛАРУС МСУ-2022

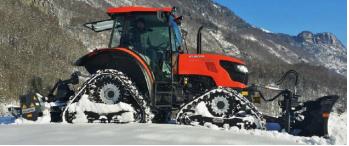

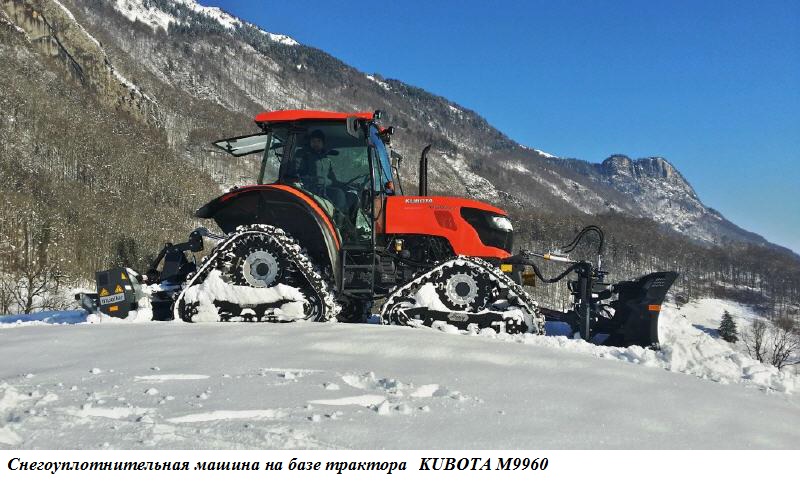

KUBOTA M7-171

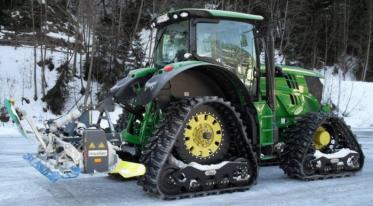

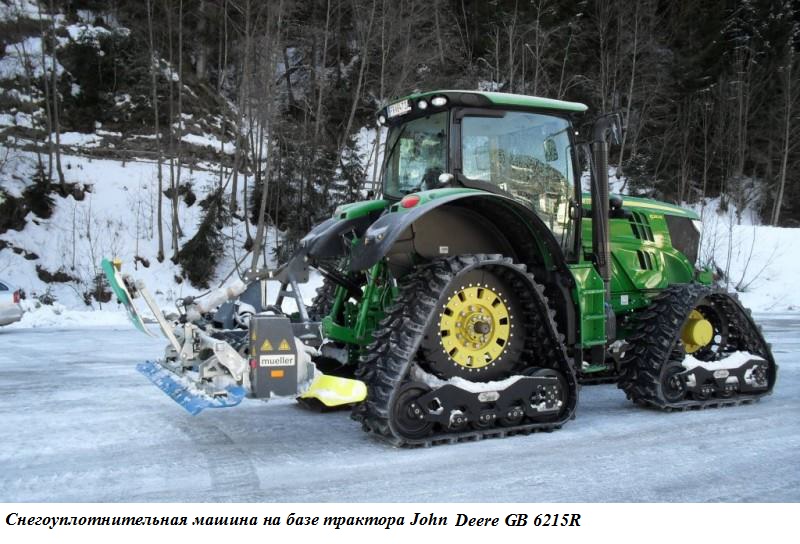

JOHN DEER 6215R

Масса эксплуатационная машины, кг 14280 11273 13425
Габаритные размеры машины, мм
– длина 9415 8905 9325
– ширина 3820 3820 3820
– высота 3340 3030 3250
Мощность двигателя, кВт (л.с.) 156 (212) 124 (168) 158 (215)
Скорость движения, км/ч 0…26 0…40 0…40
Дорожный просвет, мм 560 540 560
Минимальное удельное давление гусениц на грунт, кг/см2 0,319 0,341 0,274
Емкость топливного бака, л 305 330 395
Ширина отвала, мм 3630 3280 3280
Ширина фрезы (по финишерам), мм 3820 3820 3820

Исследования рынка льдозаливочных машин



    Современная льдозаливочная машина является специализированным агрегатом, который выполняет одновременно несколько операций: очищает поверхность льда от свежевыпавшего снега, срезает верхний, повреждённый слой льда, собирает образовавшуюся после срезания стружку в бункер и заливает новый слой льда.
    Результаты, проведённого патентно-информационного поиска, позволяют сделать вывод, что существующие льдозаливочные машины создаются на базе трактора, либо на базе малотоннажных автомобилей.
Основными производителями льдозаливочных машин на базе тракторов являются фирмы Zamboni (США) и Olympia (Канада). На базе автомобиля (УАЗ) льдозаливочные машины выпускаются в России фирмами ООО “Липецкий завод малых коммунальных машин” г. Липецк, ООО “ПО Автомедтехника” г. Пенза и ООО “Трансстройкомплект” г. Нижний Новгород.
    Так как в Республике Беларусь автомобиль типа “УАЗ” не производится, а ОАО “МТЗ” является одним из крупнейших в мире производителем тракторной техники, было принято решение о создании льдозаливочной машины “БЕЛАРУС” МЛ-428 на базе выпускаемого заводом трактора.
    Совместно с Министерством спорта и туризма было разработано и утверждено техническое задание на проведение опытно-конструкторской работы по созданию опытного образца льдозаливочной машины “БЕЛАРУС” МЛ-428.

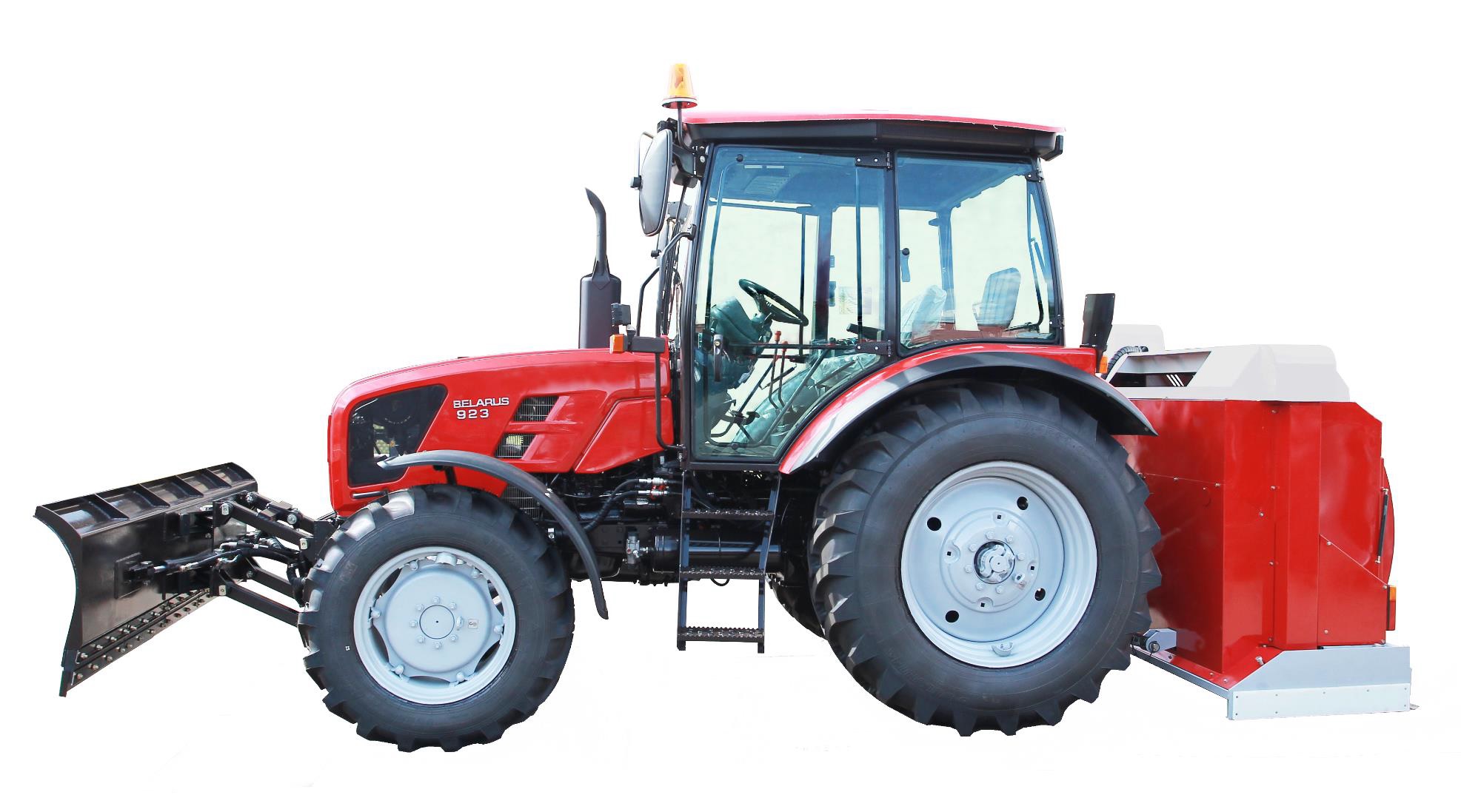

Машина льдозаливочная “БЕЛАРУС” МЛ-428

Машина льдозаливочная “БЕЛАРУС” МЛ-428 предназначена для обслуживания открытых и крытых ледовых площадок с естественным и искусственным ледовым покрытием.

Технические характеристики машины льдозаливочной “БЕЛАРУС” МЛ-428



Наименование показателя

Значение

Базовый трактор «БЕЛАРУС-923.3»
Масса эксплуатационная машины, кг 5500
Габаритные размеры машины, мм
– длина 6200
– ширина 2500
– высота 3050
Мощность двигателя, кВт (л.с.) 70 (95)
Скорость движения, км/ч 0…34,3
Дорожный просвет, мм 300
Минимальный радиус поворота, м 7,6
Габаритные размеры отвала, мм
– ширина 2500
– высота 720
Угол поворота отвала в обе стороны 30°
Габаритные размеры строгально-заливочного
агрегата, мм

– длина 1350
– ширина 2200
– высота 2000
Объем бункера-накопителя для снега, м3 1,4
Объем бака оросительной системы, дм3 420
Размеры ножа, мм 14х125х1950
Глубина строгания, мм 0-5



Аналоги машины льдозаливочной “БЕЛАРУС” МЛ-428





Сравнительные технические характеристики машины “БЕЛАРУС” МЛ-428 и её аналогов





МЛ-428
РБ

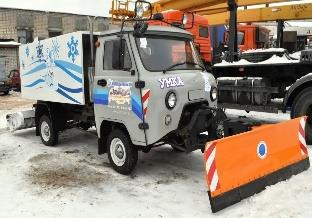

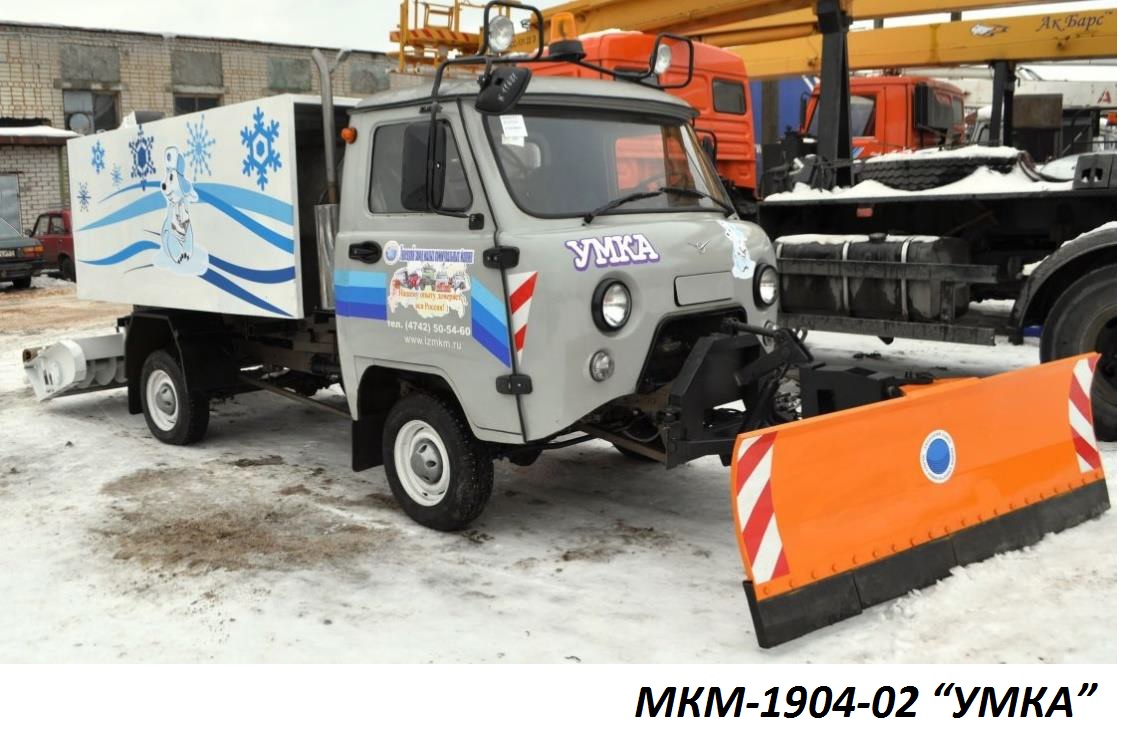

МКМ-1904-02 “УМКА”
РФ

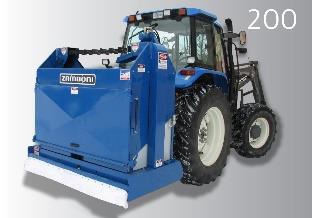

Zamboni 200
США

Масса эксплуатационная машины, кг 5500 3000 -
Габаритные размеры машины, мм
длина / ширина / высота 6200 / 2500 / 3050 5390 / 2200 / 2330 6200 / 2500 / 3050
Мощность двигателя, кВт (л.с.) 70 (95) 63(85) 70 (95)
Габаритные размеры отвала, мм
ширина / высота 2500 / 720 2200 / 650 2500 /720
Угол поворота отвала в обе стороны 30° 30° -
Габаритные размеры строгально-заливочного агрегата, мм
длина / ширина / высота 1350 / 2200 / 2000 1500 / 2200 / 2330 1220 / 2020 / 1880
Объем бункера-накопителя для снега, м3 1,4 3 1,42
Объем бака оросительной системы, дм3 420 800 420
Размеры ножа, мм 14х125х1950 14х125х2000 14х125х1950
Глубина строгания, мм 0-5 0-2 0-5
