ИНСТРУКЦИЯ по установке гильз ММЗ и ЗИЛ

ИНСТРУКЦИЯ по установке гильз ММЗ и ЗИЛ

Данные рекомендации относительно установки гильз цилиндров помогут обеспечить правильную замену и последующую надежную работу цилиндропоршневой группы.

В течение нескольких лет проводился сбор информации о надежности работы деталей, ЦПГ и причинах отказов, связанных с монтажом гильз цилиндров в блоке двигателя. В результате анализа этой информации установлено, что наиболее часто в двигателях ММЗ всех модификаций встречаются случаи обрывов буртов гильз при сборке двигателей или в начальной стадии их эксплуатации.

Основными причинами данных отказов является несоблюдение требований технической документации на сборку двигателя, а также несоответствующее техническое состояние двигателя (а именно блока цилиндров), при котором гильзы надлежащего качества не могут гарантировать работоспособность!

1. Подготовка блока

1.1 Тщательно очистить посадочные места в блоке перед установкой гильзы (поверхности должны быть чистыми, абсолютно гладкими и без коррозии). Требуемая степень очистки – когда на поверхностях не остаётся видимых следов загрязнений.


Из-за вероятности повреждения нельзя применять твёрдые инструменты (скребки, фрезы и т.п.) для очистки посадочных поверхностей.

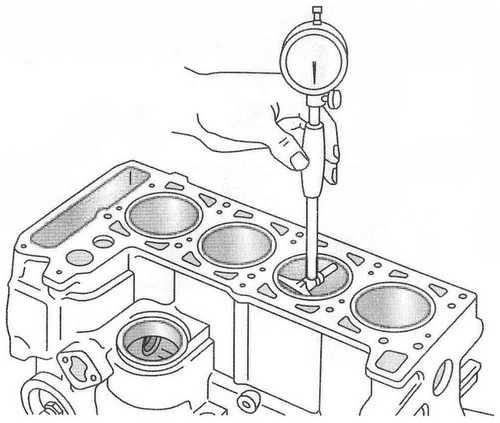

1.2 Нутромером измерить диаметры верхнего и нижнего посадочных мест гильзы в блоке.

    ММЗ:
  • верхний поясок - 126,0+0,086 мм
  • нижний поясок - 125,0+0,043 мм
    ЗИЛ:
  • верхний поясок - 125+0,063 мм
  • нижний поясок - 122+0,063 мм

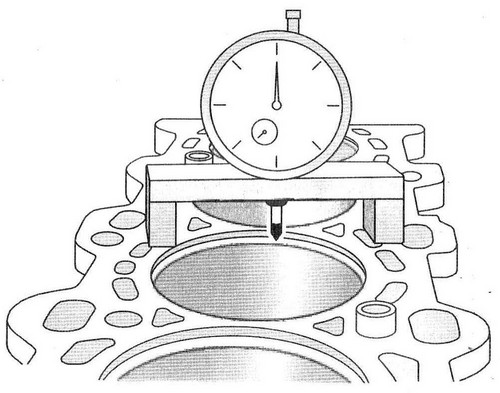

1.3 Индикатором измерить глубину проточки под гильзу.

  • ММЗ: 9,06 мм
  • ЗИЛ: 5,0+0,05 мм

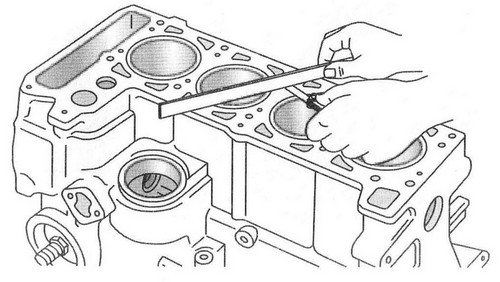

1.4 Измерение плоскостности поверхностей блока цилиндров и головки блока цилиндров.

ММЗ: В соответствии с технической документацией, новые блок и головка цилиндров должны иметь неплоскостность не более 0,05 и 0,08 мм соответственно. В процессе эксплуатации возможно коробление поверхностей указанных деталей. Допустимо без исправления общее коробление до 0,15 мм, если местное коробление на любом участке поверхности 100 х 100 мм не превышает 0,03 мм.

ЗИЛ: Головка не должна превышать 0,15 мм по всей длине и 0,03 мм по длине 50 мм.

2. Проверка с гильзой

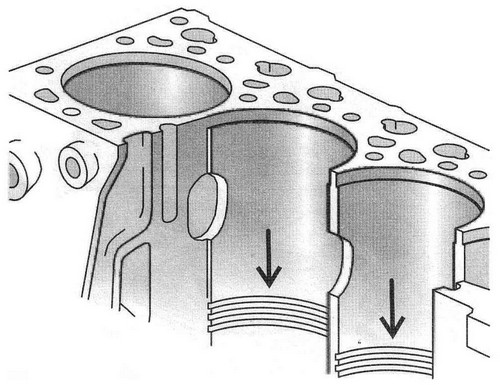

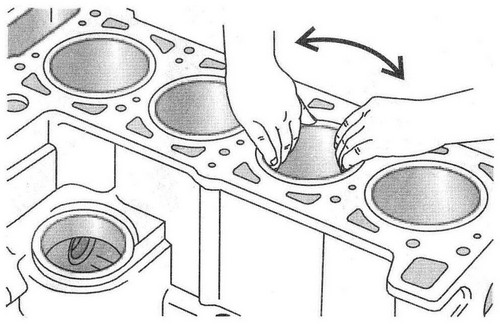

2.1 Гильзу необходимо предварительно установить в блок без резиновых уплотнительных колец. Гильза должна вставляться легко без заклинивания. Вставленная гильза должна поворачиваться от руки.


Качание гильзы в посадочном месте недопустимо.

2.2 Измерить величину выступания гильзы над поверхностью блока цилиндров (ММЗ – 0,05-0,11 мм, ЗИЛ – 0,027-0,100 мм), сборка двигателя с несоответствующим выступанием гильз недопустима.


При ненадлежащей величине выступания не будет обеспече- но обжатие прокладки и фиксации гильзы в блоке. Следстви- ем этого будет нарушение герметичности прокладки головки блока или разрушение гильзы (отрыв бурта).

3. Установка гильзы

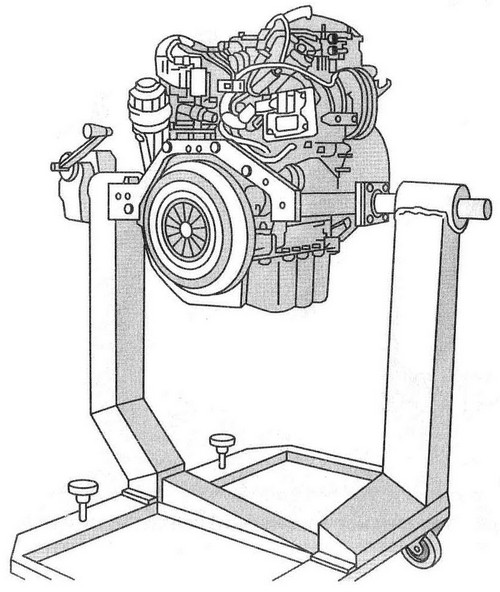

3.1 Установить блок на стенд для сборки двигателя.

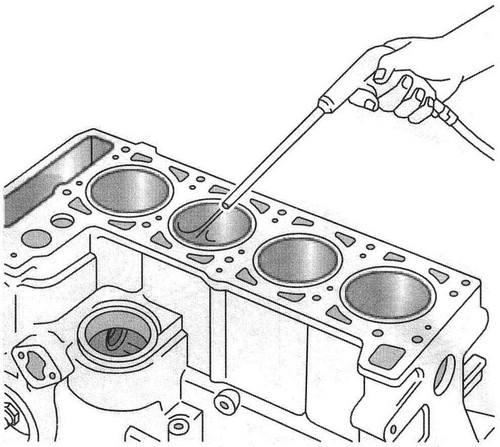

3.2 Продуть все поверхности сжатым воздухом.

3.3 Заходная фаска на нижнем посадочном поясе в блоке должна быть чистой, гладкой, без забоин. Перед установкой гильз заходные фаски гильз и блока необходимо смазать.


Недопустимо смазывать герметиком или консистентной смазкой опорную поверхность для бурта гильзы в блоке.

3.4 Установить уплотнительные кольца на гильзу, либо в канавки блока и/или гильзы. Установку уплотнительных колец производить в соответствии с руководством по ремонту двигателя.


Недопустимо смазывать герметиком или консистентной смазкой канавки для уплотнительных колец в блоке и на гильзе.

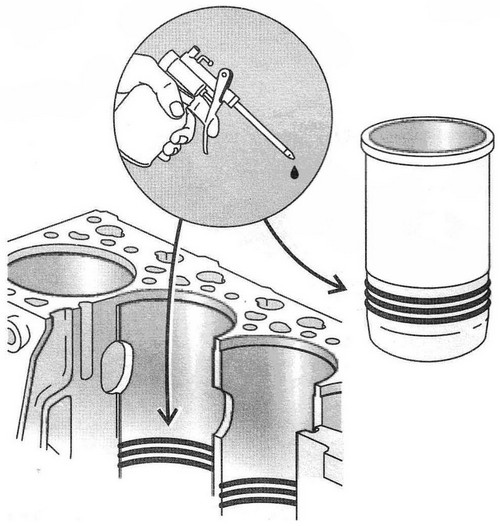

3.5 Смазать уплотнительные кольца моторным маслом.

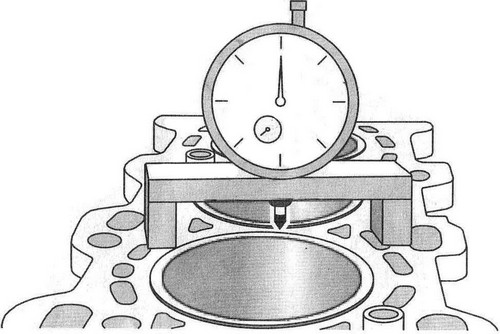

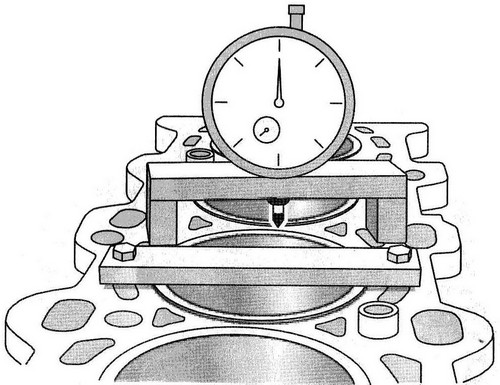

3.6 Ещё раз измерить выступание гильзы над поверхностью блока после установки гильзы прижав её соответствующим приспособлением.

  • ММЗ:0,05-0,11 мм
  • ЗИЛ:0,027-0,100 мм

4. Затяжка болтов

Затяжку болтов крепления головки производить предписанным моментом (см. руководство по ремонту двигателя). 4.1 ММЗ Затяжка болтов производится равномерно динамометрическим ключом в 3 этапа, чтобы исключить возможные перекосы головок.
  • 1 этап: 40-50 Нм
  • 2 этап: 120-150 Нм
  • 3 этап: 190-210 Нм

При усилии затяжки более 210 Нм происходит деформация гильзы в районе бурта.

Последовательность затяжки болтов крепления головок блока цилиндров Д-260

Последовательность затяжки болтов крепления головок блока цилиндров Д-240, Д-245

Последовательность затяжки болтов крепления головок блока цилиндров Д-65
