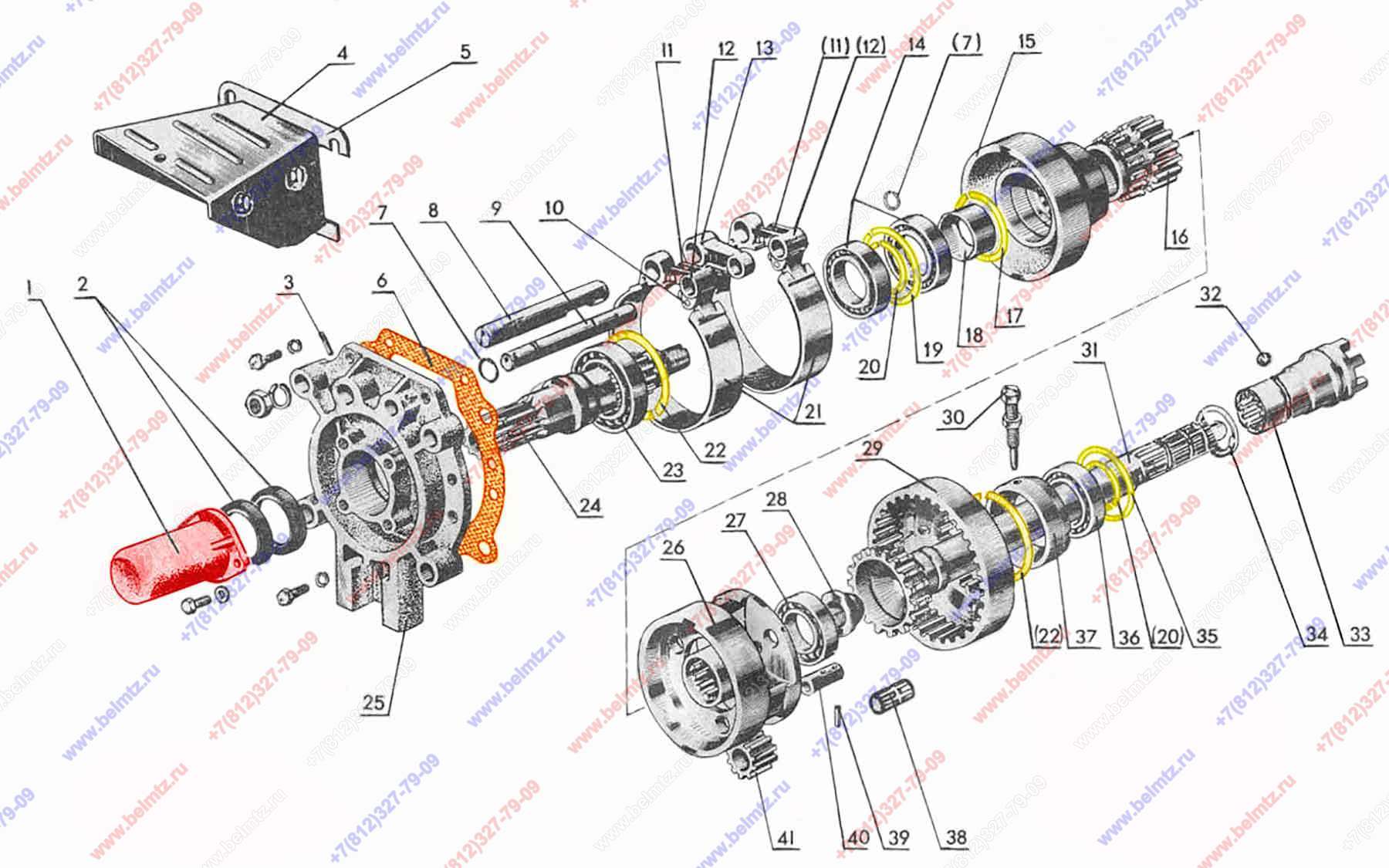

  • Группа 42. Отбор мощности. Подгруппа 4202. Вал отбора мощности задний 70-4202020. МТЗ-82

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-4202040 Стакан с подшипником
50-4202040
1
4
(35-37)
0
70-4202030-А Шестерня коронная
70-4202030-А
1
(20, 33-34, 70-4202035-Б, 50-4202040)
0
70-4202060 Водило
70-4202060
1
1
(26, 38-41)
1
50-4202065-А Колпак
50-4202065-А
1
2
Манжета армированная 45х65 (2.2-45х65-1)
2,2-45х65-1
2
27
3
Штифт ШЦК 6x30
ШЦК 6x30
2
4
80-4202092 Крышка
80-4202092
1
5
80-4202091 Кожух
80-4202091
1
6
50-4202092-А Прокладка ВОМ
50-4202092-А
1
20
7
54.38.619 Кольцо стопорное
54.38.619
2
8
70-4202072-Б Ось (идут без отверстия под штифт, сверлится после запрессовки по месту)
70-4202072-Б
1
9
70-4202076-Б Ось
70-4202076-Б
1
10
Штифт 8х36 ГОСТ 3128-70
8х36.ГОСТ 3128-70
2
11
50-4202078 Палец
50-4202078
2
5
12
50-4202074 Рычаг
50-4202074
2
13
50-4202058 Кронштейн
50-4202058
1
5
14
Подшипник 209 (6209) радиальный шариковый 45*85*19мм 0,404кг
209
2
8
15
70-4202033 Барабан
70-4202033
1
16
70-4202032 Шестерня солнечная
70-4202032
1
2
17
Кольцо ГОСТ 13940-86 2С68
2С68 ГОСТ 13940-86
1
18
70-4202077 Втулка
70-4202077
1
19
Кольцо ГОСТ 13941-86 С85 внутреннее
С85 ГОСТ 13941-86
1
20
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
2
7
21
70-4202100 Лента (44 мм) на более старых тракторах по 2шт.(две одинаковые)
70-4202100
2
3
22
Кольцо ГОСТ 13941-86 2С110
2С110 ГОСТ 13941-86
2
8
23
Подшипник 60310(6310 Z) радиальн.шариковый закрытый с одной стороны метал.шайбой 50*110*27мм 1.075кг
60310
1
5
24
70-4202018 Вал ВОМ 8 шлиц. целиковый (старого образца)
70-4202018
1
1
25
70-4202042 Крышка задняя
70-4202042
1
26
70-4202065 Водило (см. 70-4202060)
70-4202065
1
27
Подшипник 208 (6208) радиальный шариковый 40x80x18мм 0,349кг
208
1
9
28
70-4202083-А Гайка
70-4202083-А
1
14
29
70-4202043 Шестерня коронная
70-4202043
1
1
30
50-4202068 Винт установочный
50-4202068
1
1
31
70-4202044-А Вал
70-4202044-А
1
32
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
1
33
50-4202046-Б Муфта переключения (см.50-4202045)
50-4202046-Б
1
34
А61.03.002 Кольцо
А61.03.002
1
2
35
Кольцо ГОСТ 13941-86 2С90
2С90 ГОСТ 13941-86
1
16
36
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
1
5
37
50-4202066-А Стакан без подшипника (см. 50-4202040)
50-4202066-А
1
38
Подшипник 3КК20х26х34Е радиальный роликовый с игольчатыми роликами, двухрядный 0,023кг
3КК20х26х34Е
3
10
39
70-4202431 Штифт пружинный 4х30.65Г
70-4202431
3
7
40
70-4202026 Ось сателлита
70-4202026
3
41
70-4202024 Сателлит
70-4202024
3
