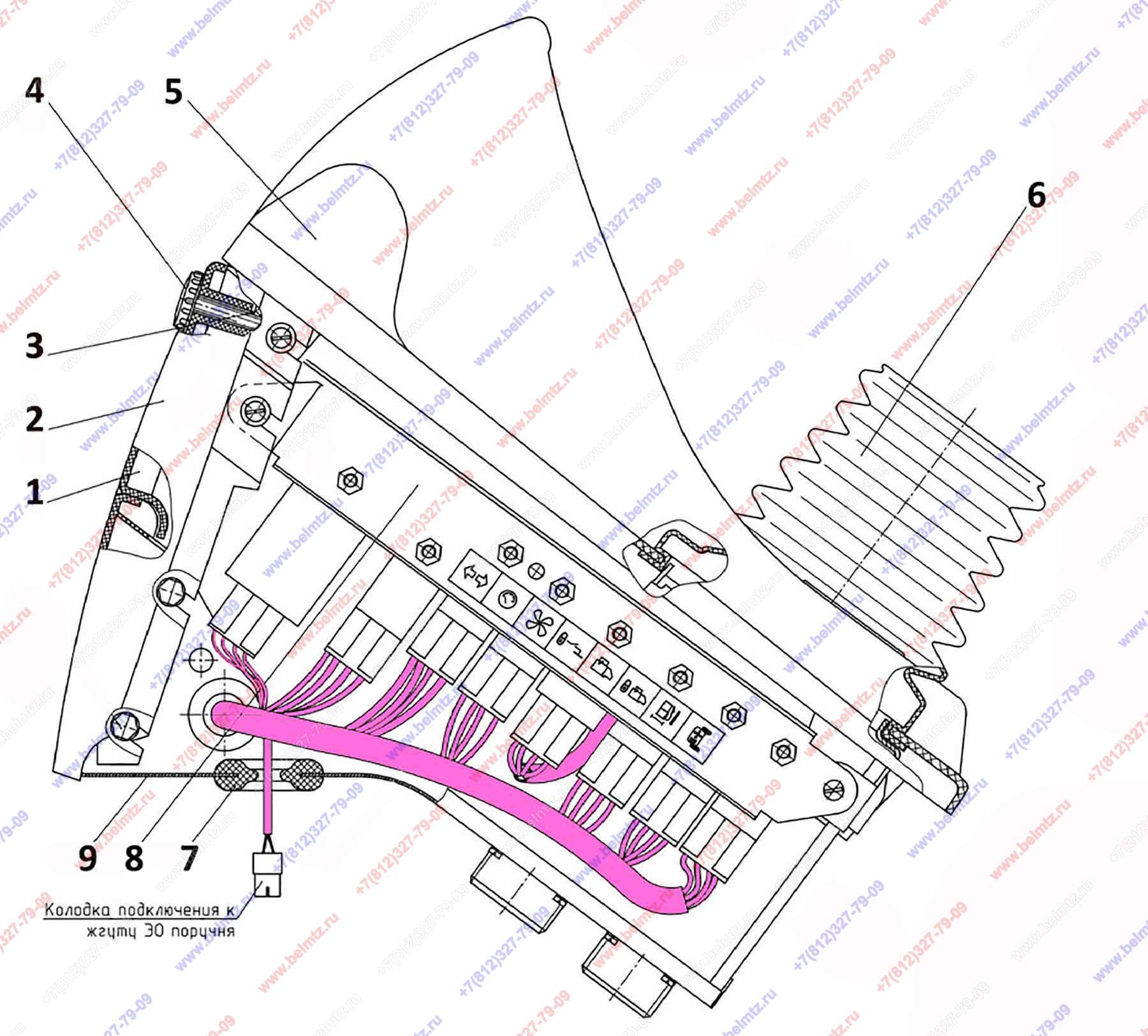

  • Группа 38. Приборы. Подгруппа 3805. Щиток 82.3-3805010. Рис.2

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
82.3-3805010 Щиток приборов
82.3-3805010
1
1
826-3805061-Б Крышка литьевая
826-3805061-Б
1
2
826-3805041-Б Стенка литьевая
826-3805041-Б
1
3
Кольцо 005,7х2,50 (006-010-25-1-4)
006-010-25-1-4
2
2
4
826-3805065 Винт
826-3805065
2
5
926.6-3805020 Панель
926.6-3805020
1
6
80-3805012-Б Уплотнитель
80-3805012-Б
1
1
7
80-3723049 Втулка
80-3723049
1
8
80-3805070 Панель
80-3805070
1
9
80-3805050-Б1-03 Основание
80-3805050-Б1-03
1
