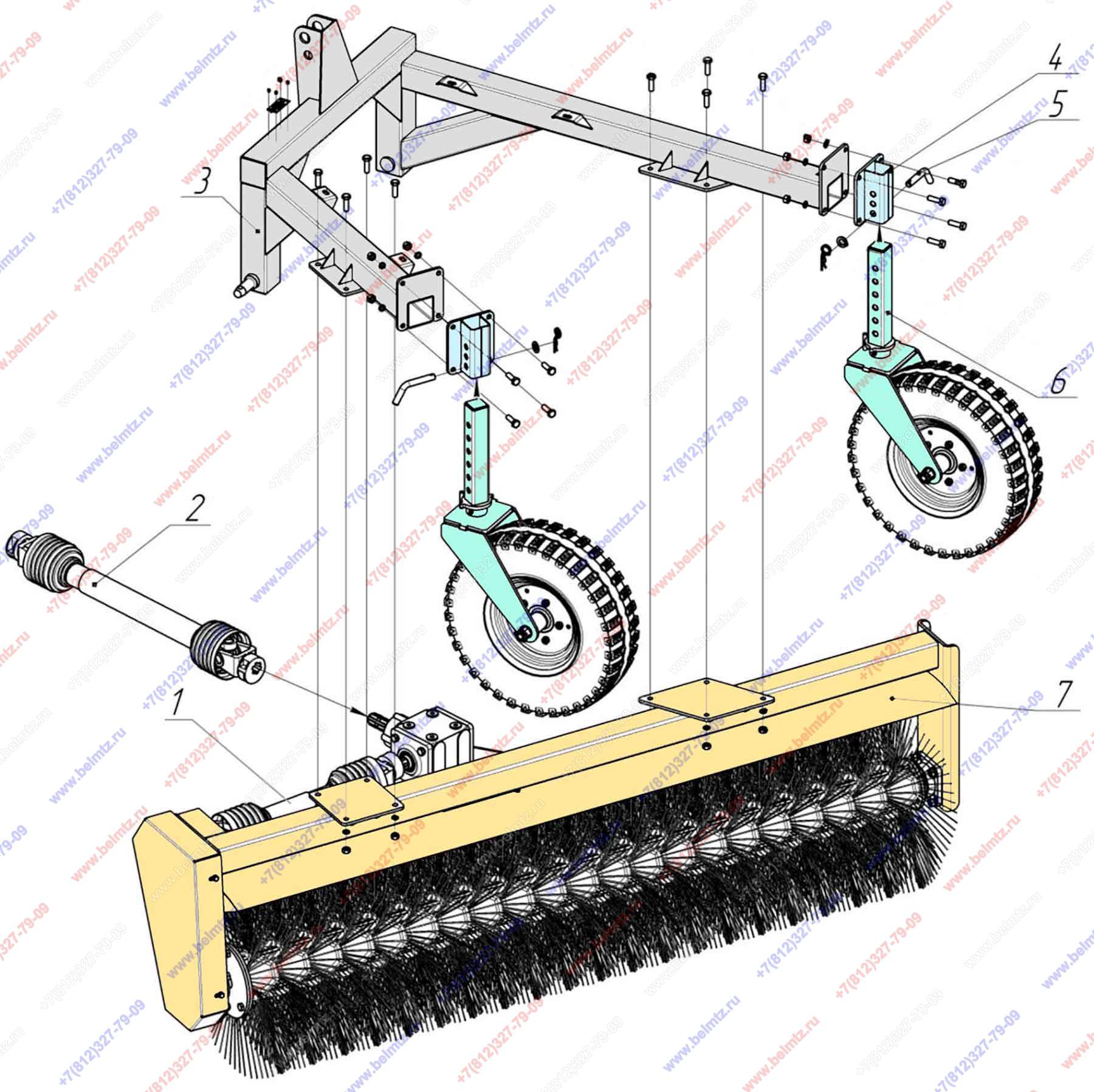

  • Щетка механическая БЗ-22.00.000. Рис.1.1 Состав щетки БЗ-22.00.000 (без полива под ЗНУ-2)

Используется в Каталогах

Щетка БЗ-22.00.000

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
БЗ-22.00.000 Щетка механическая без поливочного бака БОЛЬШАЯ ЗЕМЛЯ
БЗ-22.00.000
1
1
Вал карданный Т2 202B 038 S01B 6шл/шпонка L-593...753
Т2 202B 038 S01B
1
2
Вал карданный Т10 Е02.061.092.115.113 6шл/8шл. L-...
Т10 Е02.061.092.115.113
1
2
Вал карданный Т2 202B 067 202F 6шл/8шл. L-870...1190
Т2 202B 067 202F
1
2
Крестовина на кардан Т2 202B 038 S01B и Т2 202B 067 202F D-23,8мм H-61,3мм
К31.001-00
1
3
БЗ-22.01.000 Рама
БЗ-22.01.000
1
4
БЗ-22.00.020 Втулка опоры
БЗ-22.00.020
2
5
БЗ-13.00.003 Палец
БЗ-13.00.003
2
6
БЗ-13.03.000 Колесо опорное
БЗ-13.03.000
2
7
БЗ-22.02.000 Корпус в сборе
БЗ-22.02.000
1
