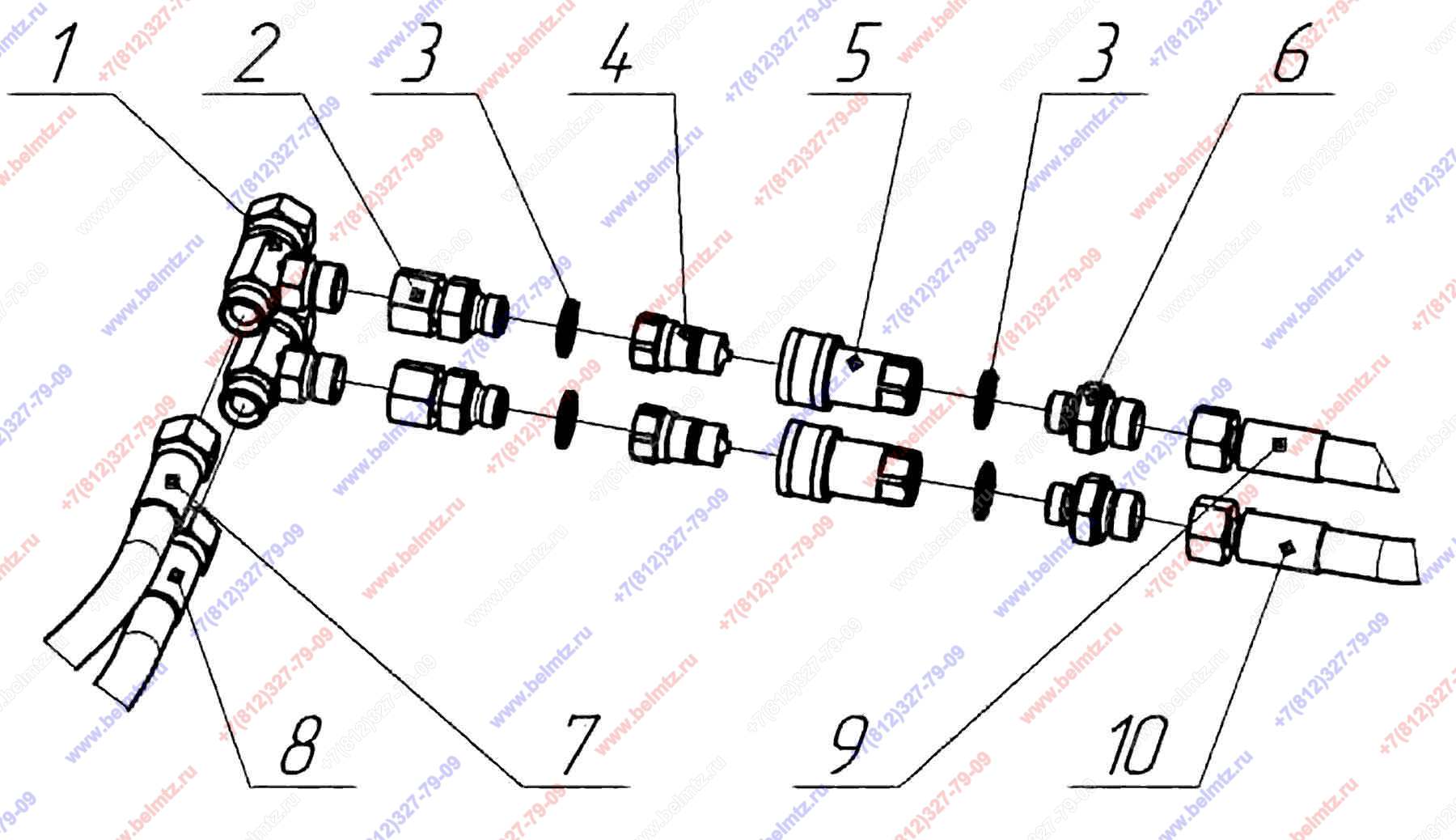

  • Универсал basic. Рис.5.9 МОНТАЖНЫХ ЧАСТЕЙ И ГИДРАВЛИЧЕСКОГО ОБОРУДОВАНИЯ ДЛЯ ПОДКЛЮЧЕНИЯ

Используется в Каталогах

Универсал 800R без БРС
Универсал 800S без БРС
Универсал 800R с БРС
Универсал basic

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
БЗ-01.01.100 Тройник сварной (В РЕМКОСПЛЕКТЕ к РАСПРЕДЕЛИТЕЛЮ Hanjiu и Badestnost)
БЗ-01.01.100
2
1
1
БЗ-01.01.410 Тройник М20х1,5(60) Ш/Г/Ш
БЗ-01.01.410
2
2
BSP(24) OR/DK Адаптер 3/8" Ш/М20х1,5Г (В РЕМКОМПЛЕКТЕ к РАСПРЕДЕЛИТЕЛЮ Hanjiu и Badestnost)
BSP(24) OR/DK 3/8" Ш/М20х1,5Г
2
1
3
Кольцо металлорезиновое 3/8
3/8
2
4
БРС ISO A 3/8 BSP ниппель с заглушкой
БРС ISO A 3/8 BSP ниппель
2
5
БРС ISO A 3/8 BSP розетка
БРС ISO A 3/8 BSP розетка
2
6
БЗ-01.01.027 Адаптер G3/8-М20х1,5 (В РЕМКОМПЛЕКТЕ к РАСПРЕДЕЛИТЕЛЮ Hanjiu и Badestnost)
БЗ-01.01.027
2
1
7
РВД Г24 М20х1.5 L-1200мм Г-образный
РВД Г24 L-1200мм Г-обр
1
9
8
РВД Г24 М20х1.5 L-1605мм Н.036.83.120
РВД Г24 L-1605
1
9
РВД Г24 М20х1.5 L-2200мм Г-образный
РВД Г24 L-2200мм Г-обр
1
10
РВД Г24 М20х1.5 L-2700мм
РВД Г24 L-2700мм
1
