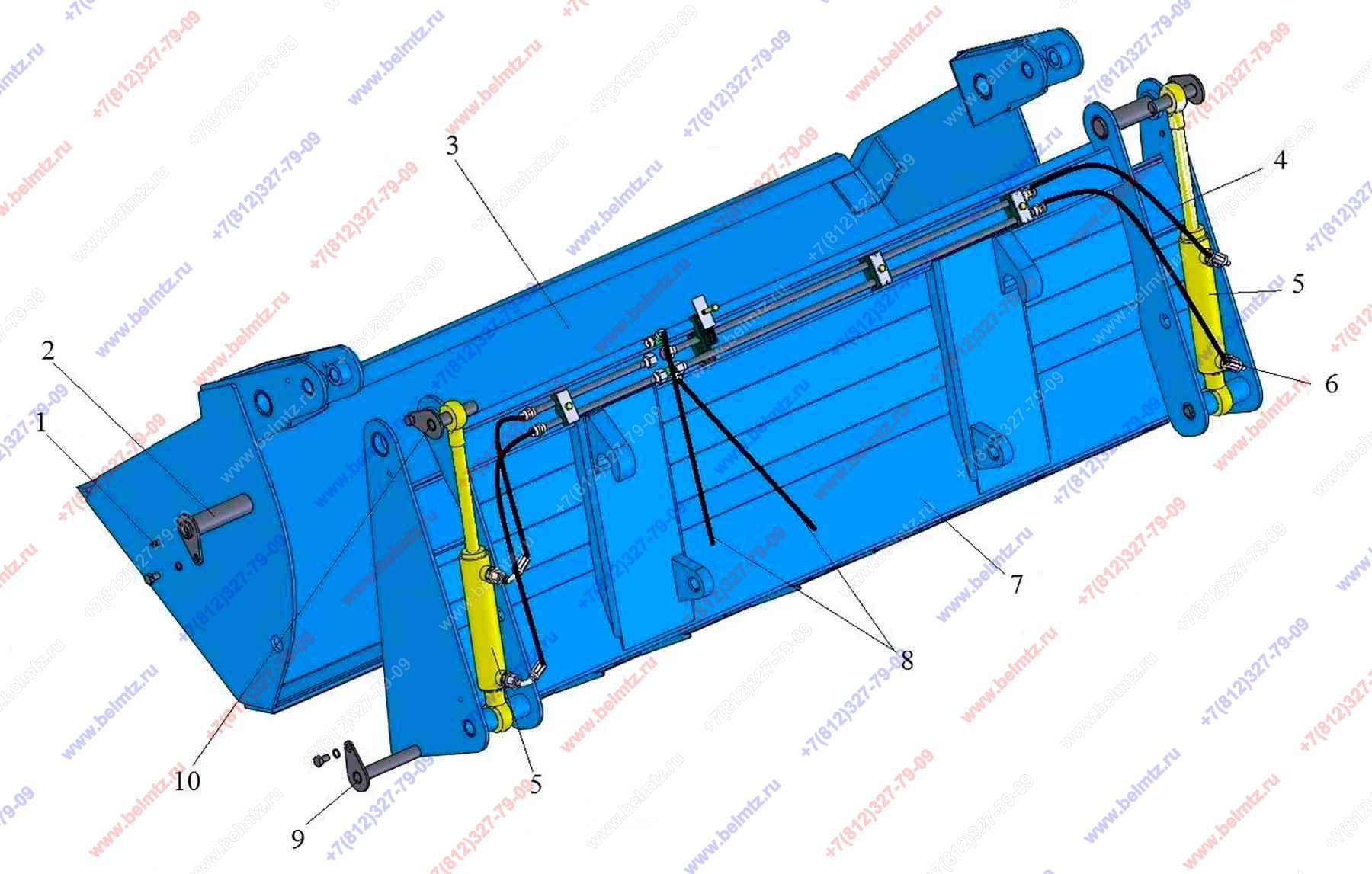

  • КУН 2000.21.000. Рис.1.13 Общий вид ковша челюстного

Используется в Каталогах

Погрузчик КУН (TURS) - 1000 Универсал

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Пресс-масленка 1.2 Ц6.хр ГОСТ 19853-74
1.2 Ц6.хр ГОСТ 19853-74
2
2
КЧ 06.000 Ось
КЧ 06.000
2
1
3
КЧ 02.000 Захват
КЧ 02.000
1
4
РВД Г24 М20х1.5 L-600мм Г-образный
РВД Г24 L-600мм Г-обра
2
4
5
ГЦ 50.25.200.000 (435) ГЦ челюстного ковша
ГЦ50.25.200.000 (435)
2
6
РВД Г24 М20х1.5 L-800мм Г-образный
РВД Г24 L-800мм Г-обра
2
6
7
КУН 2000.21.010 Отвал
КУН 2000.21.010
1
8
РВД Г24 М20х1.5 L-385мм Г-образный
РВД 10.01.010.01
2
9
КЧ 07.000-01 Ось
КЧ 07.000-01
2
2
10
КЧ 07.000 Ось
КЧ 07.000
2
2
