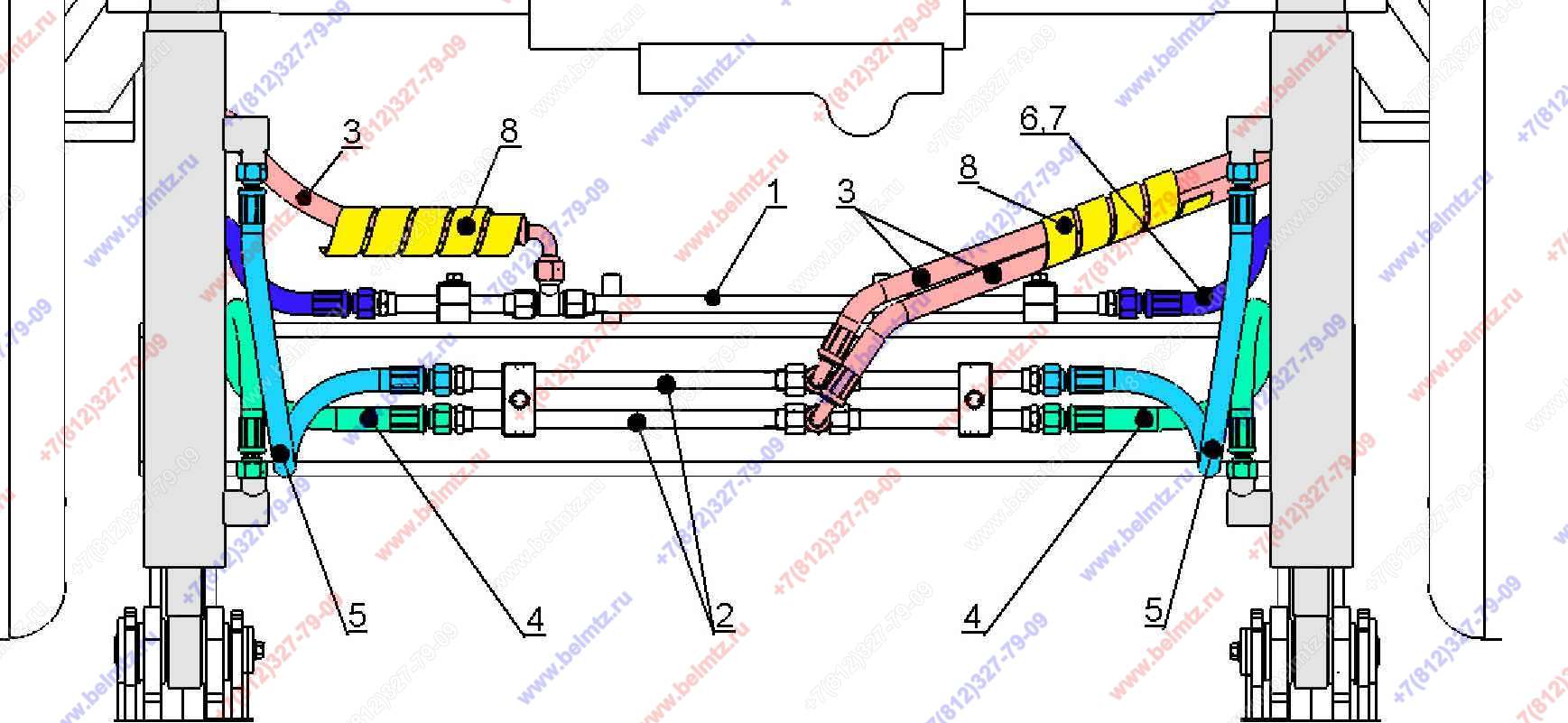

  • КУН(TURS)-1000У-0. Рис.1.5а Подсоединение ГЦ

Используется в Каталогах

Погрузчик КУН (TURS) - 1000 Универсал

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
КУН 2000.01.080-01 Трубопровод
КУН 2000.01.080-01
2
2
КУН 2000.01.070 Трубопровод
КУН 2000.01.070
2
3
РВД Г24 М20х1.5 L-3400мм Г-образный
РВД Г24 L-3400мм
4
4
РВД Г24 М20х1.5 L-400мм Н.036.83.020
РВД-г.24L-400мм
2
7
5
РВД Г24 М20х1.5 L-500мм
РВД Г24 L-500мм
2
6
РВД Г24 М20х1.5 L-1205мм Н.036.83.100
РВДг.24-1205
2
6
7
РВД Г24 М20х1.5 L-1805мм
РВД Г24 L-1805мм
2
9
8
Пластиковая спиральная защита L-0,5 м
пластик
2
