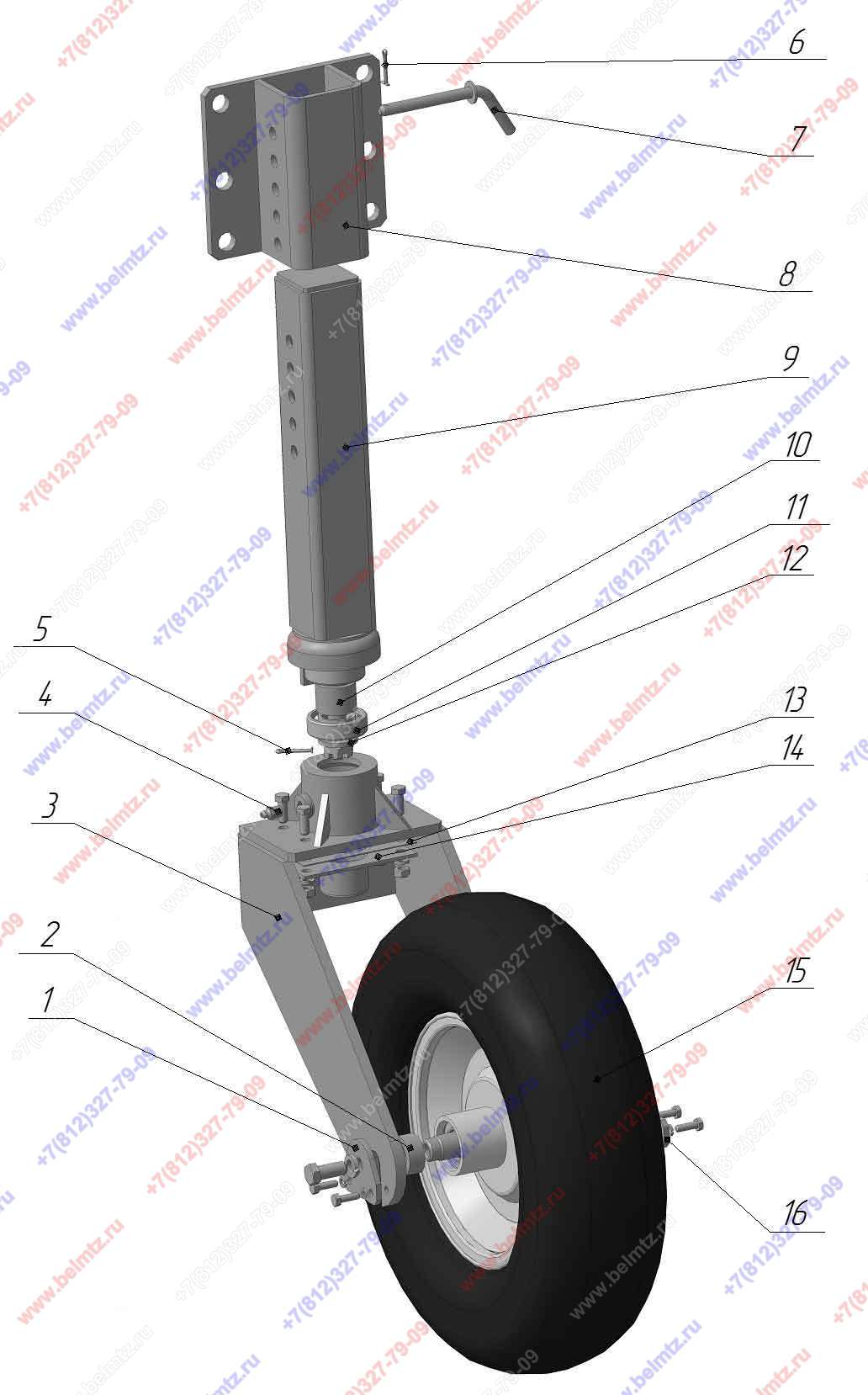

  • ЩТ-15 Рис.4 Каток опорный ЩТ15-07.00.000

Используется в Каталогах

Щетка ЩТ-15

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
ЩТ15-07.00.000 Каток опорный
ЩТ15-07.00.000
1
1
ЩТ15-07.00.001 Шайба
ЩТ15-07.00.001
1
2
ЩТ15-07.00.004 Втулка
ЩТ15-07.00.004
2
3
ЩТ15-07.03.000 Вилка
ЩТ15-07.03.000
1
4
Пресс-масленка 1.3.Ц9.хр ГОСТ 19853-74
1.3.Ц9.хр ГОСТ 19853-74
1
5
Шплинт 4,0х32 ГОСТ 397-79
4,0х32 ГОСТ 397-79
1
6
Шплинт 3,2х32 ГОСТ 397-79
3,2х32 ГОСТ 397-79
1
588
7
ЩТ15-07.06.000 Стопор
ЩТ15-07.06.000
1
8
ЩТ15-07.05.000 Направляющая
ЩТ15-07.05.000
1
9
ЩТ15-07.01.000 Стойка
ЩТ15-07.01.000
1
10
ЩТ15-07.00.004-01 Втулка
ЩТ15-07.00.004-01
1
11
Подшипник 205
205
2
6
12
ЩТ15-07.00.002 Шайба
ЩТ15-07.00.002
1
13
ЩТ15-07.00.003 Прокладка
ЩТ15-07.00.003
1
14
ЩТ15-07.02.000 Крышка
ЩТ15-07.02.000
1
15
ЩТ15-07.04.000 Колесо
ЩТ15-07.04.000
1
16
ЩТ15-07.00.005 Планка
ЩТ15-07.00.005
1
