Щетка ЩТ-15

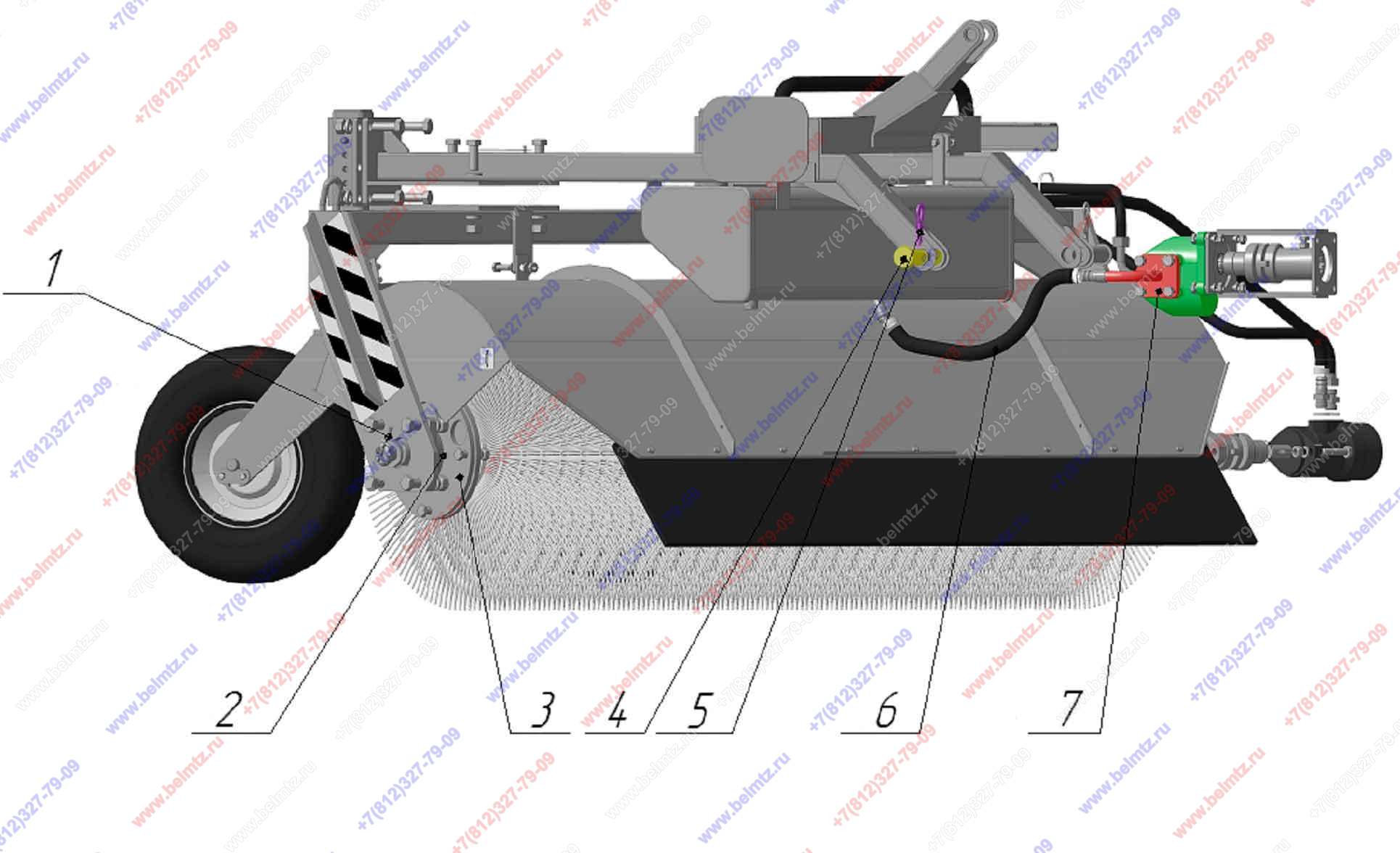

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
1
2
Подшипник в корпусе USFE 208N
USFE208N
2
3
ЩТ15-10.00.000 Ось
ЩТ15-10.00.000
1
4
ЩТ15-00.00.004 Палец
ЩТ15-00.00.004
2
5
А61.07.001 Шплинт пружинный
А61.07.001
2
6
Рукав ф18х27 мм(16 атм) ГОСТ 10362-76 (L-680 мм)
ф18х27 мм (L-680 мм)
1
7,4
7
ЩТ15-11.00.000-01 Труба
ЩТ15-11.00.000-01
1
