Используется в Каталогах

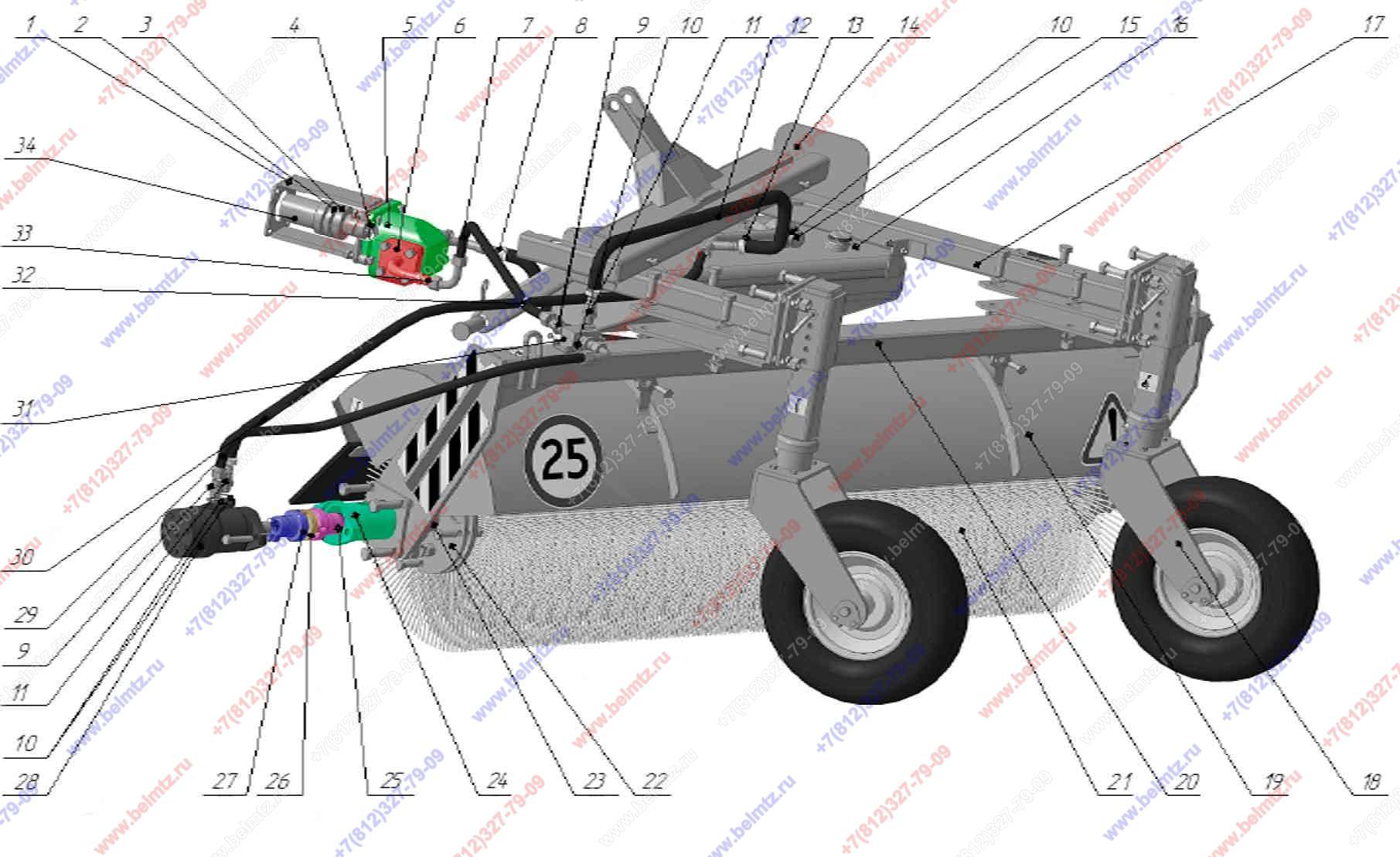

Щетка ЩТ-15

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
ЩТ15-01.00.000 Кронштейн крепления насоса на ВОМ
ЩТ15-01.00.000
1
2
ЩТ15-00.00.003 Муфта сцепления
ЩТ15-00.00.003
1
3
ЩТ15-00.00.002 Полумуфта гидронасоса
ЩТ15-00.00.002
1
4
Кольцо ГОСТ 13940-86 С25 наружное
С25 ГОСТ 13940-86
1
5
НШ-50 ДК-3Л Насос шестеренный левый
НШ-50ДК-3Л
1
5
НШ-50 М-3Л Насос шестеренный левый
НШ-50М-3Л
1
1
5
НШ-50 УЖ-3Л Насос шестеренный левый
НШ-50УЖ-3Л
1
6
ЩТ15-11.00.000 Труба
ЩТ15-11.00.000
1
7
680-4607140-14 Рукав L-1035мм Ø10х1 армирован Ключ 24
680-4607140-14
1
7
РВД Г24 М20х1.5 L-1000мм Г-образный
РВД Г24 L-1000мм Г-обр
1
10
8
Кольцо 026,50х3,0 (027-032-30-1-4)
027-032-30-1-4
1
9
Ф80-3407134 Штуцер
Ф80-3407134
3
20
10
40-4607038-А Кольцо медное 20х32х1,5
40-4607038-А
7
11
ЩТ15-00.00.006 Штуцер
ЩТ15-00.00.006
2
12
Рукав ф18х27 мм(16 атм) ГОСТ 10362-76 (L-800 мм)
ф18х27 мм (L-800 мм)
1
7,4
12
ЩТ15-00.00.017 Шланг
ЩТ15-00.00.017
1
13
421М-4607040 Труба
421М-4607040
1
14
ЩТ15-12.00.000 Стойка стояночная
ЩТ15-12.00.000
1
15
40-4607051 Болт
40-4607051
1
3
16
ЩТ15-08.00.000 Гидробак
ЩТ15-08.00.000
1
17
ЩТ15-06.00.000 Рама
ЩТ15-06.00.000
1
18
82.6-4714500 Каток опорный
82.6-4714500
2
18
ЩТ15-07.00.000 Каток опорный
ЩТ15-07.00.000
2
19
ЩТ15-04.00.000 Кожух
ЩТ15-04.00.000
1
20
ЩТ15-05.00.000 Балка
ЩТ15-05.00.000
1
21
Диск щеточный полипропиленовый 120х550 беспроставочный
120х550 ПП б/п
33
172
21
Диск щеточный полипропиленовый 120х550 беспроставочный
120х550 Билайн
33
127
22
ЩТ15-09.00.000 Ось ведущая
ЩТ15-09.00.000
1
23
Подшипник в корпусе USFE 208N
USFE208N
2
24
ЩТ15-03.00.000 Кронштейн привода
ЩТ15-03.00.000
1
25
ЩТ15-00.00.005 Полумуфта гидромотора
ЩТ15-00.00.005
1
26
ЩТ15-00.00.003-01 Муфта сцепления
ЩТ15-00.00.003-01
1
27
ЩТ15-00.00.005-01 Полумуфта гидромотора
ЩТ15-00.00.005-01
1
28
Гидромотор планетарный ALSG2-160-2AD
ALSG2-160-2AD
1
28
Гидромотор планетарный Д09.160 .героллерный с валом-золотником
Д09.160
1
29
1522В-3407100-02 Рукав высокого давления ф12,5х2
1522В-3407100-02
1
29
РВД Г24 М20х1.5 L-800мм Г-образный
РВД Г24 L-800мм Г-обра
1
6
30
Рукав ф18х27 мм(16 атм) ГОСТ 10362-76 (L-1450 мм)
ф18х27 мм (L-1450 мм)
1
7,4
30
ЩТ15-00.00.018 Шланг
ЩТ15-00.00.018
1
31
Клапан предохранительный VMDR40-120-C-2
VMDR40-120-C-2
1
32
80-3723045-01 Манжета
80-3723045-01
1
33
Кольцо 016,6х3,0 (017-022-30-2-2)
017-022-30-2-2
1
3
34
ЩТ15-00.00.001 Полумуфта ВОМ (8 шлицев)
ЩТ15-00.00.001
1
34
ЩТ15-00.00.001-01 Полумуфта ВОМ (6 шлицев)
ЩТ15-00.00.001-01
1
