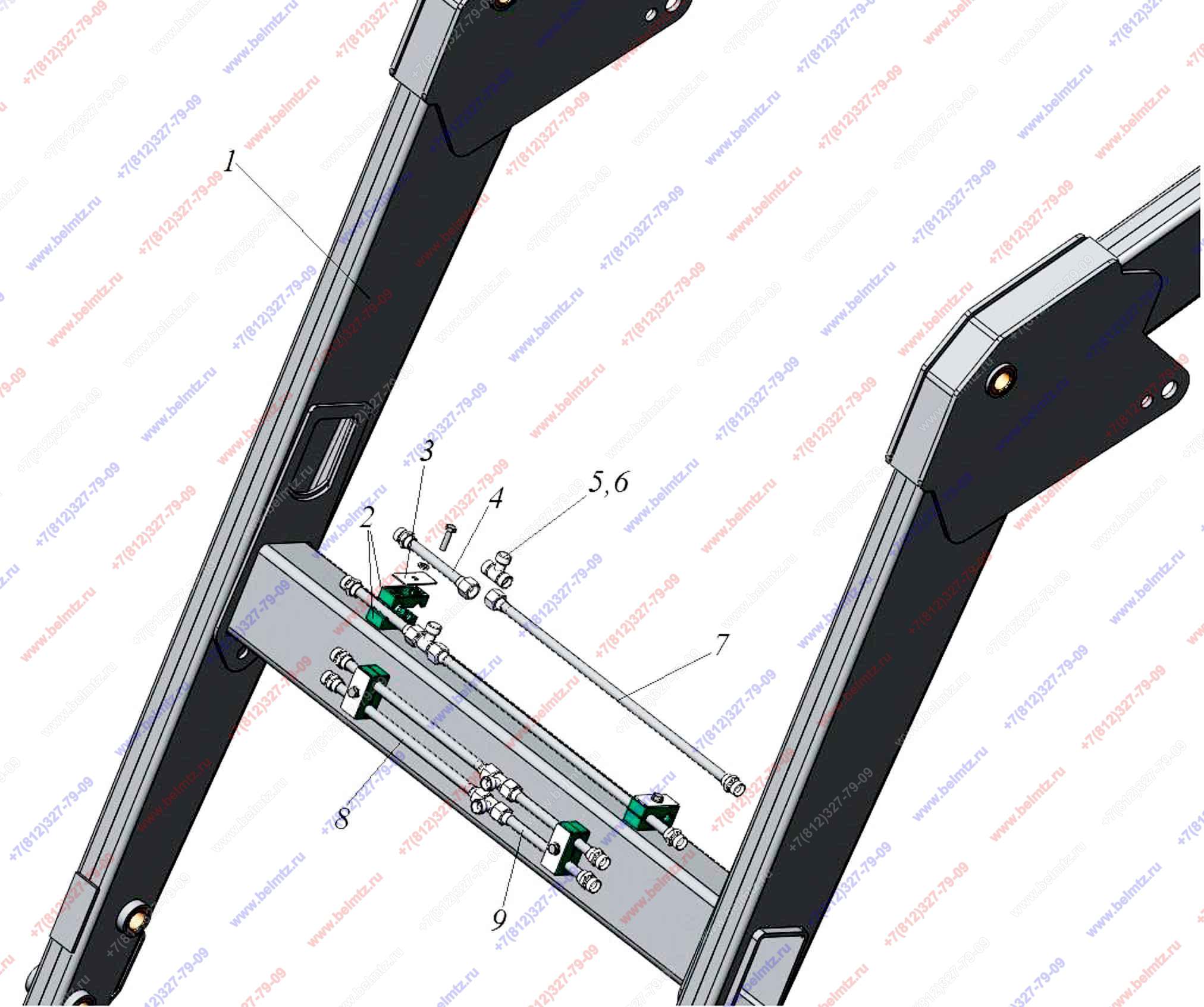

  • КУН(TURS)-1000У-0. Рис.1.5 Рама подъёма в сборе

Используется в Каталогах

Погрузчик КУН (TURS) - 1000 Универсал
Погрузчик КУН (TURS) - 1000 Универсал

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
КУН 1000У.01.010 Рама
КУН 1000У.01.010
1
2
КУН 2000.00.007 Опора трубопровода
КУН 2000.00.007
8
3
КУН 2000.00.428 Прижим
КУН 2000.00.428
4
4
КУН 2000.01.080 Трубопровод
КУН 2000.01.080
2
5
Тройник М20х1,5
Тр М20х1,5
4
24
6
КУН 2000.00.005 Кольцо резиновое 12,1х1,6
КУН 2000.00.005
8
7
КУН 2000.01.080-01 Трубопровод
КУН 2000.01.080-01
2
8
КУН 2000.01.070-01 Трубопровод
КУН 2000.01.070-01
2
9
КУН 2000.01.070 Трубопровод
КУН 2000.01.070
2
