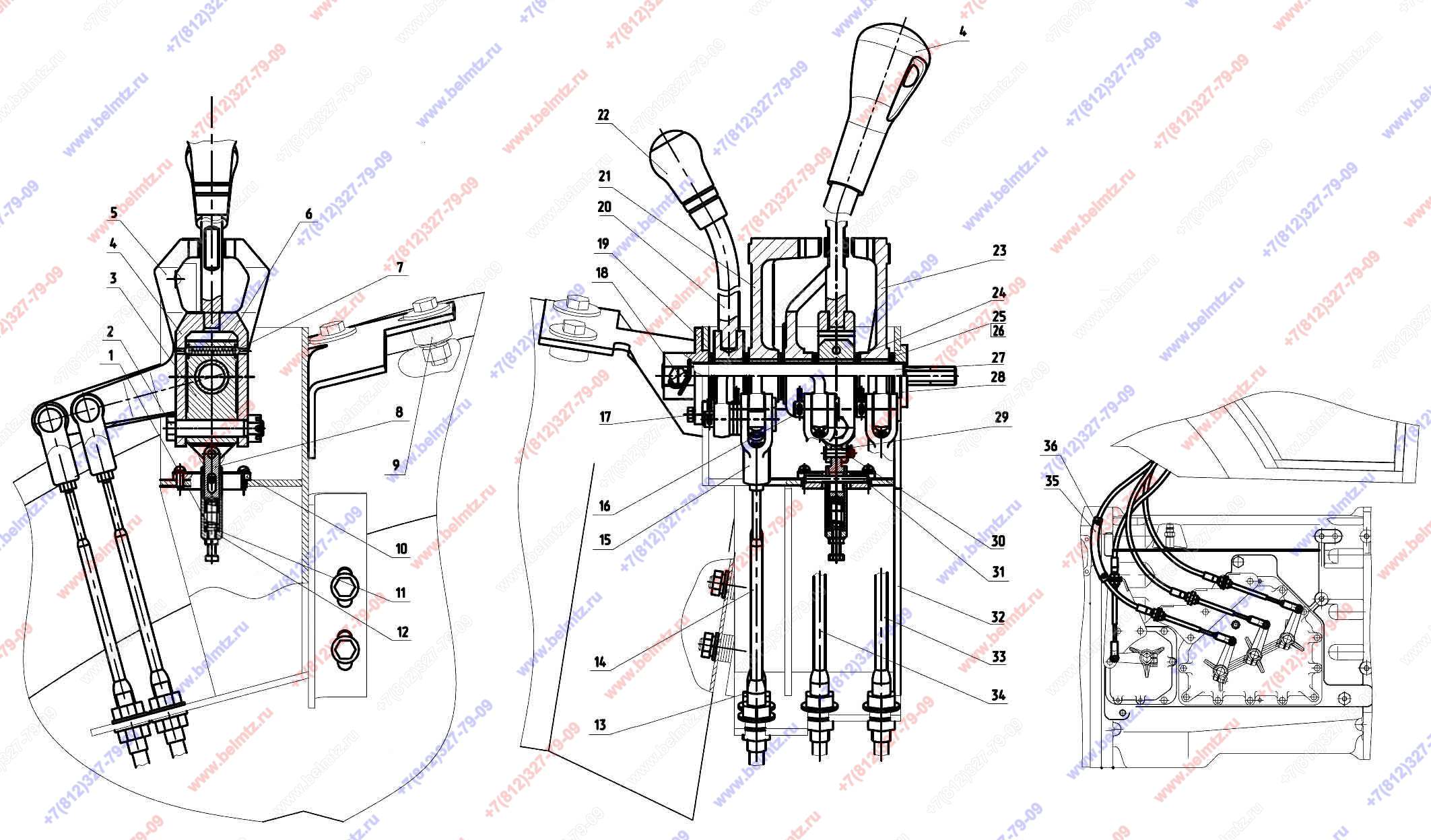

  • Группа 17 Коробка передач. Подгруппа 1702. Механизм управления 2522-1702010-01

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
2522-1702010-01 Механизм управления
2522-1702010-01
0
(1-36)
0
2522-1702100-01 Рычаг
2522-1702100-01
1
(2-4,6,29,34)
0
2522-1702160 Толкатель
2522-1702160
1
(7,8,11,12)
2
2522-1702108 Болт
2522-1702108
1
3
2522-1702110 Ступица
2522-1702110
1
4
Рычаг ЦИКС-468314.003 (КИС 3761.040.5)
ЦИКС-468314.003
1
5
2522-1702130-А Рычаг
2522-1702130-А
1
6
2522-1702112-А Пружина
2522-1702112-А
1
7
Шарик 5,556-60 ГОСТ 3722-81
5,556-60 ГОСТ 3722-81
2
8
2522-1702161 Толкатель
2522-1702161
1
9
2522-1702164 Втулка
2522-1702164
4
10
2522-1702163 Опора толкателя
2522-1702163
1
11
2522-1702166 Шайба
2522-1702166
1
12
2522-1702162 Корпус
2522-1702162
1
13
100.М6322.01100
1
14
100.М6322.00950
1
15
3022-1702069
8
16
12х32 ОСТ 37.001.163-97
7
17
Палец 12х55 ОСТ 37.001.163-75
12х55 ОСТ 37.001.163-75
1
18
220-1702061
1
19
2522-1702104 Втулка
2522-1702104
1
20
2522-1702150 Рычаг
2522-1702150
1
21
2522-1702140 Рычаг
2522-1702140
1
23
2522-1702120 Рычаг
2522-1702120
1
24
2522-1702102 Шайба
2522-1702102
12
25
2522-1702103 Шайба
2522-1702103
10
26
2522-1702103-01 Шайба
2522-1702103-01
10
27
2522-1702101 Ось
2522-1702101
1
28
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
8
29
Шплинт 1,6х12 ГОСТ 397-79
1,6х12.019 ГОСТ 397-79
1
30
6х22 ОСТ 37.001.163-75
1
31
Ролик 5x44,8 А3 ГОСТ 6870-81
5x44,8 А3 ГОСТ 6870-81
1
32
2522-1702105 Корпус
2522-1702105
1
33
100.М6322.01050
1
33
Трос 23.588.1.1.3.00-59
23.558.1.1.3.00-59
1
34
100.М6322.01200
1
1
34
Трос 23.588.1.1.3.00-61
23.558.1.1.3.00-61
1
35
2522-1702171 Чехол
2522-1702171
1
