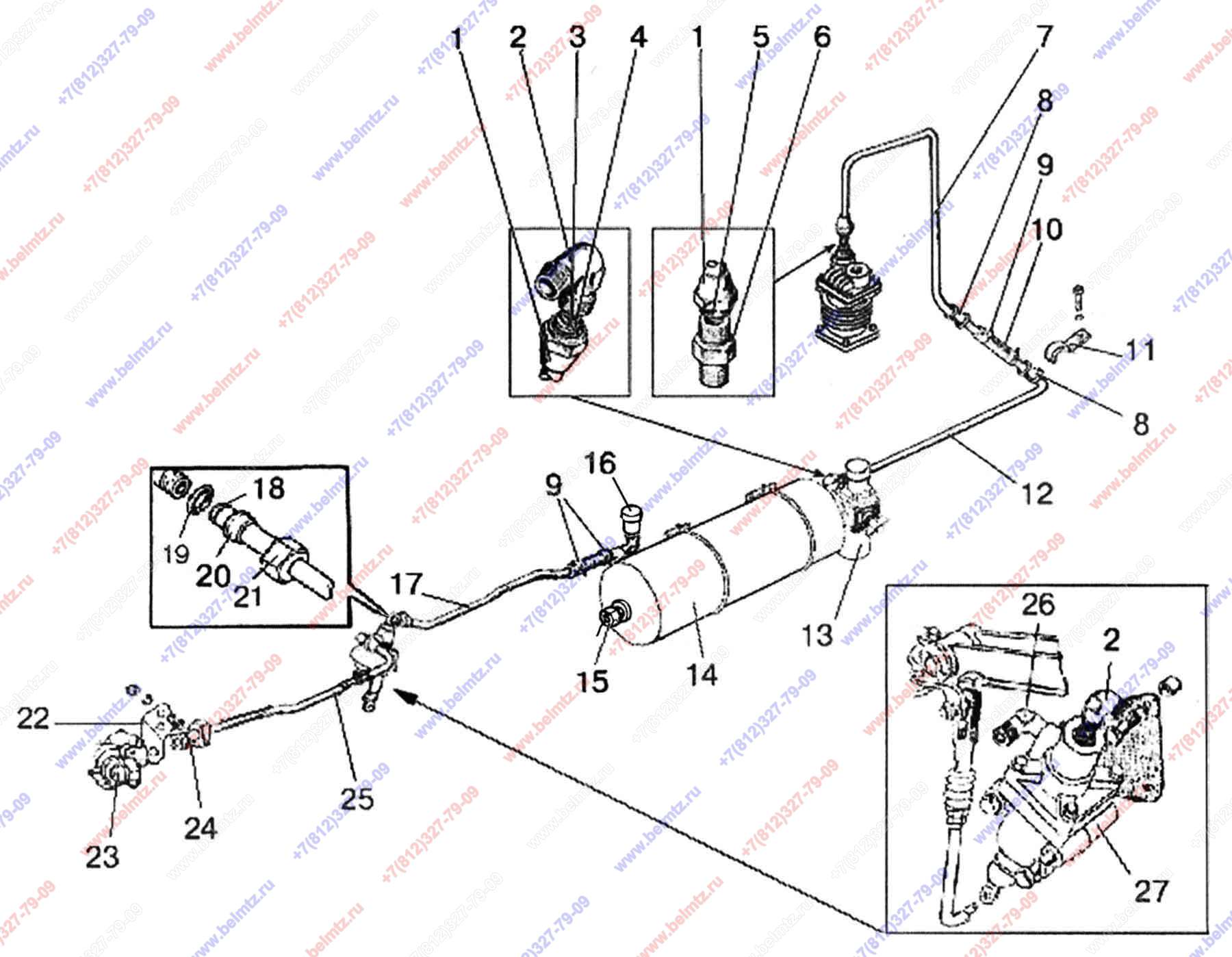

  • Группа 35. Тормоза. Подгруппа 3506. Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1220-3506620 Трубопровод
1220-3506620
1
(1,5,7)
0
1221-3506510 Трубопровод
1221-3506510
1
(1,4,12)
0
1522М-3506050 Трубопровод
1522М-3506050
1
(18-21, 25)
1
70-3506023 Гайка накидная
70-3506023
3
2
70-3506033 Угольник
70-3506033
2
3
Кольцо 013,6х1,9 (014-017-19-2-4)
014-017-19-2-4
2
19
4
70-3506028 Муфта
70-3506028
2
5
80-3506024 Муфта
80-3506024
1
6
70-3506022 Штуцер
70-3506022
1
8
7
1220-3506621 Трубопровод
1220-3506621
1
8
70-3506027 Втулка
70-3506027
2
9
Хомут 16-27
16-27
4
32
10
70-1405013 Шланг
70-1405013
3
11
70-6804011 Держатель
70-6804011
2
12
1221-3506511 Трубопровод
1221-3506511
1
13
80-3512010 Регулятор давления (А29.51.000)
80-3512010
1
4
14
85-3513010 Баллон-рессивер
85-3513010
0
2
15
Датчик ДАДВ аварийного давления воздуха в пневм.с-ме тормозов (штырь, резьба М12х1,5)
ДАДВ
1
2
16
Датчик ДД-10-01Е давления воздуха (разъем штырь)
ДД-10-01Е
1
4
16
Датчик ДД-10-01М давления воздуха (евроразъем)
ДД-10-01 М
1
5
17
85-3506151 Трубопровод
85-3506151
1
18
1522-3506022 Ниппель
1522-3506022
2
19
Кольцо 011,60х1,90 (012-015-19-2-4)
012-015-19-2-4
2
20
1522-3506024 Муфта
1522-3506024
2
21
1522-3506023 Гайка накидная
1522-3506023
2
22
70-3521012 Кронштейн
70-3521012
1
23
80-3521010 Головка соединительная
80-3521010
1
4
23
А29.76.000 Головка соединительная
А29.76.000
1
24
1522-3521012 Штуцер
1522-3521012
1
25
1522М-3506051 Трубка
1522М-3506051
1
26
1522-3514033 Угольник
1522-3514033
1
27
80-3514010 Кран тормозной
80-3514010
1
2
