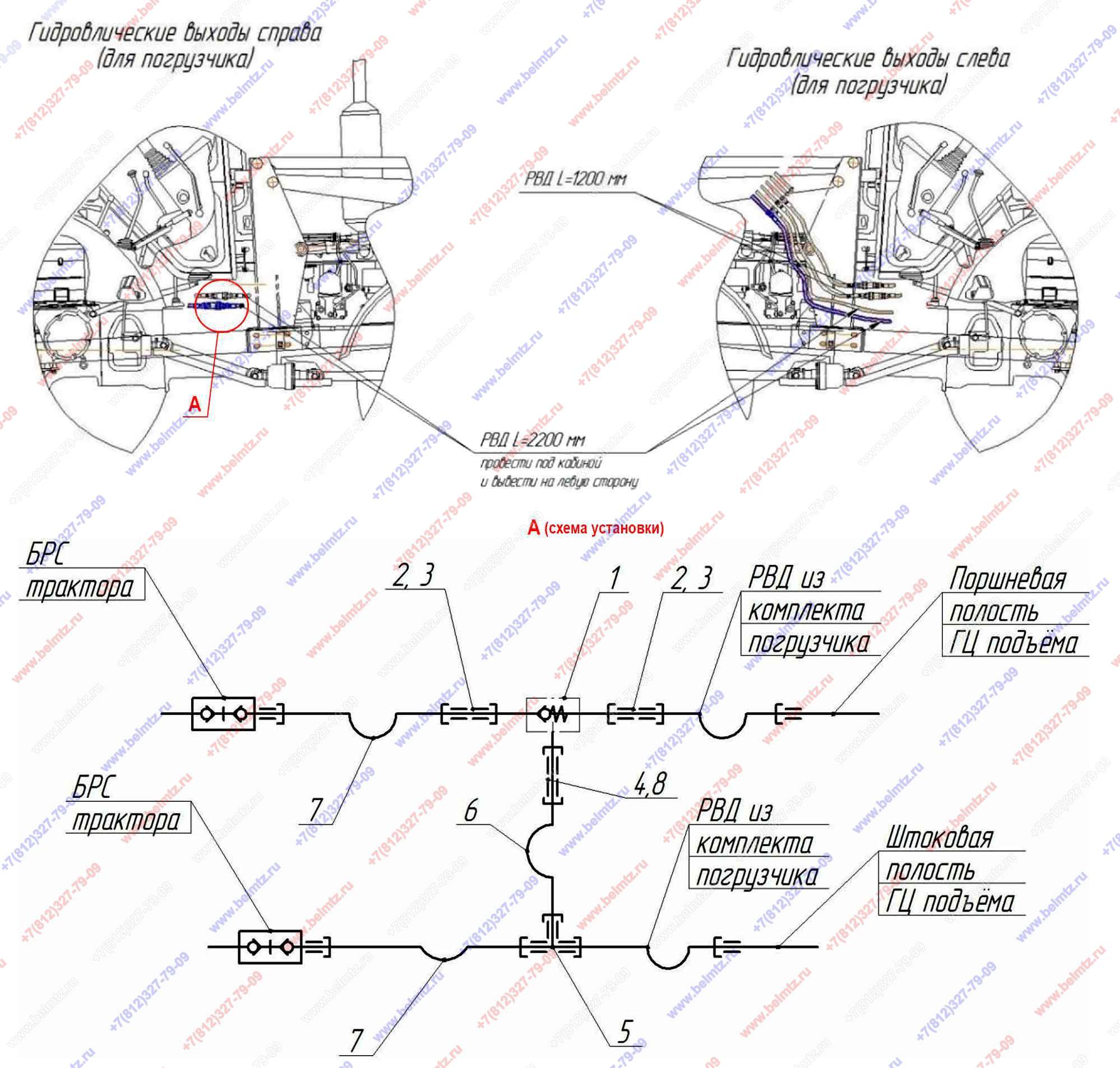

  • Универсал Рис.3.3 Установка гидрозамка

Используется в Каталогах

Универсал 800R без БРС
Универсал 800S без БРС
Универсал 800R с БРС
Универсал 800-4,5

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
БЗ-14.02.000 Гидрозамок (опция) УНИВЕРСАЛ
БЗ-14.02.000
1
1
(опция)
1
Гидрозамок VBPSL/VBPSE-G1/2 УНИВЕРСАЛ
VBPSL/VBPSE-G1/2
1
1
2
БЗ-01.01.001 Адаптер M20х1,5-G1/2 (В РЕМКОМПЛЕКТЕ к РАСПРЕДЕЛИТЕЛЮ Hanjiu и Badestnost)
БЗ-01.01.001
2
1
3
Шайба РМ1/2"
РМ1/2"
2
4
Адаптjр прямой G 1/4" - G 3/8"
G 1/4" - G 3/8"
1
5
Тройник М20х1,5
Тр М20х1,5
1
24
6
РВД Г24 G 3/8”-М20х1.5 L-300мм
G 3/8”-М20х1.5 L-300мм
1
7
РВД Г24 М20х1.5 L-400мм Н.036.83.020
РВД-г.24L-400мм
2
7
8
Шайба РМ1/4"
РМ1/4"
1
