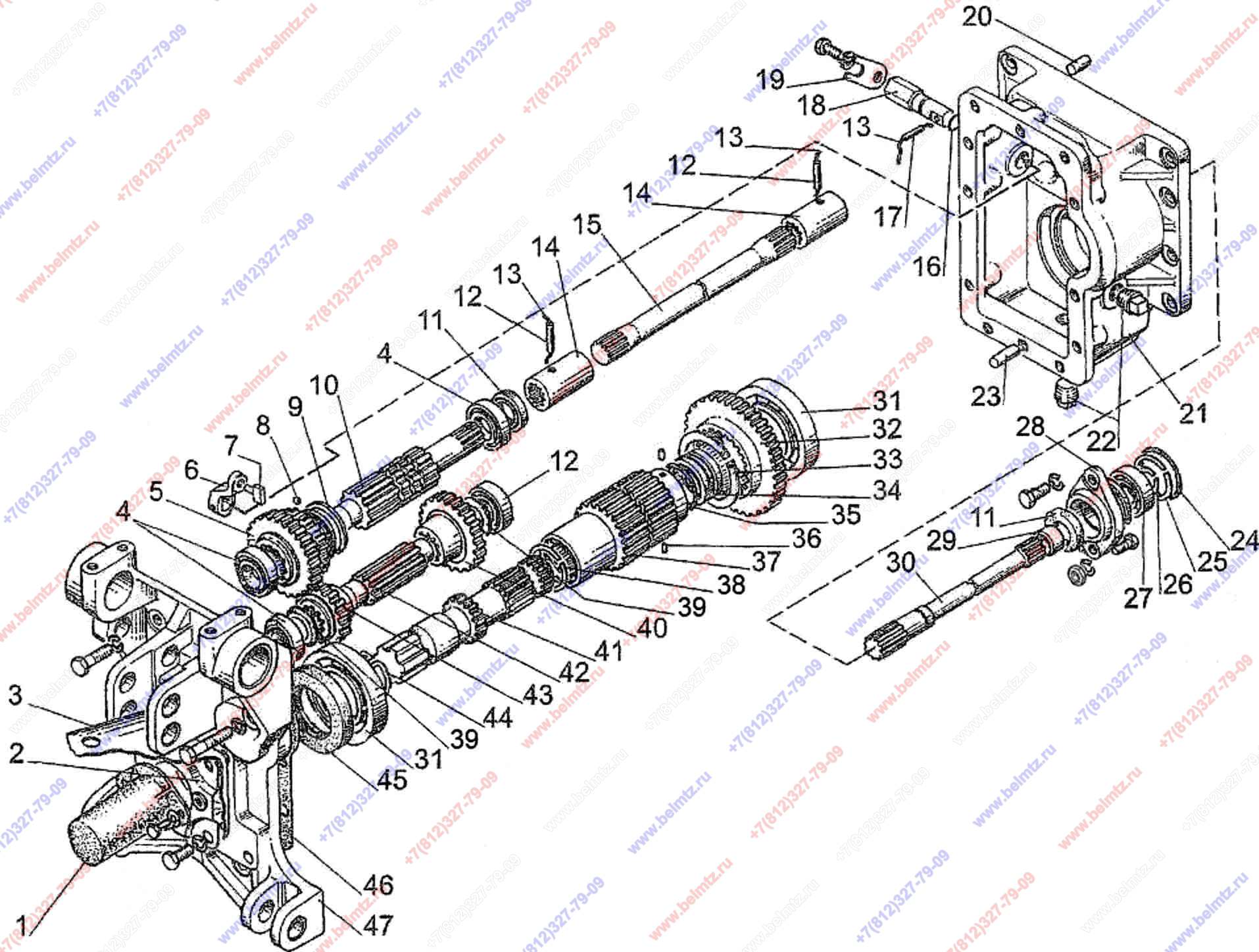

- Группа 42. Отбор мощности. Подгруппа 4209. Передний ВОМ. МТЗ-320
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
220-4209015 Редуктор переднего ВОМ
220-4209015
1
]
1
50-4202065-А Колпак
50-4202065-А
1
3
220-4202061-А Кожух
220-4202061-А
1
5
220-4209012 Шестерня
220-4209012
1
6
220-4216023 Рычаг
220-4216023
1
10
220-4209016 Вал
220-4209016
1
12
Штифт А.6х30.65Г ГОСТ 14229-93
А.6х30.65Г ГОСТ 14229-93
2
13
Проволока 1,0-0-С L-90 mm
1,0-0-С ГОСТ 3282-74
3
15
220-4209027-01 Вал
220-4209027-01
1
16
Кольцо 012,6х2,5 (013-017-25-2-2)
013-017-25-2-2 ГОСТ 9833-73
1
18
220-4216021-Б Валик
220-4216021-Б
1
19
220-4216026 Пластина
220-4216026
1
20
Штифт 2.10x25 ГОСТ 3128-70
2.10x25 ГОСТ 3128-70
2
21
220-4209011 Корпус
220-4209011
1
22
Пробка ПК КГ 3/4"
ПК КГ 3/4"
2
23
52-2308094 Штифт
52-2308094
2
24
Кольцо 055-060-30-2-4
055-060-30-2-4
1
25
Кольцо ГОСТ 13941-86 С47 внутреннее
С47 ГОСТ 13941-86
1
26
Кольцо ГОСТ 13940-86 С20 наружное
С20 ГОСТ 13940-86
1
28
220-2800136 Обойма
220-2800136
1
29
220-2800032 Втулка
220-2800032
1
32
220-4209024 Шестерня
220-4209024
1
36
Штифт 2.5х10 ГОСТ 3128-70
2.5х10 ГОСТ 3128-70
2
37
220-4202021 Вал
220-4202021
1
39
220-4209019 Шайба
220-4209019
2
40
220-4209013 Шестерня
220-4209013
1
41
220-4202022-01 Хвостовик
220-4202022-01
1
42
220-4209017 Вал
220-4209017
1
43
220-4209014 Шестерня
220-4209014
1
46
220-4209018 Прокладка
220-4209018
1
47
220-2401021-01 Крышка
220-2401021-01
1
