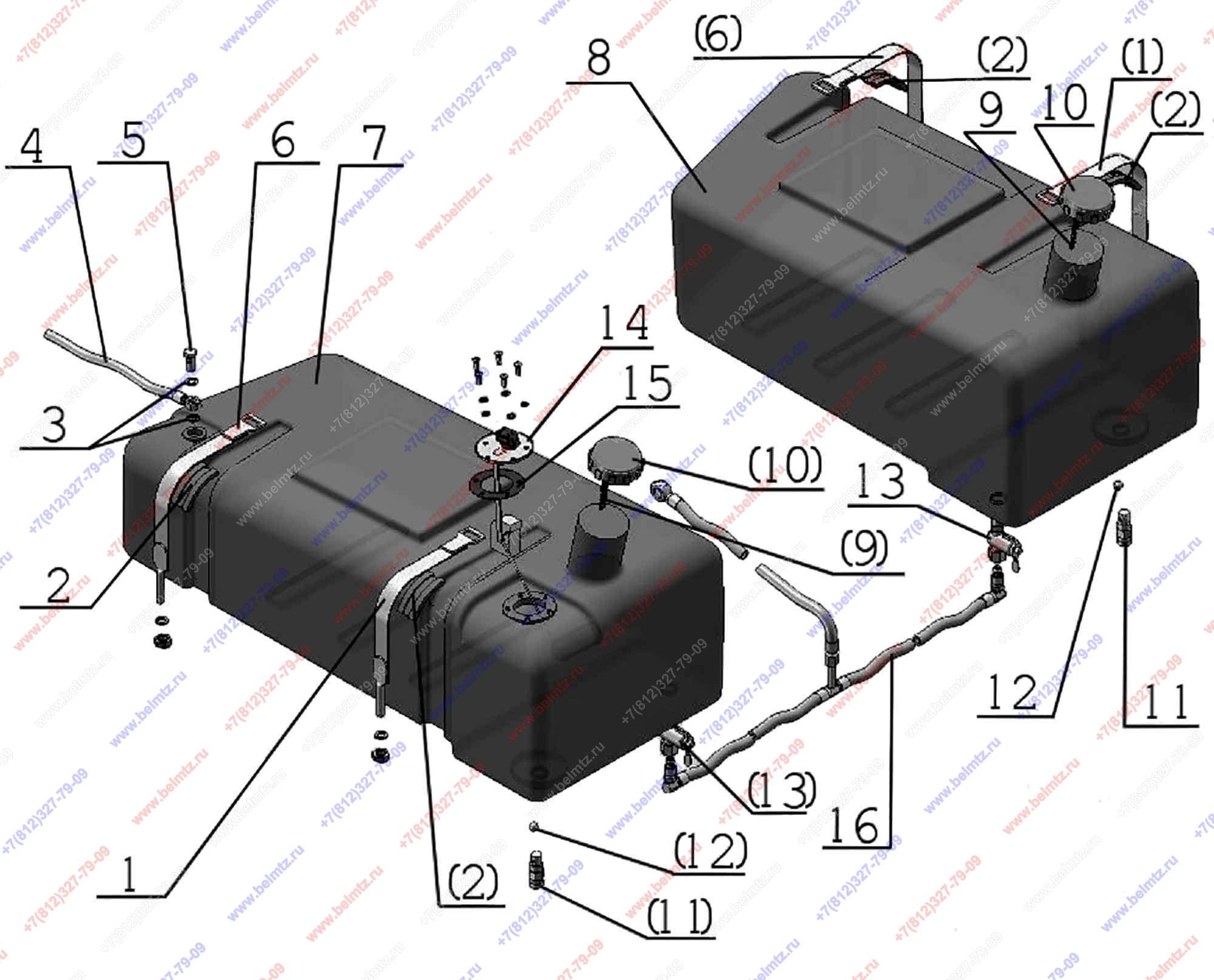

  • Группа 11. Система питания. Подгруппа 1101. Баки топливные

Используется в Каталогах

Беларус-622

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
220-1101030-04 Хомут
220-1101030-04
2
2
ПР-36-01 Уплотнитель УМ6А
ПР-36-01
4
3
Шайба РМ10
РМ10
2
4
920-1101140 Топливопровод L-2,3м
920-1101140
1
4
5
36-1104787 Болт (обратки форсунки) L-28мм Ф10мм
36-1104787
1
21
6
220-1101030-03 Хомут
220-1101030-03
2
7
422-1101510 Бак топливный пластиковый (с горловиной) правый
422-1101510
1
8
422-1101520 Бак топливный пластиковый левый
422-1101520
1
9
36-1101070 Цепочка
36-1101070
2
10
082-1103010 Пробка
082-1103010
2
11
822-1101081 Штуцер
822-1101081
2
12
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
2
13
Краник ПП6-1-0 (КР-25) бензобака
КР25
2
20
14
Датчик ДУМП-23М указателя уровня топлива Диапазон перемещения поплавка 182мм
ДУМП-23М
1
15
200-3806026 Прокладка
200-3806026
1
16
422-1101550 Топливопровод
422-1101550
1
