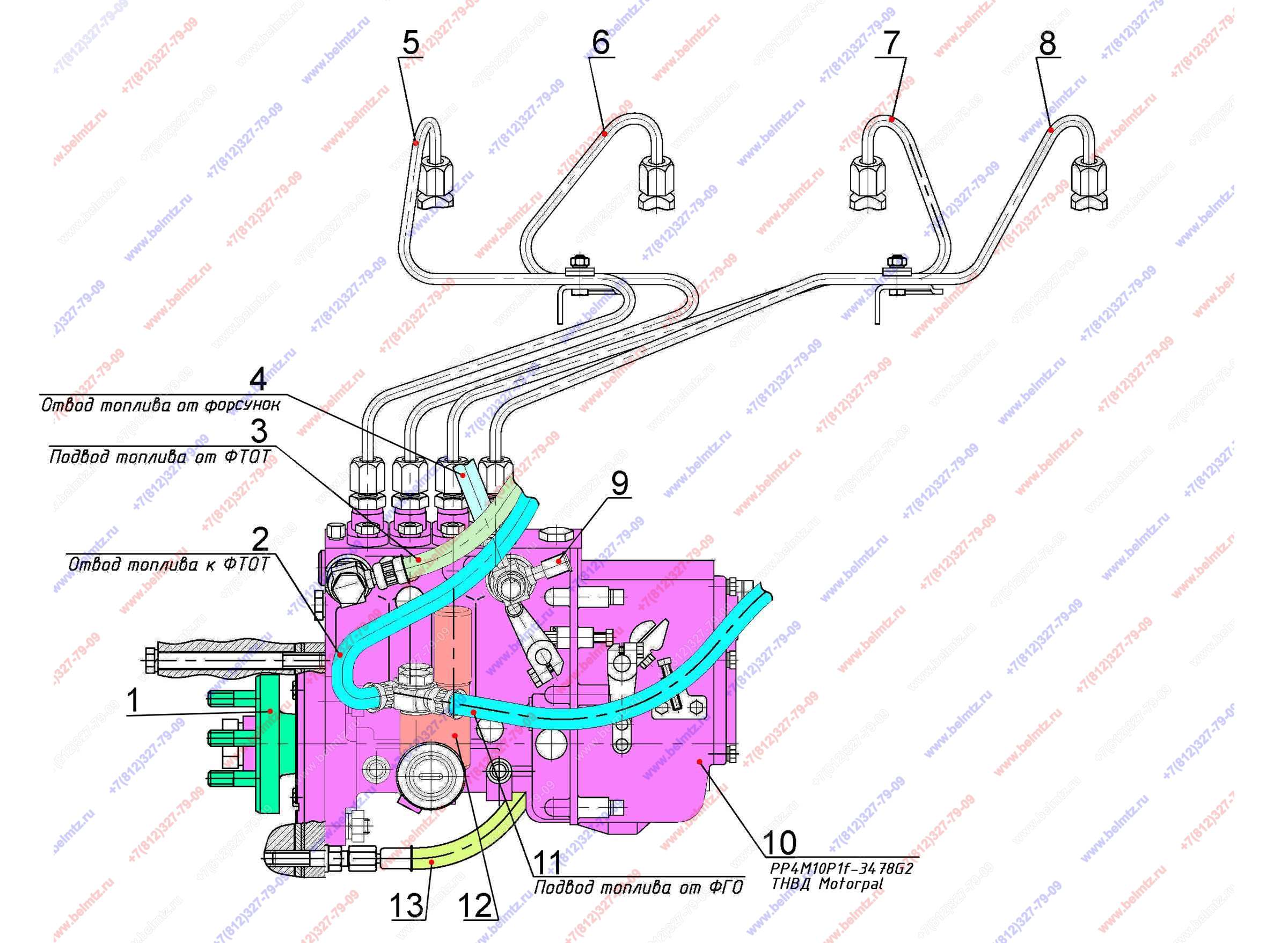

  • Группа 11. Система питания. Подгруппа 1111. Установка топливной аппаратуры РР4M10P1f-3478 GL. Д-243S2.

Используется в Каталогах

Беларус-82.1
Двигатель Д-243S2
Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
245-1006320-Г Фланец привода ТНВД (для насоса MOTORPAL)
245-1006320-Г
1
2
245-1104180-А1-09 Трубка топливная НД (L-550 мм)
245-1104180-А1-09
1
10
3
245-1104180-А1-10 Трубка топливная НД (L-500)
245-1104180-А1-10
1
4
Рукав ф10х18,5-1,6 мм(16атм) ГОСТ 10362-76
Рукав ф10х18,5
1
11,1
L-400мм
5
245-1104300-Р-01 Топливопровлд в/д 1-го цил ТНВД MOTORPAL с форсунками 172.1112010-11.01 или VA70P360-2994
245-1104300-Р-01
1
6
245-1104300-Р-02 Топливопровлд в/д 2-го цил ТНВД MOTORPAL с форсунками 172.1112010-11.01 или VA70P360-2994
245-1104300-Р-02
1
1
7
245-1104300-Р-03 Топливопровлд в/д 3-го цил ТНВД MOTORPAL с форсунками 172.1112010-11.01 или VA70P360-2994
245-1104300-Р-03
1
1
8
245-1104300-Р-04 Топливопровлд в/д 4-го цил ТНВД MOTORPAL с форсунками 172.1112010-11.01 или VA70P360-2994
245-1104300-Р-04
1
1
9
920П-1101340-08 Топливопровод L-2250мм обратка от топ.насоса в бак
920П-1101340-08
0
6
10
Топливный насос (РР)4M(10P1f) 3478 G2 MOTORPAL для Д-243S2
РР4M10P1f-3478 G2
1
10
Топливный насос (РР)4M(10P1f) 3478 GL T MOTORPAL европривод для Д-243
РР4M10P1f-3478 GL
1
11
245-1104180-А1-06 Трубка топливная НД (L-1045мм)
245-1104180-А1-06
1
11
245-1104180-В-06 Трубка топливная НД (L-1045мм)
245-1104180-В-06
1
15
12
Насос подкачивающий MOTORPAL 990.3554 ТННД CD3M-3554
990.3554
1
13
240-3509150 Маслопровод (L-352)
240-3509150
1
