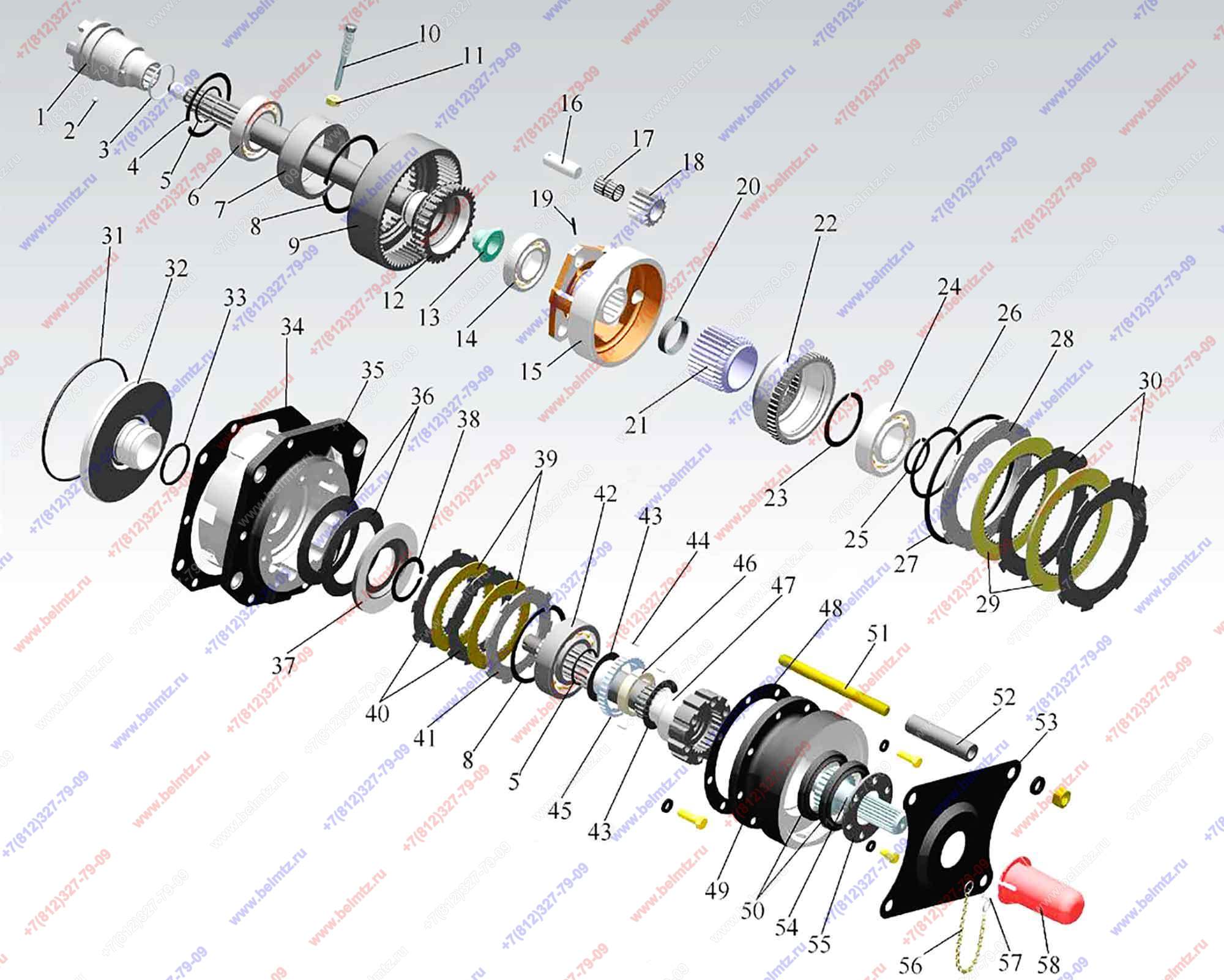

  • Группа 42. Отбор мощности. Подгруппа 4202. Вал отбора мощности задний 1025-4202020-В (с 2018г). (одна маслопроводящая магистраль, однопоршневой взаимозаменяем с 1025-4202020-Б)

Используется в Каталогах

Беларус-1221
Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1025-4202020-В Редуктор ВОМ дисковый без хвостовика
1025-4202020-В
1
(13-48, 49-51)
0
1025-4202060 Водило
1025-4202060
1
(15-19)
0
50-4202040 Стакан с подшипником
50-4202040
1
5
0
50-4202045 Муфта переключения привода заднего ВОМ
50-4202045
1
0
70-4202030-А Шестерня коронная
70-4202030-А
1
(1-12)
0
85-4202060 Водило (для ВОМ с лентами 56мм и 34 мм) и дисковых
85-4202060
1
1
50-4202046-Б Муфта переключения (см.50-4202045)
50-4202046-Б
1
2
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
1
3
А61.03.002 Кольцо
А61.03.002
1
2
4
Кольцо ГОСТ 13941-86 2С90
2С90 ГОСТ 13941-86
1
17
5
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
2
13
6
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
1
10
7
50-4202066-А Стакан без подшипника (см. 50-4202040)
50-4202066-А
1
8
Кольцо ГОСТ 13941-86 2С110
2С110 ГОСТ 13941-86
2
11
9
70-4202043 Шестерня коронная
70-4202043
1
1
10
50-4202068 Винт установочный
50-4202068
1
3
11
Гайка М12х1,25 ГОСТ 5915-70
М12x1,25-6Н.6.019 ГОСТ 5915-70
1
1 110
12
70-4202044-Б Вал коронной шестерни планетарного механизма заднего ВОМ
70-4202044-Б
1
2
13
70-4202083-А Гайка
70-4202083-А
1
20
14
Подшипник 208 (6208) радиальный шариковый 40x80x18мм 0,349кг
208
1
10
15
85-4202065 Водило (см. 85-4202060 или 1025-4202060 )
85-4202065
1
16
70-4202026 Ось сателлита
70-4202026
3
17
Подшипник К20х26х17
K20х26х17
6
18
70-4202024 Сателлит
70-4202024
3
19
70-4202431 Штифт пружинный 4х30.65Г
70-4202431
3
10
20
1025-4202003 Втулка
1025-4202003
1
21
1025-4202036 Шестерня солнечная
1025-4202036
1
22
1025-4202037 Муфта
1025-4202037
1
23
Кольцо ГОСТ 13940-86 2С68
2С68 ГОСТ 13940-86
1
24
Подшипник 309(6309) радиальный шариковый 45*100*25мм 0,828кг
309
1
8
25
Кольцо ГОСТ 13940-86 С45 наружное
С45 ГОСТ 13940-86
1
26
Кольцо ГОСТ 13941-86 2С100
2С100 ГОСТ 13941-86
1
14
27
80-1701392-А Кольцо
80-1701392-А
1
28
80-1701379 Диск упорный
80-1701379
1
29
80-1701375 Диск ведомый ДМ05 большой ВОМ-1021,1025,1221, 1523
80-1701375
2
3
30
80-1701384 Диск ведущий большой ВОМ-1021,1025.1221,1523
80-1701384
2
31
Кольцо 175-180-36-2-2
175-180-36-2-2
1
11
32
1025-4202002 Поршень
1025-4202002
1
33
Кольцо 054,0х3,6 (055-061-36-1-4)
055-061-36-1-4
1
20
34
1025-4202001 Прокладка
1025-4202001
1
12
35
1025-4202006-Б Корпус
1025-4202006-Б
1
1
36
420-4202034 Пружина тарельчатая
420-4202034
2
37
1025-4202021 Диск нажимной
1025-4202021
1
38
Кольцо ГОСТ 13940-86 2С56
2С56 ГОСТ 13940-86
1
39
86-1802035-А-01 Диск ведущий маленький на привод ПВМ и ВОМ
86-1802035-А-01
2
40
86-1802032 Диск ведомый S-1,8 мм
86-1802032
2
6
41
1025-4202014 Диск упорный
1025-4202014
1
42
Подшипник 60310(6310 Z) радиальн.шариковый закрытый с одной стороны метал.шайбой 50*110*27мм 1.075кг
60310
1
7
43
1025-4202022 Шайба
1025-4202022
2
4
44
Штифт ШЦК 5x14
ШЦК 5x14
3
45
1025-4202017 Муфта
1025-4202017
1
2
46
1025-4202018 Ступица
1025-4202018
1
2
47
1025-4202012-Б Вал
1025-4202012-Б
1
2
48
1025-4202004 Прокладка
1025-4202004
1
49
1025-4202011-Б Крышка
1025-4202011-Б
1
50
Манжета армированная 75х100 (2.2-75х100-1)
2.2-75х100-1
2
19
51
1221-4202028 Шпилька
1221-4202028
4
52
1025-4202016 Втулка
1025-4202016
4
53
1321-4202096 Плита
1321-4202096
1
54
80-4202019-Б Хвостовик (8 шлиц)
80-4202019-Б
1
7
54
80-4202019-Б-01 Хвостовик (6 шлиц)
80-4202019-Б-01
1
4
54
80-4202019-Б-02 Хвостовик (21 шлиц)
80-4202019-Б-02
1
4
55
80-4202081-А Пластина
80-4202081-А
1
4
56
70-4235035 Цепочка
70-4235035
1
57
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
1
58
80-4202101 Колпак
80-4202101
1
