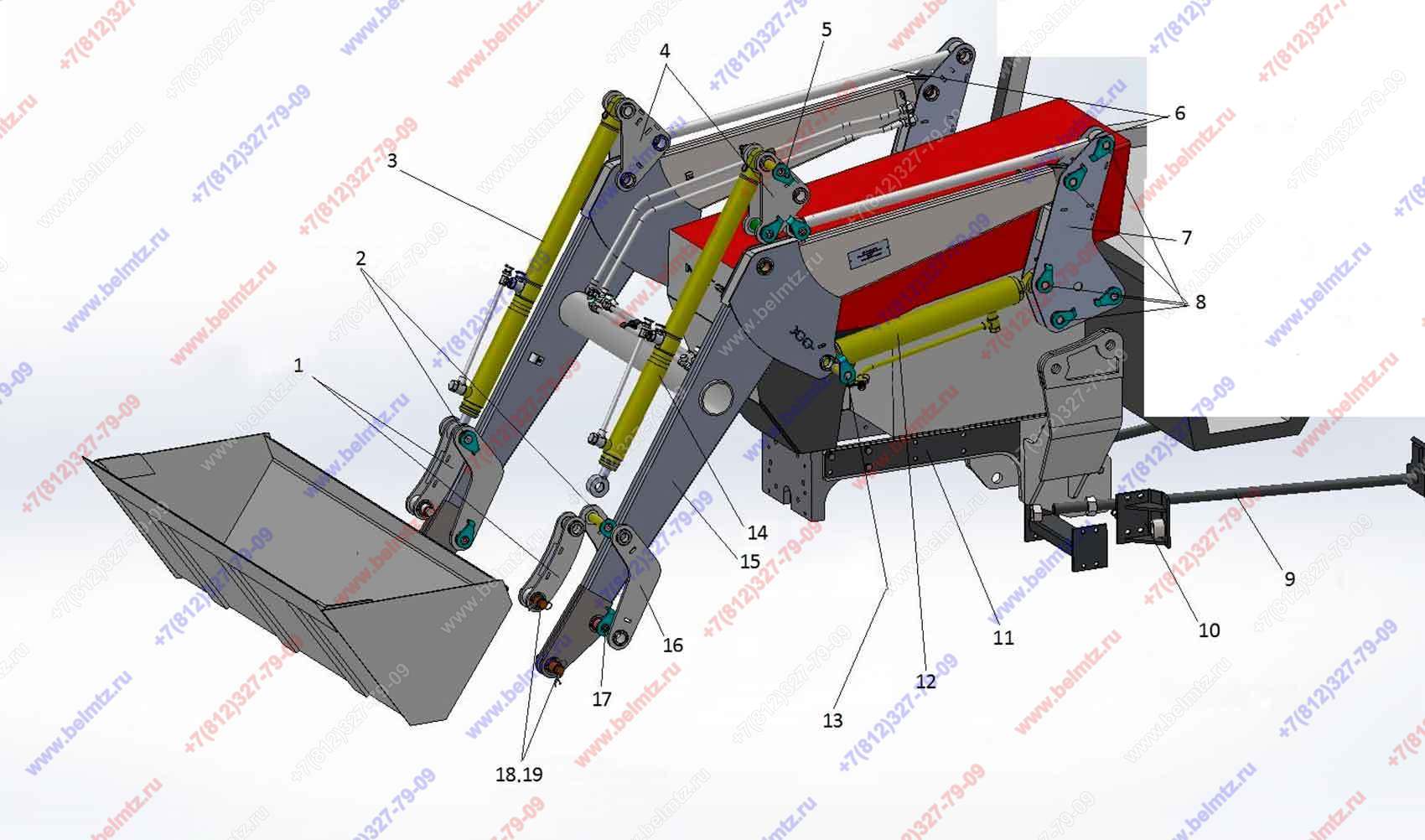

  • Рис.1 Погрузчик для трактора МТЗ-320 ПА 320.00.000.

Используется в Каталогах

Погрузчик ПА 320

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Погрузчик П320-ОА к Беларус-320.4 БЕЗ РАБОЧИХ ОРГАНОВ НОВОГО ОБРАЗЦА
П320-ОА
1
1
ПА 320.09.060 Тяга
ПА 320.09.060
2
2
ПА 320.00.010-01 Ось
ПА 320.00.010-01
2
3
Гидроцилиндр в сборе ПВ 07.000-01 опрокидывания ковша погрузчика П320-0А Сальск) мтз-320
ПВ 07.000-01
1
4
ПА 320.09.020 Кронштейн ППМ
ПА 320.09.020
2
5
ПА 320.00.010 Ось
ПА 320.00.010
2
6
ПА 320.09.010 Тяга
ПА 320.09.010
2
7
ПА 320.03.000 Опора
ПА 320.03.000
2
8
ПА 320.00.020-01 Ось
ПА 320.00.020-01
10
9
ПА 320.04.000 Тяга опорная
ПА 320.04.000
1
9
ПА 320.04.000-01 Тяга опорная
ПА 320.04.000-01
1
с другой стороны
10
ПА 320.02.010 Кронштейн
ПА 320.02.010
1
10
ПА 320.02.010-01 Кронштейн
ПА 320.02.010-01
1
с другой стороны
11
ПА 320.02.000 Панель навески
ПА 320.02.000
1
11
ПА 320.02.000-01 Панель навески
ПА 320.02.000-01
1
с другой стороны
12
Гидроцилиндр в сборе ПА 320.11.000 подъема стрелы погрузчика П320-0А Сальск) мтз-320
ПА 320.11.000
1
1
12
Гидроцилиндр в сборе ПА 320.11.000-01 подъема стрелы погрузчика П320-0А Сальск) мтз-320
ПА 320.11.000-01
1
с другой стороны
13
ПА 320.00.020 Ось
ПА 320.00.020
2
14
Гидроцилиндр в сборе ПВ 07.000 опрокидывания ковша погрузчика П320-0А Сальск) мтз-320
ПВ 07.000
1
15
ПА 320.01.000 Рама подъема
ПА 320.01.000
1
16
ПА 320.09.030 Кронштейн
ПА 320.09.030
2
16
ПА 320.09.030-01 Кронштейн
ПА 320.09.030-01
2
с другой стороны
17
ПБМ 800.00.210-02 Ось
ПБМ 800.00.210-02
2
18
КУН 00.622 Палец
КУН 00.622
4
19
КУН 00.623Б Шплинт пружинный
КУН 00.623Б
8
27
