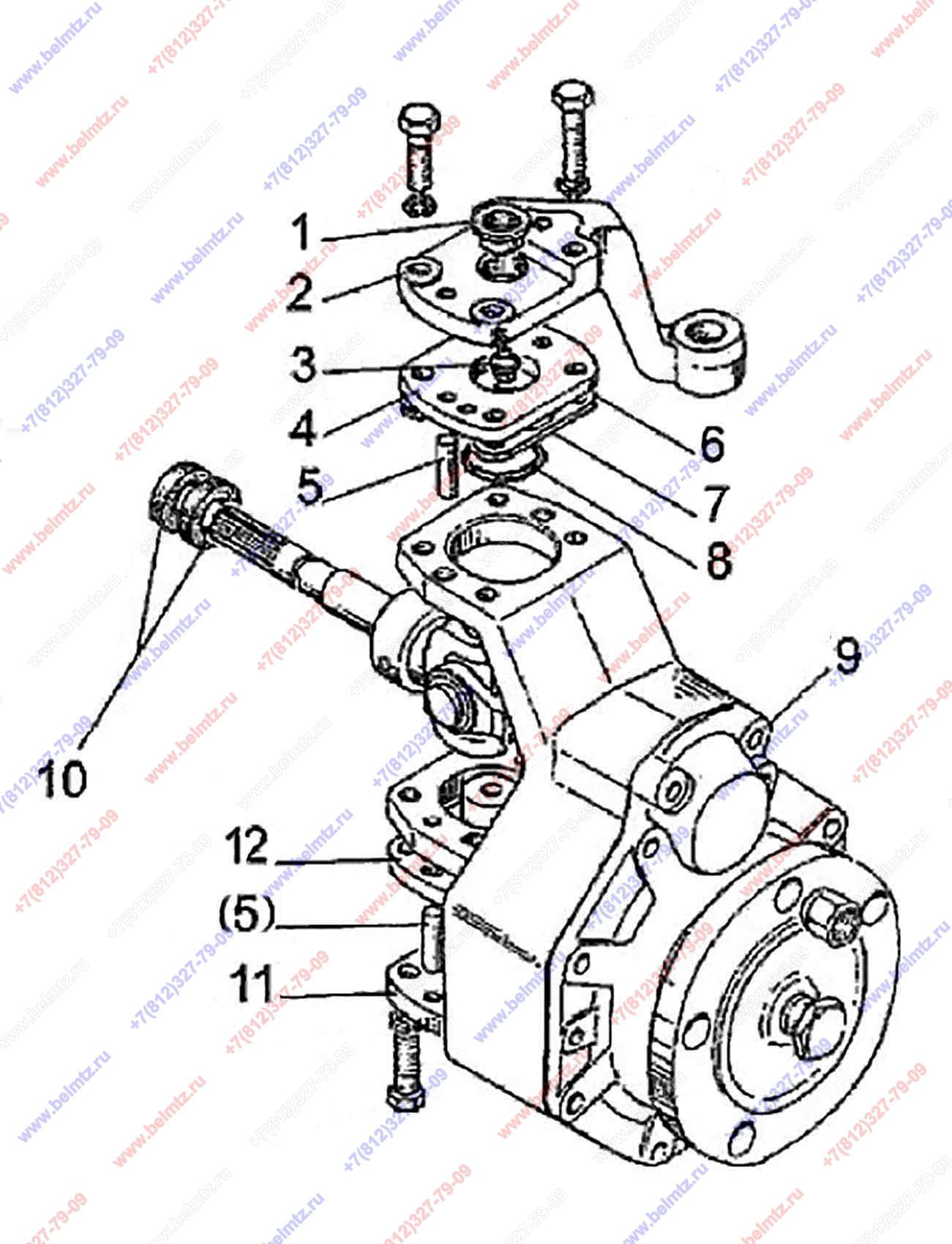

  • Группа 23. Передний ведущий мост. Подгруппа 2308. Редуктор колесный 322-2308030. МТЗ-320

Используется в Каталогах

Беларус-320

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
220-2304030 Шарнир L-583мм
220-2304030
2
0
322-2308030 Редуктор
322-2308030
2
1
220-2301003 Заглушка
220-2301003
3
2
220-2301036-Б Рычаг
220-2301036-Б
1
1
3
Пресс-масленка 1.1.Ц9.хр ГОСТ 19853-74
1.1.Ц9.хр ГОСТ 19853-74
4
4
220-2305001-01 Палец
220-2305001-01
2
5
Штифт 10x40 ГОСТ 3128-70
10x40 ГОСТ 3128-70
6
6
220-2305004 Прокладка 0,5мм
220-2305004
8
1
7
220-2305004-01 Прокладка 0,2мм
220-2305004-01
8
4
8
Кольцо 041,0х4,6 (042-050-46-2-4)
042-050-46-2-4
4
32
9
322-2308031 Корпус редуктора
322-2308031
2
4
10
Манжета армированная 25х42 (2.2-25х42-1)
2.2-25х42-1
4
11
220-2301038-А Рычаг левый
220-2301038-А
1
2
11
220-2301038-А-01 Рычаг правый
220-2301038-А-01
1
1
12
220-2305001 Палец
220-2305001
2
5
