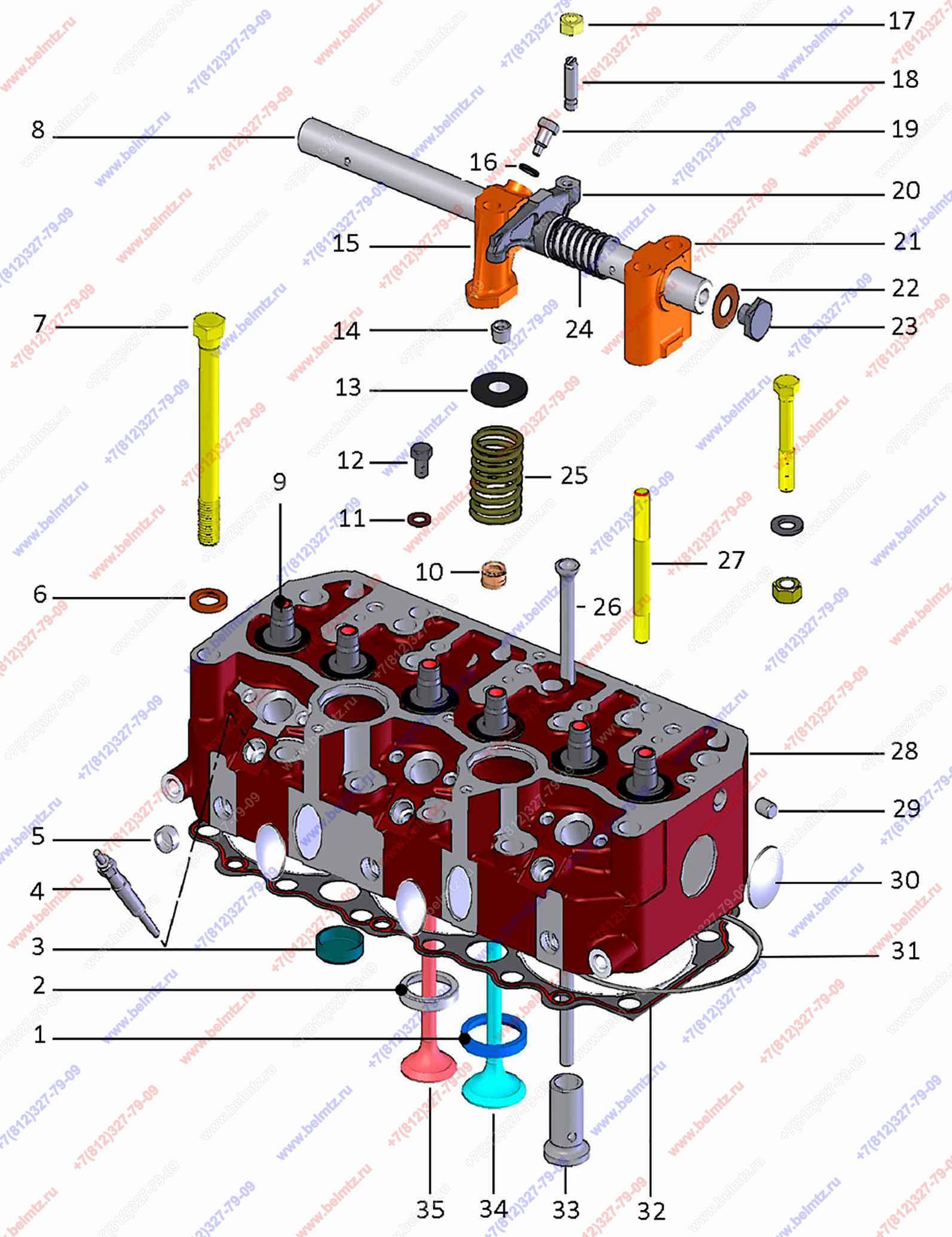

  • Группа 10. Механизмы дизеля. Подгруппа 1003, 1007. Головка цилиндров. Клапаны и толкатели клапанов. Д-260S2

Используется в Каталогах

Беларус-1523
Беларус-1221
Двигатель Д-260S2

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
260-1003012-А2 Головка цилиндров ЕВРО-2 под свечи
260-1003012-А2
2
1
0
260-1007100-А Механизм коромысел
260-1007100-А
2
1
245-1003018-Б6 Седло клапана впускного
245-1003018-Б6
6
2
245-1003019-Б6 Седло клапана выпускного
245-1003019-Б6
6
3
260-1003016 Заглушка d-42мм
260-1003016
4
4
Свеча 11.720.720 накала 24V
11.720.720
6
4
Свеча IIC-SV 241235 накала 24V
IIC-SV 241235
6
5
Д02-003-А Заглушка
Д02-003-А
6
3
6
245-1005128 Шайба
245-1005128
26
7
260-1003124-D Болт головки блока с 2015г. полная резьба L-158мм
260-1003124-D
26
32
7
260-1003124-Б Болт головки блока с 2009г. L-154мм
260-1003124-Б
26
8
260-1007102-А Ось коромысел
260-1007102-А
2
3
9
260-1007032 Втулка направляющая клапана (К3.30.0257-10) L-70мм
260-1007032
12
20
10
240-1007020 Манжета уплотнительная клапана (маслосъемные колпачки) Д240-Д260
240-1007020
12
8
10
240-1007020-В Манжета уплотнительная клапана
240-1007020-В
12
45
11
36-1104788 Прокладка
36-1104788
4
12
240-1003281 Пробка
240-1003281
4
13
240-1007048 Тарелка пружин клапана
240-1007048
12
12
14
50-1007053-А2 Сухарь клапана
50-1007053-А2
24
32
15
240-1007152-Б-01 Стойка оси коромысел средняя третья
240-1007152-Б-01
2
10
16
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
3
17
Д02-063 Гайка
Д02-063
12
7
18
50-1007175-Б1 Винт регулировочный
50-1007175-Б1
12
16
19
240-1007185 Фиксатор оси коромысел
240-1007185
2
20
50-1007212-А4 Коромысло
50-1007212-А4
12
3
21
240-1007151-Б Стойка оси коромысел передняя
240-1007151-Б
4
14
22
50-1007183 Шайба пробки
50-1007183
4
6
23
50-1007182 Пробка оси коромысел
50-1007182
4
24
50-1007103-А Пружина оси коромысел
50-1007103-А
4
6
25
245-1007045 Пружина клапана диаметр проволоки 5мм с увеличенным усилием
245-1007045
12
6
26
260-1007310-А Штанга толкателя
260-1007310-А
12
27
240-1003112 Шпилька стойки
240-1003112
6
12
28
260-1003013 Головка цилиндров
260-1003013
2
29
240-1003037 Заглушка
240-1003037
4
30
Заглушка 45-08КП.Ц9.ХР
45-08КП.Ц9.ХР
4
31
260-1003031-А1 Кольцо фторопластовое под гильзу (смотри 240-1003081-А)
260-1003031-А1
6
20
32
260-1003025 Прокладка ГБЦ Д-260
260-1003025
2
32
260-1003025-А Прокладка ГБЦ Д-260 цельная
260-1003025-А
1
32
260-1003025-Ч Прокладка ГБЦ Д-260 с герметиком цельная
260-1003025Ч
1
11
33
240-1007375-А Толкатель клапана
240-1007375-А
12
33
240-1007375-А1 Толкатель клапана
240-1007375-А1
12
34
260-1007014-В Клапан впускной
260-1007014-В
6
12
35
240-1007015-В Клапан выпускной
240-1007015-В
6
12
