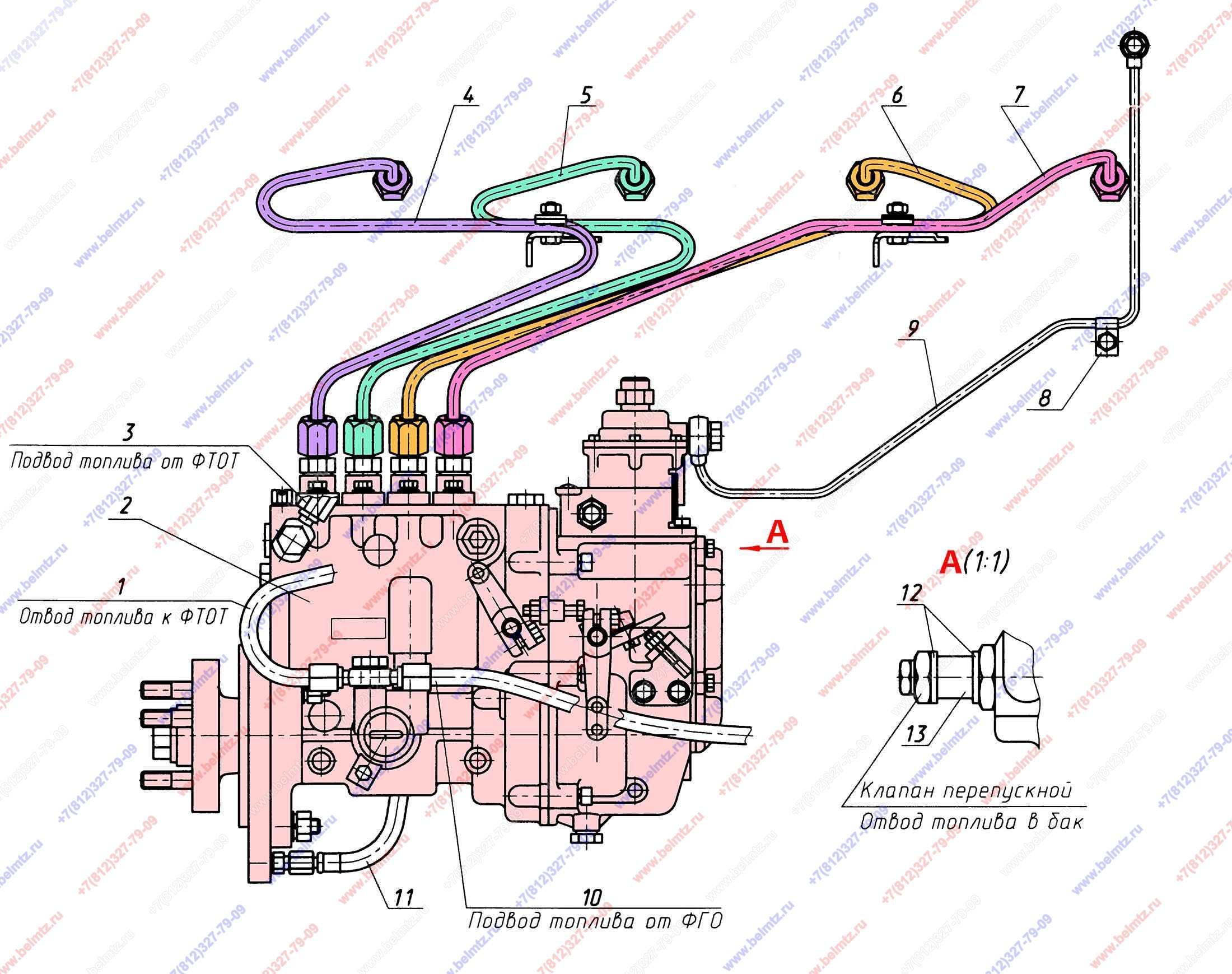

  • Группа 11. Система питания. Подгруппа 1104, 1111. Топливные трубопроводы с РР4M10U1f-3488 и форсункой 171.1112010-01. Д-245.5С

Используется в Каталогах

Двигатель Д-245.5С

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
245-1104180-А1-09 Трубка топливная НД (L-550 мм)
245-1104180-А1-09
1
10
2
Топливный насос (РР)4M(10U1f)-3488G MOTORPAL
РР4M10U1f-3488
1
3
245-1104180-А1-03 Трубка топливная НД (L-455)
245-1104180-А1-03
1
12
4
245-1104300-В ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 1-ГО ЦИЛ.
245-1104300-В
1
2
5
245-1104300-В-01 ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 2-ГО ЦИЛ.
245-1104300-В-01
1
1
6
245-1104300-В-02 ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 3-ГО ЦИЛ.
245-1104300-В-02
1
1
7
245-1104300-В-03 ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 4-ГО ЦИЛ.
245-1104300-В-03
1
1
8
245-1111104 Хомутик
245-1111104
1
9
245-1104330-К Трубка пневмокорректора
245-1104330-К
1
10
245-1104180-А1-06 Трубка топливная НД (L-1045мм)
245-1104180-А1-06
1
10
245-1104180-В-06 Трубка топливная НД (L-1045мм)
245-1104180-В-06
1
15
11
240-3509150 Маслопровод (L-352)
240-3509150
1
12
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
16
155
13
245-1111113 Втулка защитная
245-1111113
1
