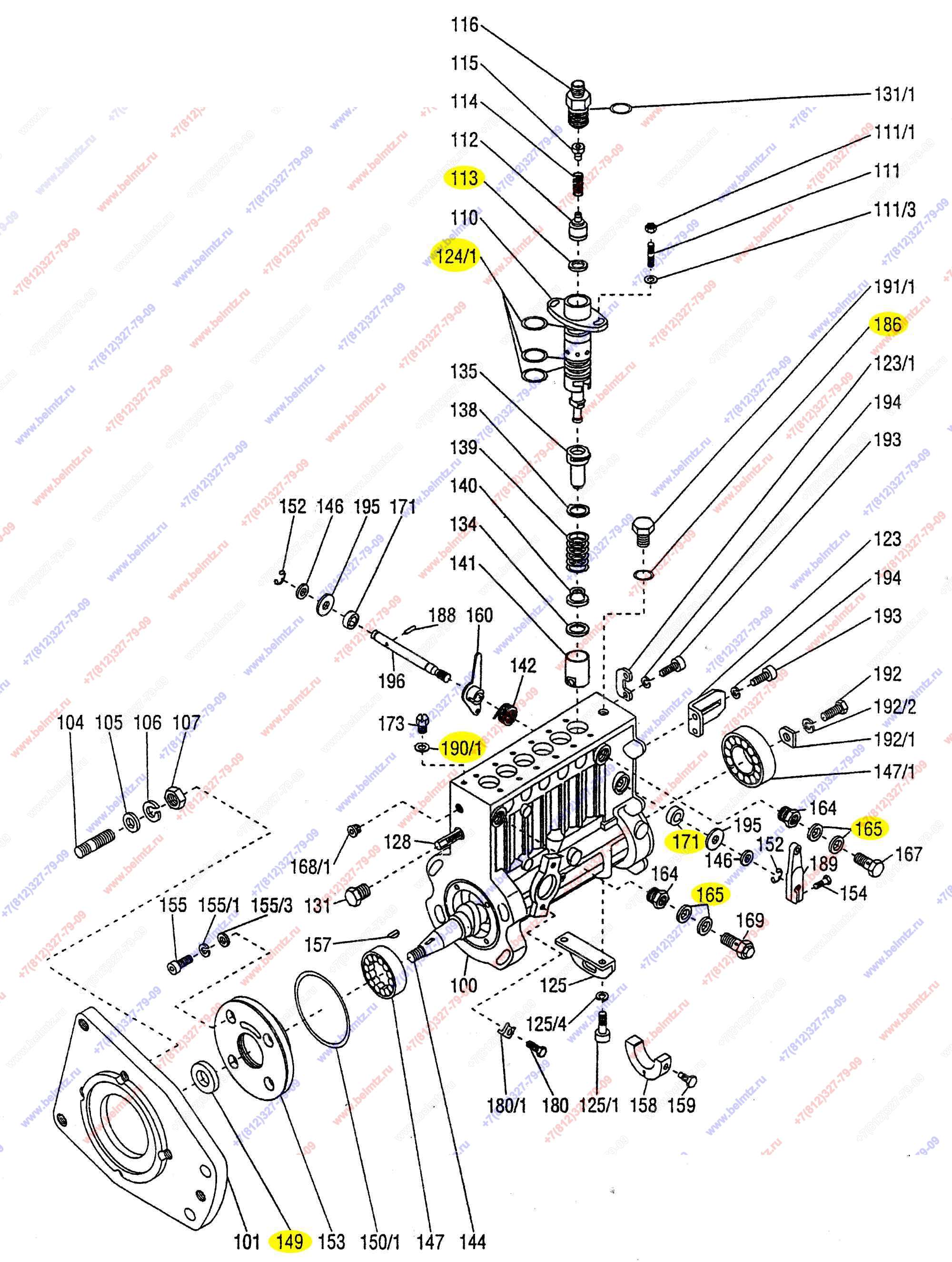

  • Группа 11. Система питания. Подгруппа 1111. Насос топливный Моторпал PP6M10P1f-3491. МТЗ-1523

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
100
60036-15 Корпус с втулкой топливного насоса (РР)6M(10P1f)
60036-15
1
101
20009-10 Фланец
20009-10
1
104
MOTORPAL Шпилька М10х30
0007,1-09
4
105
33090899 Шайба 10 ISO 7089 Zn
33090899
4
106
33091800 Шайба 10 гровер
33091800
4
107
33090523 Гайка М10
33090523
4
110
60403-41 Плунжер с гильзой EM 10Pf-41
60403-41
6
111
00061-44 Шпилька
00061-44
12
111/3
00482-50 Шайба
00482-50
12
111/1
33092348 Гайка М6
33092348
12
112
60042-62 Клапан нагнетательный
60042-62
6
113
06811-86 Кольцо уплотнительное
06811-86
6
114
32094656 Пружина
08007-20
6
115
00720-96 Втулка
00720-96
6
116
06306-58 Штуцер
06306-58
6
123/1
00980-50 Упор рейки
34098619
1
123
35097310 Направляющая рейка управления 00981-64
35097310
1
124/1
31097467 Кольцо уплотнительное 15х1,8 PN 02 9283.2 смотри Рк ТНВД Моторпал 45010-07 для PP6M.i
06818-58
18
125
00984-44 Опора
3098501
1
125/1
33093492 Винт М8х22
33093492
2
125/4
33093689 Шайба пружинная 8
33093689
2
128
04680-63 Рейка управления
04680-63
1
131
02403-85 Упорная пробка
02403-85
1
131/1
31096822 Кольцо уплотнительное 14х2 PN 02 9281.9
31096822
6
134
00421-31 Прокладка S-1,50 мм
00421-31
6
135
20014-25 Втулка управления
20014-25
6
138
00404-54 Шайба S-1,00мм
00404-54
6
139
32094503 Пружина
08007-25
6
140
00426-85 Нижняя плита
00426-85
6
141
60022-87 Толкатель роликовый
60022-87
6
142
08301-24 Пружина
32096727
1
144
20019-13 Кулачковый вал
20019-13
1
146
00400-67 Прокладка
34098532
4
147/1
Подшипник 6305
6305
1
149
31094190
1
1
150/1
31090261 Кольцо уплотнительное 65х2 PN 02 9281.2
31090261
1
152
33097584 Кольцо стопорное 9
33097584
2
153
20026-16 Крышка центрирующая
20026-16
1
154
33090381 Болт М6х18
33090381
1
155/3
00400-81 Шайба S-0,50мм
00400-81
4
155
33090362 Винт М6х16
33090362
4
155/1
33094313 Шайба пружинная 6
33094313
4
157
Шпонка 4,0х6,5 160.2902
160.2902
1
158
04161-30 Подшипник упорный
04161-30
1
159
00005-30 Стопорный винт
00005-30
1
160
54720-80 Рычаг в сборе
54720-80
1
164
06301-33 Штуцер
06301-33
1
165
34098664 Кольцо уплотнительное 14х20 смотри Рк ТНВД Моторпал 45010-07 для PP6M.i
34098664
4
167
160.2801 Болт поворотного угольника М8
160.2801
1
168
02414-07 Пробка резьбовая
02414-07
1
169
69041-19 Клапан перепускной
69041-19
1
171
31093200
2
1
173
02402-07 Винт выпуска воздуха
02402-07
1
180/1
00862-26 Прижим
34098499
2
180
33093181 Болт М6х20
33093181
2
186
31090253 Кольцо уплотнительное 16х12 смотри Рк ТНВД Моторпал 45010-07 для PP6M.i
31090253
1
188
Штифт 4х18 33096728
33096728
1
189
04704-35 Рычаг в сборе
04704-35
1
190/1
34098466 Кольцо уплотнительное 6х10 смотри Рк ТНВД Моторпал 45010-07 для PP6M.i
34098466
1
191/1
02403-10 Пробка
34099148
1
192/1
00419-55 Прокладка
00419-55
3
192/2
33093400 Шайба 6
33093400
3
192
33094484 Болт М6х14
33094484
3
193
33097234 Винт М5х12
33097234
4
194
33096729 Шайба 5
33096729
4
195
00402-42 Шайба
34098699
2
196
04012-03 Вал
04012-03
1
