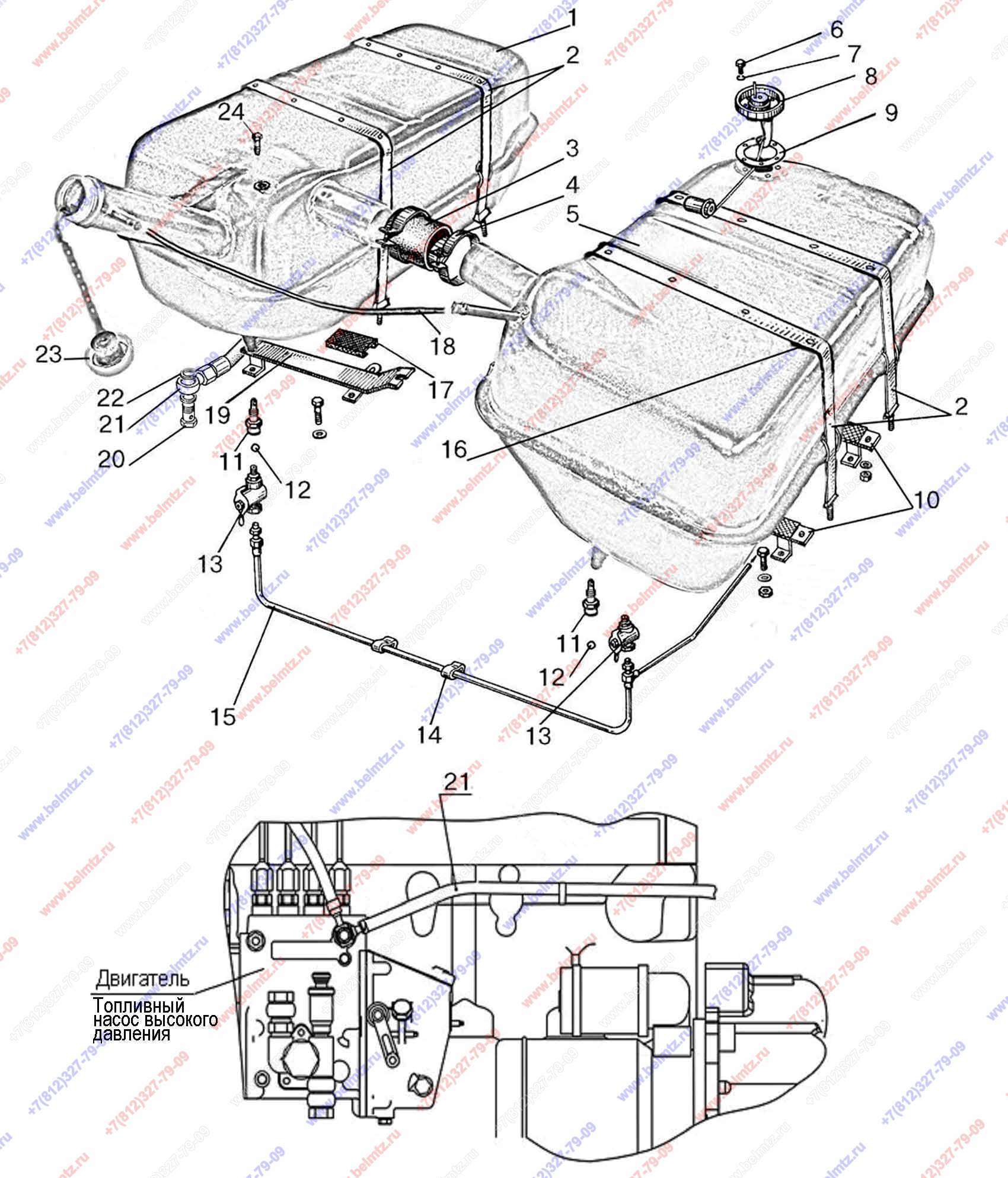

  • Группа 11. Система питания. Подгруппа 1101. Баки топливные (металлические). с 2018г

Используется в Каталогах

Беларус-82.1
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
70-1101020 Бак топливный левый с горловиной
70-1101020
1
1
2
70-1101070 Хомут
70-1101070
4
4
3
70-1101035-Б Рукав
70-1101035-Б
1
4
Хомут 50-70
50-70
2
34
5
70-1101010-02 Бак топливный правый
70-1101010-02
1
1
6
Винт М5-6gх12 ГОСТ 17473-80
М5-6gх12.58.019 ГОСТ 17473-80
5
7
80-1101067 Шайба
80-1101067
5
8
Датчик ДУМП-19 указателя уровня топлива с указателем ЭИ8007-2 Диапазон перемещения поплавка 226мм
ДУМП-19
1
2
8
Датчик ДУМП-21М указателя уровня топлива евроразъем 407511.001-17 с указателем ЭИ8007-3 Диапазон перемещения поплавка 226мм
ДУМП-21М
1
1
9
200-3806026 Прокладка
200-3806026
1
10
80-1101240-Б Кронштейн правый
80-1101240-Б
2
10
80-1101250-Б Кронштейн правый
80-1101250-Б
2
11
822-1101081 Штуцер
822-1101081
2
12
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
2
13
Краник ПП6-1-0 (КР-25) бензобака
КР25
2
20
14
70-1101042 Скоба
70-1101042
2
15
70-1101345-Б1 Топливопровод от баков к фильтру гр.очистки
70-1101345-Б1
1
15
920П-1101210 Топливопровод резинотканевый от баков к фильтру
920П-1101210
1
12
16
ПР-36-01 Уплотнитель УМ6А
ПР-36-01
8
17
80-1101012-Б Прокладка
80-1101012-Б
8
18
85-1101002-02 Трубка
85-1101002-02
1
19
80-1101260-Б Кронштейн левый
80-1101260-Б
2
19
80-1101280-Б Кронштейн левый
80-1101280-Б
2
20
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
1
8
21
920П-1101340-08 Топливопровод L-2250мм обратка от топ.насоса в бак
920П-1101340-08
1
6
22
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
2
155
23
082-1103010 Пробка
082-1103010
1
23
80-1103010 Пробка пласт. 70х70х130мм для пластикового бака МТЗ-80.1 и Беларус-2122.3/2122.4
80-1103010
1
2
24
Пробка КГ 1/8"
КГ 1/8" ОСТ 23.1.117-83
1
