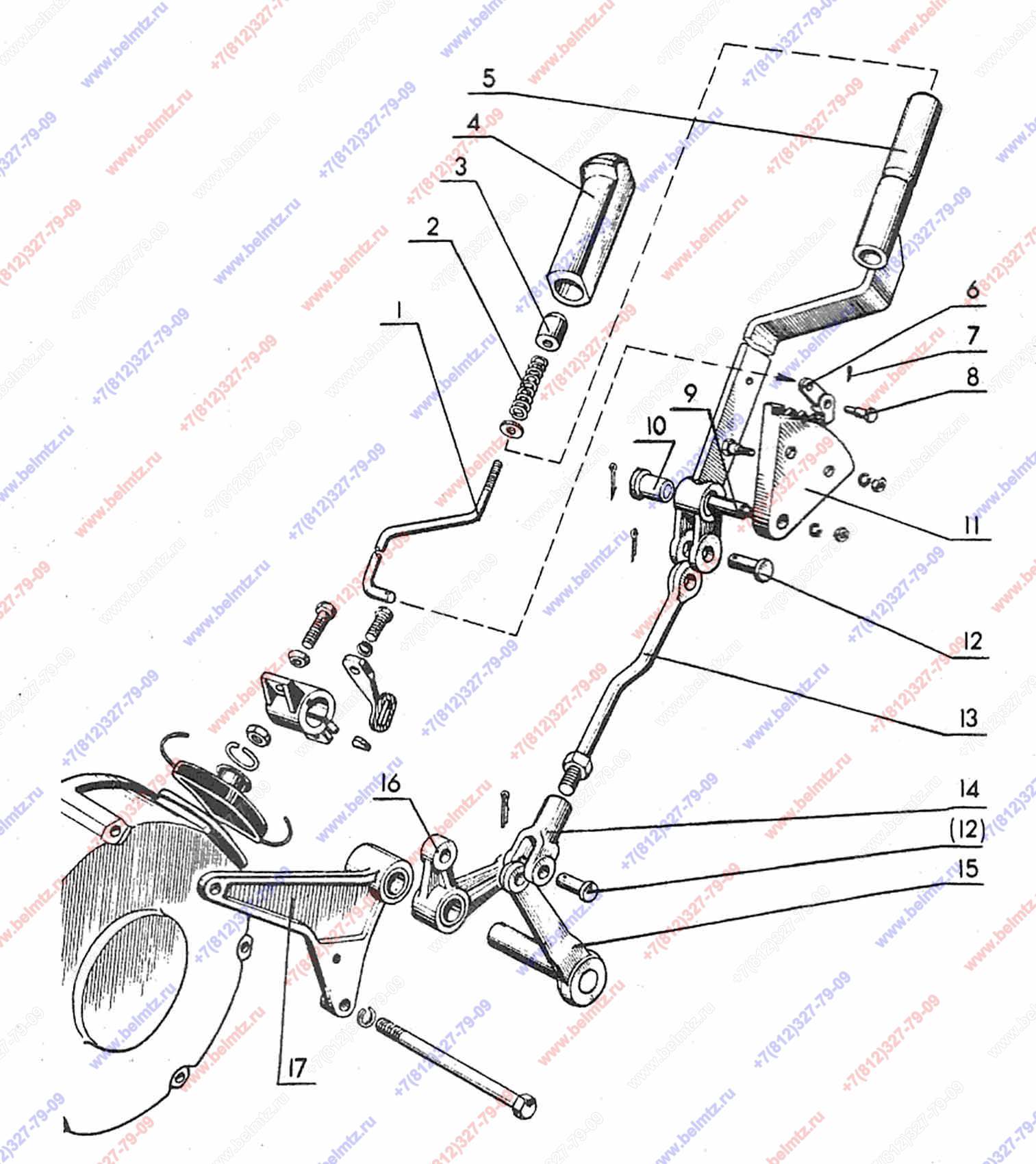

  • Группа 35. Тормоза. Подгруппа 3507. Тормоз стояночный. Управление стояночным тормозом. МТЗ-82

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-3507120 Рычаг стояночного тормоза
70-3507120
1
0
70-3507140 Тяга стояночного тормоза
70-3507140
1
1
70-3507122 Тяга
70-3507122
1
2
55.17.27 Пружина
55-17-27
1
3
А13.19.002 Кнопка
А13.19.002
1
4
А13.19.001 Рукоятка
А13.19.001
1
5
70-3507130 Рычаг
70-3507130
1
6
50-1606026 Защелка
50-1606026
1
7
Шплинт 2,0x12 ГОСТ 397-79
2x12.019 ГОСТ 397-79
1
8
70-3507024 Ось
70-3507024
1
9
70-3507132-Б Ось
70-3507132-Б
1
10
70-4605308-Б Втулка
70-4605308-Б
1
11
70-3507021-Б Сектор
70-3507021-Б
1
2
12
Палец 12х32 ОСТ 37.001.163-97
12х32 ОСТ 37.001.163-97
2
10
13
70-3507141 Тяга
70-3507141
1
14
50-3502203 Вилка
50-3502203
1
15
70-3507060 Валик
70-3507060
1
16
80-4216050 Ступица
80-4216050
1
17
70-3507070 Кронштейн вала рычага стояночно-запасного тормоза
70-3507070
1
